GF83.70-P-9996FG

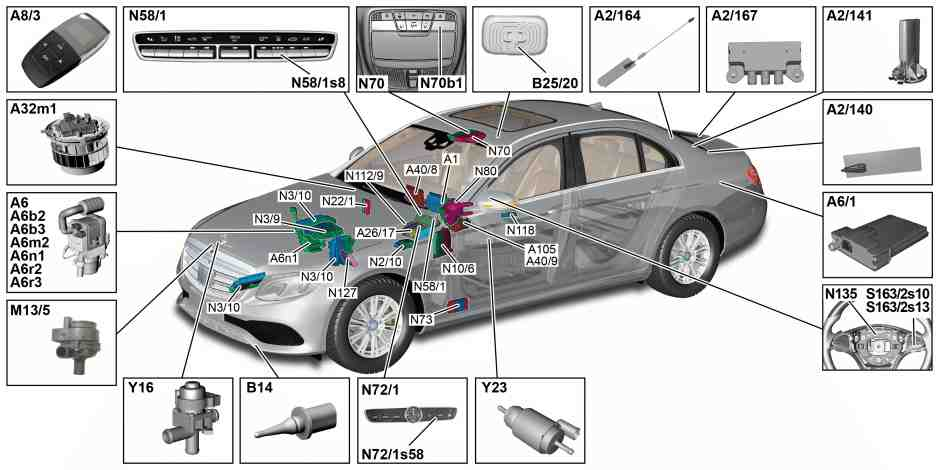

辅助加热器 (STH) 的系统部件概述
10.04.2018
P83.70-5709-79
A2/140
紧急呼叫系统天线 1（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362）
N3/9
共轨喷射系统柴油机 (CDI) 控制单元（柴油发动机）
A2/141
紧急呼叫系统天线 2（装配 HERMES LTE/代码 362）
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI [ME]) 控制单元（汽油发动机，装配发动机 177 时位于中央前部，装配发动机 274 时位于左侧，装配发动机 276 时位于中央）
A2/164
远程驻车引导装置/驻车加热器天线
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
A2/167
远程驻车引导装置/驻车加热器天线分配器（预装远程驻车引导装置/代码503）
N22/1
智能气候控制控制单元
A6
驻车加热器装置
N58/1
智能气候控制操作单元
A6b2
驻车加热器冷却液入口温度感测器
N58/1s8
驻车加热器按键
A6b3
驻车加热器冷却液出口温度感测器
N70
车顶控制板控制单元
A6m2
驻车加热器燃烧空气鼓风机
N70b1
带集成式风扇的车内温度感测器
A6n1
驻车加热器控制单元
N72/1
上部控制板控制单元
A6r3
火焰监视器
N73
电子点火开关控制单元
A6/1
驻车加热器无线电遥控器接收器
N80
转向柱模块控制单元
A8/3
驻车加热器无线电遥控器发射器
N112/9
HERMES 控制单元（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362）
A32m1
电子鼓风机电机
N127
传动系统控制单元
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N135
方向盘电子设备
A40/9
音频/驾驶室管理及数据系统控制面板（仅触摸板/代码 446 除外）
S163/2s10
主机手指导航垫
A105
触摸板（装配仅触摸板/代码 446 或触摸板/代码 448）
S163/2s13
“Back”（返回）按键
B25/20
驾驶员免提装置话筒（自 2017 年 6 月 1 日起）
Y23
驻车加热器燃油泵
i
自 2018 年 6 月 1 日起，方向盘电子装置将作为一个控制单元安装到方向盘控制器区域网络 (CAN LR)。
仪表盘,部件说明
A1
GF54.30-P-6000FG
辅助加热器控制单元, 部件说明
A6n1
GF83.70-P-4066FG
主机（Headunit）部件描述
型号 213
带代码228 (辅助暖气)
带代码520 (Audio 20 USB)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码522 (Audio 20 收音机)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FG
型号 213
带代码228 (辅助暖气)
带代码522 (Audio 20 收音机)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码520 (Audio 20 USB)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGA
型号 213
带代码228 (辅助暖气)
带代码506 (收音机 Audio 20 NTG 5.5)
型号 213
带代码228 (辅助暖气)
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGB
音响/驾驶室管理及数据系统 (COMAND) 显示屏的部件说明
A40/8
GF54.30-P-6150FG
音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明
型号 213
带代码228 (辅助暖气)
除了代码446 (Touchpad only)
A40/9
GF54.21-P-4501FG
触摸垫部件描述
型号 213
带代码228 (辅助暖气)
带代码446 (Touchpad only)
型号 213
带代码228 (辅助暖气)
带代码448 (Touchpad)
A105
GF54.21-P-4511FG
辅助防护装置控制单元, 部件说明
N2/10
GF91.60-P-4080FG
共轨喷射系统柴油机 (CDI) 控制单元的部件说明
型号 213 带发动机642.8
带代码228 (辅助暖气)
N3/9
GF07.16-P-6000OGW
型号 213 （213.016/216除外） 带发动机654.9
带代码228 (辅助暖气)
N3/9
GF07.16-P-6000ORC
型号 213.016/216 带发动机654.9
带代码228 (辅助暖气)
N3/9
GF07.16-P-6000ORE
型号 213 带发动机656.9
带代码228 (辅助暖气)
N3/9
GF07.16-P-6000OIA
电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元的部件说明
型号 213 带发动机177.9
带代码228 (辅助暖气)
N3/10
GF07.61-P-6000MNA
型号 213 （213.050/053除外） 带发动机274.9
带代码228 (辅助暖气)
N3/10
GF07.61-P-6000MRD
型号 213.050/053 带发动机274.9
带代码228 (辅助暖气)
N3/10
GF07.61-P-6000MRP
型号 213 带发动机276.8
带代码228 (辅助暖气)
N3/10
GF07.61-P-6000MND
型号 213 带发动机264.9
带代码228 (辅助暖气)
N3/10
GF07.61-P-6000MRG
型号 213 带发动机256.9
带代码228 (辅助暖气)
N3/10
GF07.61-P-6000MRT
前侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/6
GF54.21-P-7010FG
空调控制单元部件描述
N22/1
GF83.40-P-2250FG
前部空调操作单元部件描述
N58/1
GF83.40-P-2260FG
车顶控制板控制单元, 部件说明
N70
GF82.20-P-5216FG
上部控制面板控制单元, 部件说明
N72/1
GF54.21-P-6040FG
电子点火开关控制单元的部件说明
N73
GF80.57-P-6001FG
转向柱模块控制单元,部件说明
型号 213
截至2019年款
带代码228 (辅助暖气)
N80
GF54.21-P-6051FG
型号 213
始自2019年款
带代码228 (辅助暖气)
N80
GF54.21-P-6051FGA
HERMES控制单元部件描述
型号 213
带代码228 (辅助暖气)
带代码360 (HERMES UMTS)
型号 213
带代码228 (辅助暖气)
带代码362 (HERMES LTE)
N112/9
GF82.85-P-0221FG
燃油系统控制单元的部件说明
型号 213 带发动机177.9
带代码228 (辅助暖气)
N118
GF47.40-P-2001MNA
型号 213 带发动机256.9, 264.9, 274.9, 276.8
带代码228 (辅助暖气)
N118
GF47.40-P-2001MRD
型号 213 带发动机642.8
带代码228 (辅助暖气)
型号 213 （213.016/216除外） 带发动机654.9
带代码228 (辅助暖气)
N118
GF47.40-P-2001ORC
型号 213.016/216 带发动机654.9
带代码228 (辅助暖气)
N118
GF47.40-P-2001ORE
型号 213 带发动机656.9
带代码228 (辅助暖气)
N118
GF47.40-P-2001OGS
传动系统控制单元部件描述
型号 213 带发动机177.9
带代码228 (辅助暖气)
N127
GF54.21-P-2141MNA
型号 213 带发动机642.8
带代码228 (辅助暖气)
型号 213 （213.016/216除外） 带发动机654.9
带代码228 (辅助暖气)
N127
GF54.21-P-2141ORC
型号 213 带发动机264.9, 274.9, 276.8
带代码228 (辅助暖气)
N127
GF54.21-P-2141MRP
型号 213 带发动机256.9
带代码228 (辅助暖气)
N127
GF54.21-P-2141LF
型号 213.016/216 带发动机654.9
带代码228 (辅助暖气)
N127
GF54.21-P-2141ORE
型号 213 带发动机656.9
带代码228 (辅助暖气)
N127
GF54.21-P-2141OGS
方向盘电子装置控制单元部件描述
型号 213
始自2019年款
带代码228 (辅助暖气)
N135
GF82.90-P-4006FG
辅助暖气系统 (STH) 的功能说明目录
GF83.70-P-0996FG
