GF83.80-P-9900A
香氛系统基本功能
30.07.2020
型号
所有 (小轿车)
带代码P21 (空气质量套件)
概述
•
一般信息
•
位置
•
功能需求
•
功能
一般信息
使用香氛系统可以使车内空气富含不同的香氛喷雾。香氛系统通过智能气候控制进行控制。
位置

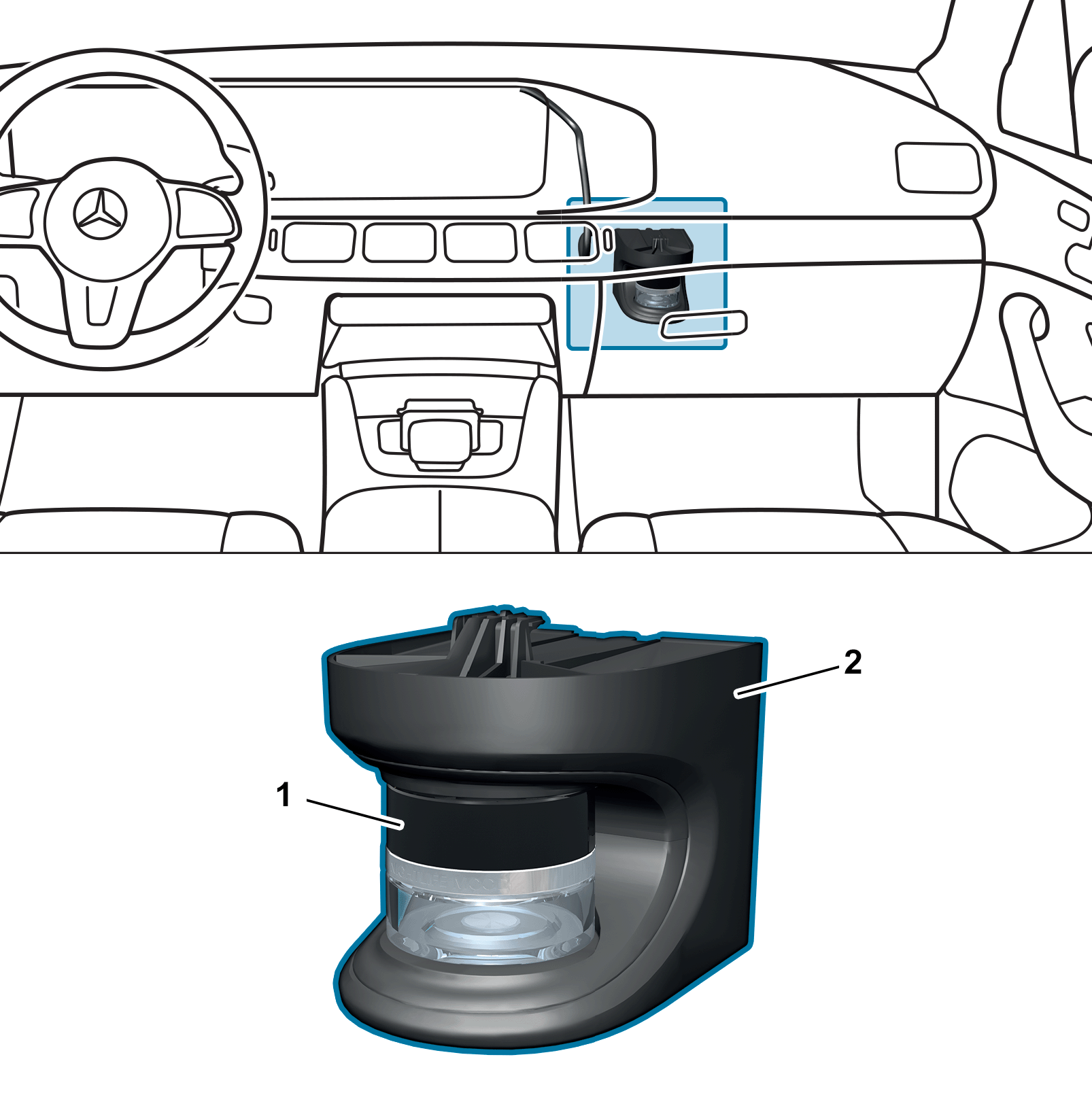

具有液体香氛的香水瓶 (1) 位于手套箱中的支架中。
i
如果发生物理冲击或事故，香水瓶 (1) 会以磁力方式固定在支架上并安全存放。
1
香水瓶
2
香氛喷雾装置发生器
P83.40-5585-82
功能需求
•
电路 15 接通
•
智能气候控制已开启
•
香水瓶 (1) 已插入
•
手套箱关闭
•
香氛喷雾装置已启用
功能
香氛系统中的风扇产生自己的气流。它流过香氛喷雾表面并变得富含香氛喷雾分子。然后空气流过车内的开口并在那里扩散。
香氛喷雾是定时的。大约 5 分钟后，它会关闭然后再打开。由于时间安排，车辆驾驶员及乘客尚未习惯于香氛喷雾，因此香氛喷雾仍然有效。
当手套箱打开时，香氛系统关闭，香水瓶照明开启，香水瓶 (1) 从工作位置变为移除位置。
功能原理图
促动香氛系统发生器的功能原理图
型号 167 带代码P21 (空气质量套件)
PE83.80-P-2501-97A
型号 293 带代码P21 (空气质量套件)
PE83.80-P-2501-97C
型号 213, 238, 257, 290 始自2021年款 带代码P21 (空气质量套件)
PE83.80-P-2501-97D
其他基本功能
智能气候控制的控制系统基本功能
GF83.00-P-9901A
