GF88.79-P-2014A
车外后视镜基本功能
27.11.2019
概述
本文档包含以下信息:
•
位置
•
任务
•
结构

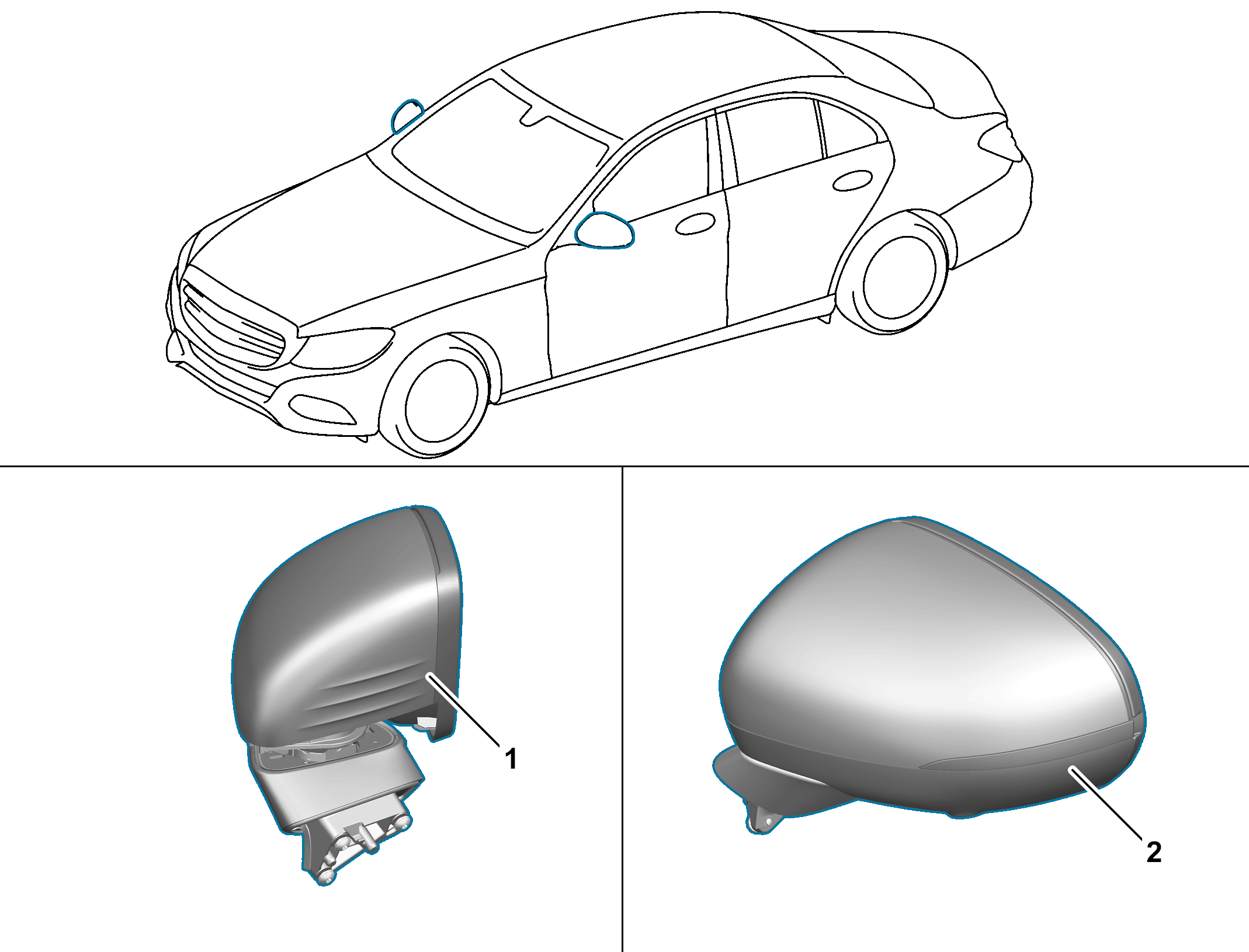

P88.70-2869-76
位置
车外后视镜安装在前车门外部前方。
任务
根据设备，车外后视镜可观察车辆侧面和后方的交通状况并警告盲点区中的物体。车外后视镜外壳的设计可最小化空气阻力、风噪声和由于起雾造成的视野障碍。
i
后视镜玻璃中集成的电动机和部件通过相应的前车门控制单元促动。
结构
车外后视镜包括以下部件：
•
车外后视镜外壳
•
后视镜玻璃
•
后视镜玻璃加热器
后视镜玻璃加热器由后视镜玻璃后部的导体条构成。应用电压时，导体条因电阻而加热。从而为后视镜玻璃除霜或防止后视镜玻璃起雾。
•
后视镜玻璃调暗（装配自动防眩目后视镜的车辆（仅在驾驶员侧））
后视镜玻璃调暗或变暗通过反射器与玻璃盖之间的电解质凝胶层实现。此凝胶层包含由均匀晶体构成的电解质，类似于 LCD 显示屏。根据应用的电压，这些晶体会将自身以特定的角度对正，从而影响光传导。
•
后视镜玻璃机械部件
•
垂直倾斜度调节促动马达
•
垂直倾斜度调节电位计（装配记忆功能的车辆）
•
水平倾斜度调节促动马达
•
水平倾斜度调节电位计（装配记忆功能的车辆）
•
后折电机（装配电动折合式车外后视镜的车辆）
其他功能部件也可安装在车外后视镜外壳和后视镜玻璃中。这包括:
•
转向信号灯
•
盲点辅助系统警告显示（装配盲点辅助系统的车辆）
盲点辅助警告显示由后视镜玻璃中集成的 LED 构成。
•
环境照明灯（装配后视镜组件的车辆）
•
360° 摄像头的摄像头（装配驻车组件和/或 360° 摄像头的车辆）
•
电话天线（装配车载电话的车辆）
•
全球定位系统 (GPS) 天线（装配导航系统的车辆）
