GF91.25-P-5201FG
多仿形座椅控制单元 (MCS), 部件说明
18.10.2019
型号
213.1
带代码406 (后排多仿形座椅)
型号
213
带代码432 (左右动态行驶座椅)

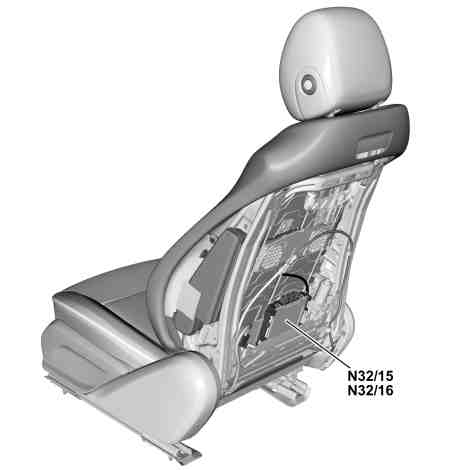

装配左/右动态多仿形座椅/代码 432
N32/15
左前多仿形座椅控制单元
N32/16
右前多仿形座椅控制单元
P91.25-2629-12

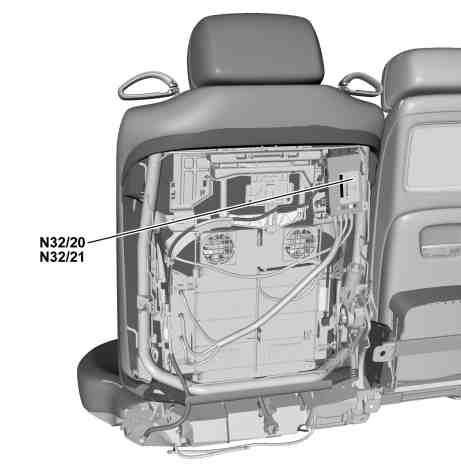

车型 213.1, 装配后排多仿形座椅/代码 406
N32/20
左后多仿形座椅控制单元
N32/21
右后多仿形座椅控制单元
P91.25-2626-12
位置
多仿形座椅控制单元位于相应座椅的靠背框架中.
任务
多仿形座椅控制单元执行以下任务:
•
给多仿形靠背充气和放气
•
控制按摩功能
•
控制动态功能 (装配左/右动态多仿形座椅/代码 432)
•
调用记忆功能并存储轮廓时调节存储的压力值 (装配记忆组件/代码 275 或电动调节式后排长椅/代码 223)
•
相关压力阀过热时关闭对应的功能
细分为以下任务:
•
读取传感器和信号
•
评估输入因素
•
促动部件
•
发送信号
读取传感器和信号
如下信号通过车内控制器区域网络 (CAN B) 读取:
•
气垫调节请求
•
按摩功能请求
•
动态功能请求 (装配左/右动态多仿形座椅/代码 432)
•
存储记忆位置/移动至记忆位置请求 (装配记忆组件/代码 275 或电动调节式后排长椅/代码 223)
•
预防性安全系统 (PRE-SAFE®) 调节请求
评估输入因素
多仿型座椅控制单元评估读取的输入因素.
促动部件
座椅仿形嵌件内的气垫的供气通过集成在动态多仿形座椅控制单元中的压电阀进行.多仿形座椅控制单元直接在内部促动集成的压电阀.
发送信号
多仿形座椅控制单元通过以下连接发送信号:
•
按摩部件局域互联网 (LIN B26)
•
车内控制器区域网络 (CAN)
按摩部件局域互联网 (LIN)
多仿形座椅控制单元经由按摩部件局域互联网 (LIN) 将按摩功能的请求发送至以下控制单元:
装配左/右动态多仿形座椅/代码 432:
•
左前靠背按摩功能控制单元 (N32/31)
•
右前靠背按摩功能控制单元 (N32/32)
•
左前座椅座垫按摩功能控制单元 (N32/43)
•
右前座椅座垫按摩功能控制单元 (N32/44)
装配后排多仿形座椅/代码 406:
•
左后靠背按摩功能控制单元 (N32/33)
•
右后靠背按摩功能控制单元 (N32/34)
车内控制器区域网络 (CAN)
以下信号也通过车内控制器区域网络 (CAN) 发送:
•
压缩空气供给请求
•
座椅加热器请求 (针对 "热石疗法" 程序)
变型
多仿形座椅控制单元的硬件没有变型.相应座椅和国家分配或左舵驾驶车辆/右舵驾驶车辆分配也由软件进行编码.
左前多仿形座椅控制单元电路图
型号 213 带代码432 (左右动态行驶座椅)
PE91.25-P-2103-97DBA
右前多仿形座椅控制单元电路图
型号 213 带代码432 (左右动态行驶座椅)
PE91.25-P-2103-97DBB
左后多仿形座椅控制单元的电路图
型号 213.1 带代码406 (后排多仿形座椅)
PE91.25-P-2103-97DBC
右后多仿形座椅控制单元的电路图
型号 213.1 带代码406 (后排多仿形座椅)
PE91.25-P-2103-97DBD
