GF91.25-P-5205FG
多仿形座椅气动泵 (MCS), 部件说明
18.10.2019
P91.25-2630-04
位置

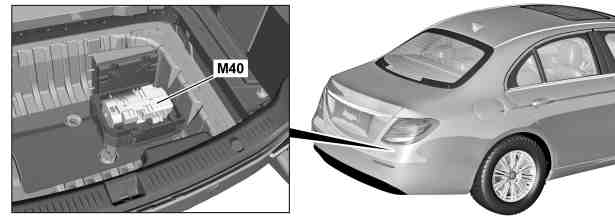

多仿形座椅气动泵位于右侧行李箱地板下方.
任务
多仿形座椅气动泵具有以下任务:
•
给多仿形座椅提供压缩空气
•
通过传感器对压缩空气罐进行压力监控
•
压缩空气供给内部电磁阀开/关
•
气动系统泄漏检测
•
连续操作 60 秒后自动关闭压缩空气供给
•
气动系统过压运行, 随后促动压力罐上的电磁阀, 以排放压力罐中的压缩湿气
细分为以下任务:
•
读取传感器和信号
•
评估输入因素
•
促动部件
读取传感器和信号
通过以下连接读取输入因素:
•
直通线路
•
车内控制器区域网络 (CAN B)
直通线路
多仿形座椅气动泵中压力传感器的信号通过内部线路直接读取.
车内控制器区域网络 (CAN)
以下信号连同其他信号一起通过车内控制器区域网络 (CAN) 读取:
•
压缩空气供给请求
•
按摩强度状态
•
动态功能状态 (装配左/右动态多仿形座椅/代码 432)
评估输入因素
读取的输入因素由多仿形座椅气动泵评估.
促动部件
通过内部直通线路促动用于排空压力罐中压缩湿气的电磁阀.
i
多仿形座椅气动泵不会通过车内控制器区域网络 (CAN) 发送任何请求.只有进一步处理的信息和其他控制单元的信息通过车内控制器区域网络 (CAN) 发送.
左前多仿形座椅控制单元电路图
型号 213 带代码432 (左右动态行驶座椅)
PE91.25-P-2103-97DBA
右前多仿形座椅控制单元电路图
型号 213 带代码432 (左右动态行驶座椅)
PE91.25-P-2103-97DBB
