GF91.25-P-5212FG
按摩功能控制单元部件说明
21.10.2019
型号
213.1
带代码406 (后排多仿形座椅)
型号
213
带代码432 (左右动态行驶座椅)

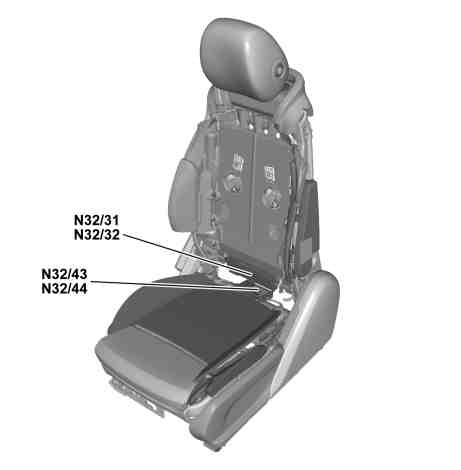

装配左/右动态多仿形座椅/代码 432
N32/31
左前靠背按摩功能控制单元
N32/32
右前靠背按摩功能控制单元
N32/43
左前座垫按摩功能控制单元
N32/44
右前座垫按摩功能控制单元
P91.25-2628-12

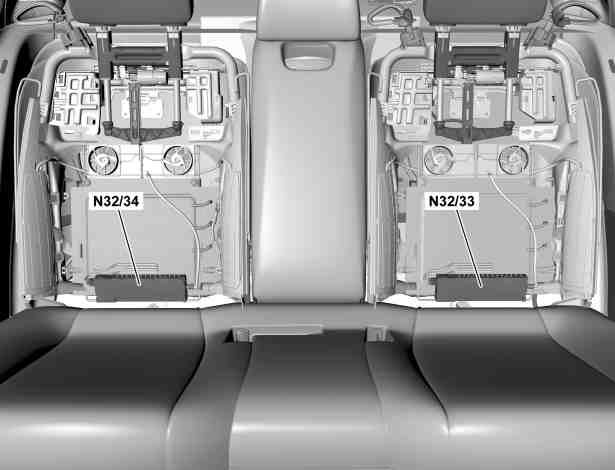

车型 213.1, 装配后排多仿形座椅/代码 406
N32/33
左后靠背按摩功能控制单元
N32/34
右后靠背按摩功能控制单元
P91.25-2627-06
位置
靠背按摩功能控制单元位于相应座椅靠背底部.
座垫按摩功能控制单元 (装配左/右动态多仿形座椅/代码 432) 位于相应座椅座垫的后面.
任务
按摩功能控制单元根据来自以下控制单元的请求促动相应座椅的按摩功能:
•
左前动态多仿形座椅控制单元 (N32/15) (装配左/右动态多仿形座椅/代码 432)
•
右前动态多仿形座椅控制单元 (N32/16) (装配左/右动态多仿形座椅/代码 432)
•
左后多仿形座椅控制单元 (N32/20) (车型 213.1, 装配后排多仿形座椅/代码 406)
•
右后多仿形座椅控制单元 (N32/21) (车型 213.1, 装配后排多仿形座椅/代码 406)
车身
按摩功能控制单元包含以下部件:
•
局域互联网 (LIN) 收发器
•
电子控制装置
•
气门
左前多仿形座椅控制单元的电路图
型号 213 带代码432 (左右动态行驶座椅)
PE91.25-P-2103-97DBA
右前多仿形座椅控制单元的电路图
型号 213 带代码432 (左右动态行驶座椅)
PE91.25-P-2103-97DBB
左侧多仿形座椅控制单元的电路图
型号 213.1 带代码406 (后排多仿形座椅)
PE91.25-P-2103-97DBC
右侧多仿形座椅控制单元的电路图
型号 213.1 带代码406 (后排多仿形座椅)
PE91.25-P-2103-97DBD
