GF91.29-P-0008FG
腰部调节功能
21.10.2019
型号
213
带代码221 (左侧可电动调节式驾驶员座椅)
带代码222 (右侧可电动调节式驾驶员座椅)
型号
213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
除了代码432 (左右动态行驶座椅)
型号
213
带代码P65 (座椅舒适模式套件)

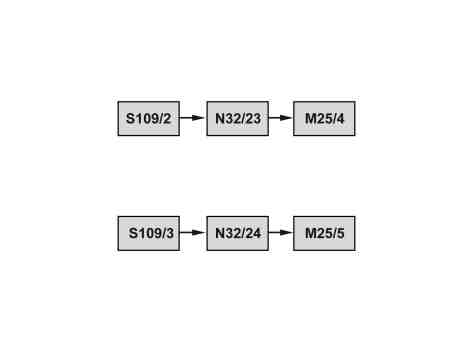

M25/4
驾驶员座椅腰部支撑气动泵
M25/5
前排乘客座椅腰部支撑气动泵
N32/23
驾驶员座椅腰部支撑调节控制单元
N32/24
前排乘客座椅腰部支撑调节控制单元
S109/2
驾驶员座椅腰部支撑调节开关
S109/3
前排乘客座椅腰部支撑调节开关
P91.29-2836-81
功能要求, 概述
•
电路 15R 接通或运行启用
•
无车载电气系统处于应急运行模式
•
无过电压或低电压
i
在关断电路 15R 后, t = 180 s (运行时间) 内仍可对腰部支撑进行调节. 如果运行期间电路状态或车门状态发生变化, 运行时间就重新计时.
腰部支撑调节, 概述
为实现脊柱的最佳支撑, 驾驶员座椅和前排乘客座椅的靠背各装配一个腰部支撑装置.
腰部支撑装置包括以下部件:
•
两个气垫,
•
腰部支撑气动泵
•
腰部支撑调节控制单元
腰部支撑调节的功能顺序
使用腰部支撑调节开关进行设置. 腰部支撑调节控制单元直接读取腰部支撑调节开关的状态, 然后通过集成的阀门促动相应的气垫充气或放气. 腰部支撑气动泵由腰部支撑调节控制单元直接促动并用于供应压缩空气.
腰部支撑调节的电气功能原理图
PE91.29-P-2055-97DBA
电动座椅系统部件一览
GF91.29-P-9992FG
