GF91.29-P-0009FG
电动座椅调节 (ESA)
26.08.2019
型号
213
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

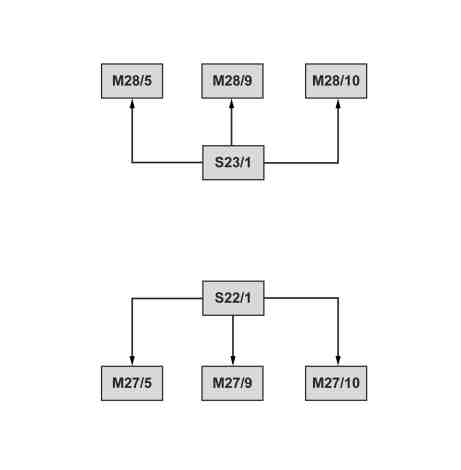

M27/5
驾驶员座椅靠背倾斜度调节马达
M27/9
驾驶员座椅倾斜度调节马达 (装配座椅舒适组件/代码 P65)
M27/10
驾驶员座椅高度调节马达
M28/5
前排乘客座椅靠背倾斜度调节马达
M28/9
前排乘客座椅倾斜度调节马达 (装配座椅舒适组件/代码 P65)
M28/10
前排乘客座椅高度调节马达
S22/1
驾驶员座椅部分电动座椅调节开关
S23/1
前排乘客座椅部分电动座椅调节开关
P91.29-2944-12
功能要求, 概述
•
电路 15R 接通或运行启用
•
无过电压或低电压
i
电路 15R 断开后, 电动座椅仍可设置 t = 180 秒 (运行时间).如果运行时间内电路状态或车门状态发生变化, 运行时间就重新开始.
电动座椅调节 (ESA), 概述
电动座椅调节 (ESA) 可对驾驶员和前排乘客座椅进行电动调节.可如下调节驾驶员和前排乘客座椅:
•
靠背倾斜度
•
座椅倾斜度 (装配座椅舒适组件/代码 P65)
•
座椅高度
电动座椅调节的功能顺序
要调节座椅, 必须按住以下开关, 直至到达要求位置:
•
驾驶员座椅部分电动座椅调节开关
•
前排乘客座椅部分电动座椅调节开关
随后, 促动相应的座椅调节马达:
•
靠背倾斜度座椅调节马达
•
座椅倾斜度调节马达 (装配座椅舒适型组件/代码 P65)
•
座椅高度调节马达
i
座椅调节马达由后部保险丝和继电器模块 (K40/5) 通过相应的部分电动座椅调节开关直接供电.
防抱死装置:
因为电动座椅调节没有传感器系统或自身的控制单元, 所以防抱死装置通过座椅调节马达中的热熔丝来促动.因此, 如果相应的座椅调节马达遇阻, 要超过一定的温度阈值它才会关闭.
座椅调节 (ESA) 的电气功能原理图
PE91.29-P-2059-97DBA
电动座椅系统部件一览
GF91.29-P-9992FG
功能要求, 概述
