GF91.29-P-0009FGA
电动座椅调节 (ESA)
26.08.2019
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
P91.29-2946-79
M27/1
驾驶员座椅前后调节马达
S23
右前座椅调节开关组
M27/5
驾驶员座椅靠背倾斜度调节马达
S23s2
右前座椅倾斜度调节开关
M27/9
驾驶员座椅倾斜度调节马达
S23s3
右前座椅前/后调节开关
M27/10
驾驶员座椅高度调节马达
S23s4
右前座椅高度调节开关
M28/1
前排乘客座椅前后调节马达
S23s5
右前靠背调节开关
M28/5
前排乘客座椅靠背倾斜度调节马达
S51/1
左前座椅智能气候控制开关组 (车型 213.1)
M28/9
前排乘客座椅倾斜度调节马达
S51/1s1
左侧或右侧座椅调节开关 (车型 213.1)
M28/10
前排乘客座椅高度调节马达
S51/4
右后座椅智能气候控制开关组 (车型 213.1)
N32/1
驾驶员座椅控制单元
S51/4s3
前排乘客座椅或右后座椅调节开关 (车型 213.1, 装配电动可调式后排长座椅/代码 (223))
N32/2
前排乘客座椅控制单元
S51/4s4
前排乘客座椅前后调节开关向前调节 (车型 213.1, 未装配电动可调式后排长座椅/代码 (223))
N32/5
右后座椅控制单元 (车型 213.1, 装配电动可调式后排长座椅/代码 (223))
S51/4s5
前排乘客座椅前后调节开关向后调节 (车型 213.1, 未装配电动可调式后排长座椅/代码 (223))
N69/1
左前车门控制单元
S55/2
右后座椅调节开关组 (车型 213.1, 装配电动可调式后排长座椅/代码 (223))
N69/2
右前车门控制单元
S55/2s5
右后座椅靠背调节开关 (车型 213.1, 装配电动可调式后排长座椅/代码 (223))
N69/4
右后车门控制单元
S55/2s15
右后座椅前后调节开关 (车型 213.1, 装配电动可调式后排长座椅/代码 (223))
S22
左前座椅调节开关组
S55/2s16
右后座椅高度调节开关 (车型 213.1, 装配电动可调式后排长座椅/代码 (223))
S22s2
左前座椅倾斜度调节开关
CAN B
车内控制器区域网络 (CAN)
S22s3
左前座椅前后调节开关
LIN B5
左前车门局域互联网 (LIN)
S22s4
左前座椅高度调节开关
LIN B6
右前车门局域互联网 (LIN)
S22s5
左前靠背调节开关
LIN B10
右后车门局域互联网 (LIN)
功能要求, 概述
•
无过电压或低电压
电动座椅调节 (ESA), 概述
电动座椅调节 (ESA) 可对驾驶员和前排乘客座椅进行电动调节. 可如下调节驾驶员和前排乘客座椅:
•
座椅前/后位置
•
靠背倾斜度
•
座椅高度
•
座椅倾斜度
电动座椅调节 (ESA) 功能包含以下子功能:
•
手动调节前排座椅的功能顺序
•
通过驾驶员座椅手动调节前排乘客座椅的功能顺序 (车型 213.1)
•
通过右后座椅手动调节前排乘客座椅的功能顺序 (车型 213.1)
•
防锁止设备的功能顺序
手动调节前排座椅的功能顺序
使用相应的前排座椅调节开关组手动调节前排座椅. 前排座椅调节开关组的操作状态由相应的前车门控制单元通过各个前车门局域互联网 (LIN) 读取. 相关前车门控制单元将调节请求通过车内控制器区域网络 (CAN) 发送至驾驶员座椅控制单元或前排乘客座椅控制单元. 调节时, 按住前排座椅调节开关组中的开关, 直至到达所需位置.
驾驶员座椅控制单元或前排乘客座椅控制单元根据请求直接促动以下座椅调节马达:
•
座椅调节马达, 座椅前后调节
•
座椅调节马达, 靠背倾斜度
•
座椅倾斜度调节马达
•
座椅高度调节的座椅调节马达
通过驾驶员座椅手动调节前排乘客座椅的功能顺序 (车型 213.1)
通过操作左前座椅智能气候控制开关组中的左侧或右侧座椅调节开关可启用前排乘客座椅调节功能. 前排乘客座椅可手动调节 10 秒. 如果在此期间进行调节, 前排乘客座椅调节在调节之后仍可继续启用 10 秒. 在不进行调节的情况下过去 10 秒后, 或再次按下左侧或右侧座椅调节开关, 则可再次调节驾驶员座椅.
左前车门控制单元通过左前车门局域互联网 (LIN) 读取左侧或右侧座椅调节开关的状态, 然后将 "前排乘客座椅调节启用" 信号通过车内控制器区域网络 (CAN) 发送至驾驶员座椅控制单元和前排乘客座椅控制单元.
调节时, 按住左前座椅调节开关组中的开关, 直至到达所需位置. 左前车门控制单元通过左前车门局域互联网 (LIN) 读取左前座椅调节开关组的状态, 然后将调节请求通过车内控制器区域网络 (CAN) 发送至前排乘客座椅控制单元. 前排乘客座椅控制单元根据请求直接促动相应的座椅调节马达.
i
前排乘客座椅的所有调节均可通过驾驶员座椅进行.
通过右后座椅手动调节前排乘客座椅的功能顺序 (车型 213.1)
未装配电动可调式后排长座椅/代码 (223):
操作前排乘客座椅或右后座椅智能气候控制开关组中的右后座椅调节开关可启用前排乘客座椅调节功能. 前排乘客座椅可手动调节 10 秒. 如果在此期间进行调节, 前排乘客座椅调节在调节之后仍可继续启用 10 秒. 在不进行调节的情况下过去 10 秒后, 或再次按下前排乘客座椅或右后座椅调节开关, 则可再次调节右后座椅.
右后车门控制单元通过右后车门局域互联网 (LIN) 读取前排乘客座椅或右后座椅调节开关的状态, 然后将 "右后前排乘客座椅调节启用" 信号通过车内控制器区域网络 (CAN) 发送至右后座椅控制单元和前排乘客座椅控制单元.
调节时, 按住右后座椅座椅调节开关组中的开关, 直至到达所需位置. 右后车门控制单元通过右后车门局域互联网 (LIN) 读取右后座椅调节开关组的状态, 然后将调节请求通过车内控制器区域网络 (CAN) 发送至前排乘客座椅控制单元. 前排乘客座椅控制单元根据请求直接促动相应的座椅调节马达.
可进行以下设置:
•
座椅高度
•
靠背倾斜度
•
座椅前/后调节
未装配电动可调式后排长座椅/代码 (223):
按下右后座椅智能气候控制开关组中的前排乘客座椅前后调节开关向前调节开关或前排乘客座椅前后调节开关向后调节开关, 可调节前排乘客座椅的纵向位置.
右后车门控制单元通过右后车门局域互联网 (LIN) 读取前排乘客座椅前后调节开关的状态, 然后将调节请求通过车内控制器区域网络 (CAN) 发送至前排乘客座椅控制单元. 前排乘客座椅控制单元相应地促动前排乘客座椅前后调节座椅调节马达.
防锁止设备的功能顺序
防锁止设备通过座椅调节马达中的热敏保险丝实现功能. 因此, 如果相应的座椅调节马达遇阻, 要超过一定的温度阈值它才会关闭.

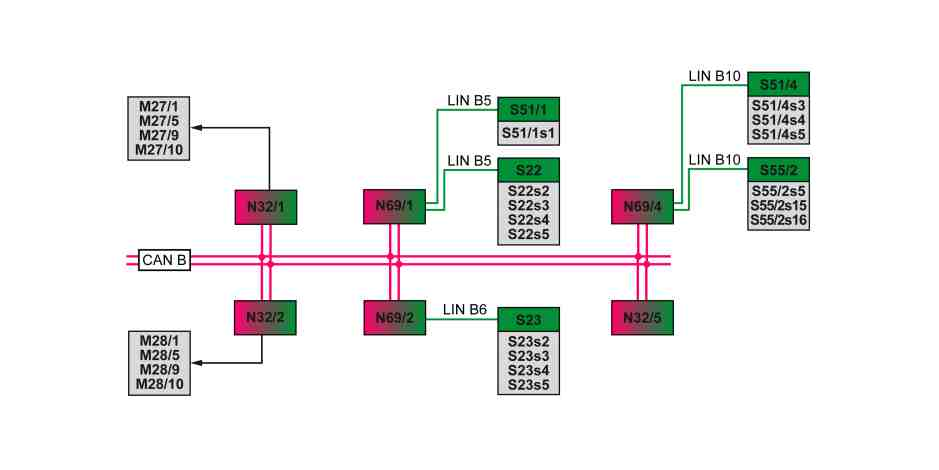

座椅调节 (ESA) 的电气功能原理图
PE91.29-P-2059-97DBB
电动座椅系统部件一览
GF91.29-P-9992FG
