GF91.29-P-9992FG
电动座椅系统部件一览
14.09.2018

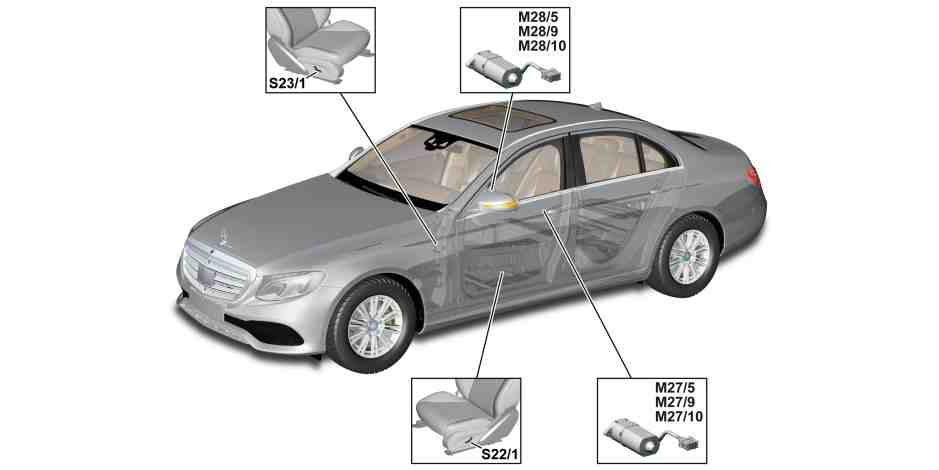

P91.29-2963-79
电动座椅调节（未装配电动调节式左侧驾驶员座椅（代码 221），未装配电动调节式右侧前排座椅（代码 222）和未装配记忆组件（代码 275）），图示为车型 213.0
M27/5
驾驶员座椅靠背倾斜度调节马达
M28/9
前排乘客座椅倾斜度调节电机（装配座椅舒适组件（代码 P65））
M27/9
驾驶员座椅倾斜度调节电机（装配座椅舒适组件（代码 P65））
M28/10
前排乘客座椅高度调节马达
M27/10
驾驶员座椅高度调节马达
S22/1
驾驶员座椅部分电动座椅调节开关
M28/5
前排乘客座椅靠背倾斜度调节马达
S23/1
前排乘客座椅部分电动座椅调节开关

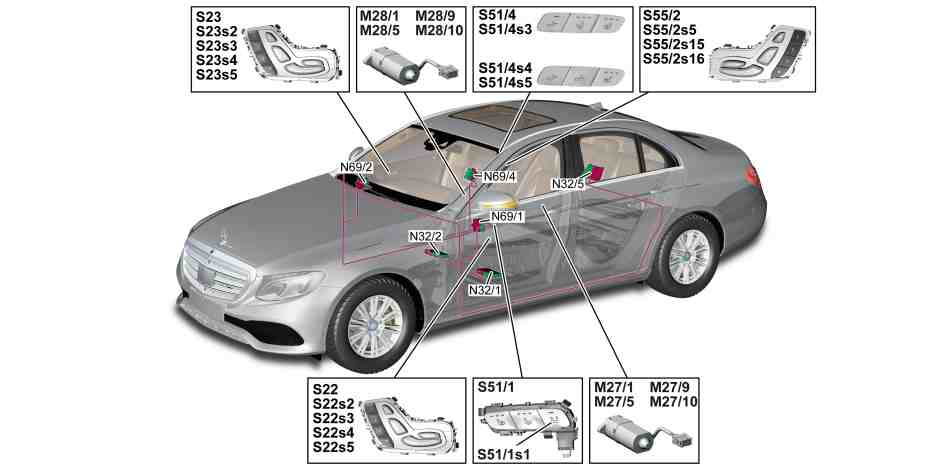

P91.29-2974-79
电动座椅调节（装配电动调节式左侧驾驶员座椅（代码 221）和电动调节式右侧前排座椅（代码 222）），图示为车型 213.0
M27/1
驾驶员座椅前后调节马达
S22s4
左前座椅高度调节开关
M27/5
驾驶员座椅靠背倾斜度调节马达
S22s5
左前靠背调节开关
M27/9
驾驶员座椅倾斜度调节电机
S23
右前座椅调节开关组
M27/10
驾驶员座椅高度调节马达
S23s2
右前座椅倾斜度调节开关
M28/1
前排乘客座椅前后调节马达
S23s3
右前座椅前/后调节开关
M28/5
前排乘客座椅靠背倾斜度调节马达
S23s4
右前座椅高度调节开关
M28/9
前排乘客座椅倾斜度调节电机
S23s5
右前靠背调节开关
M28/10
前排乘客座椅高度调节马达
S51/1
左前空调座椅开关组（车型 213.1）
N32/1
驾驶员座椅控制单元
S51/1s1
左/右座椅调节开关（车型 213.1）
N32/2
前排乘客座椅控制单元
S51/4
右后排空调座椅开关组（车型 213.1）
N32/5
右后排座椅控制单元（车型 213.1，装配电动调节式后排长座椅/代码 223）
S51/4s3
前排乘客座椅或右后排座椅调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））
N69/1
左前车门控制单元
S51/4s4
前排乘客座椅前/后调节开关向前调节（车型 213.1，未装配电动可调式后排长座椅（代码 223））
N69/2
右前车门控制单元
S51/4s5
前排乘客座椅前/后调节开关向后调节（车型 213.1，未装配电动可调式后排长座椅（代码 223））
N69/4
右后车门控制单元
S55/2
右后座椅调节开关组 (车型 213.1，装配电动可调式后排长座椅/代码 (223))
S22
左前座椅调节开关组
S55/2s5
右后排座椅靠背调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））
S22s2
左前座椅倾斜度调节开关
S55/2s15
右后排座椅前/后调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））
S22s3
左前座椅前后调节开关
S55/2s16
右后排座椅高度调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））

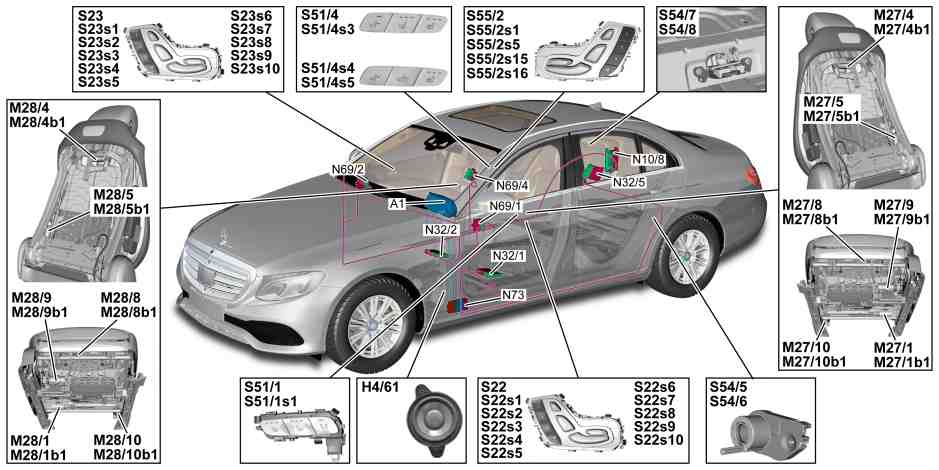

P91.29-2975-79
电动座椅调节（装配记忆组件（代码 275）），图示为车型 213.0
H4/61
仪表盘扬声器
S22s3
左前座椅前后调节开关
M27/1
驾驶员座椅前后调节马达
S22s4
左前座椅高度调节开关
M27/1b1
驾驶员座椅前后调节霍尔传感器
S22s5
左前靠背调节开关
M27/4
驾驶员座椅头枕调节马达
S22s6
左前排座椅座垫长度开关
M27/4b1
驾驶员座椅头枕调节霍尔传感器
S22s7
左前记忆功能开关
M27/5
驾驶员座椅靠背倾斜度调节马达
S22s8
左前记忆开关 1
M27/5b1
驾驶员座椅靠背倾斜度霍尔传感器
S22s9
左前记忆开关 2
M27/8
驾驶员座椅座垫长度调节电机
S22s10
左前记忆开关 3
M27/8b1
驾驶员座垫长度调节霍尔感测器
S23
右前座椅调节开关组
M27/9
驾驶员座椅倾斜度调节电机
S23s1
右前头枕调节开关
M27/9b1
驾驶员座椅倾斜度调节霍尔感测器
S23s2
右前座椅倾斜度调节开关
M27/10
驾驶员座椅高度调节马达
S23s3
右前座椅前/后调节开关
M27/10b1
驾驶员座椅, 座椅高度调节霍尔传感器,
S23s4
右前座椅高度调节开关
M28/1
前排乘客座椅前后调节马达
S23s5
右前靠背调节开关
M28/1b1
前排乘客座椅前后调节霍尔传感器
S23s6
右前排座椅座垫长度开关
M28/4
前排乘客座椅头枕调节马达
S23s7
右前记忆功能开关
M28/4b1
前排乘客座椅头枕调节霍尔传感器
S23s8
右前记忆开关 1
M28/5
前排乘客座椅靠背倾斜度调节马达
S23s9
右前记忆开关 2
M28/5b1
前排乘客座椅靠背倾斜度霍尔传感器
S23s10
右前记忆功能开关 3
M28/8
前排乘客座椅座垫长度调节电机
S51/1
左前空调座椅开关组（车型 213.1）
M28/8b1
前排乘客座椅座垫长度调节霍尔感测器
S51/1s1
左/右座椅调节开关（车型 213.1）
M28/9
前排乘客座椅倾斜度调节电机
S51/4
右后排空调座椅开关组（车型 213.1）
M28/9b1
前排乘客座椅倾斜度调节霍尔感测器
S51/4s3
前排乘客座椅或右后排座椅调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））
M28/10
前排乘客座椅高度调节马达
S51/4s4
前排乘客座椅前/后调节开关向前调节（车型 213.1，未装配电动可调式后排长座椅（代码 223））
M28/10b1
前排乘客座椅高度调节霍尔感测器，
S51/4s5
前排乘客座椅前/后调节开关向后调节（车型 213.1，未装配电动可调式后排长座椅（代码 223））
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
S54/5
左后排座椅靠背倾斜度开关（车型 213.0，装配后座区可折叠座椅靠背（代码 287），车型 213.2）
N32/1
驾驶员座椅控制单元
S54/6
右后排座椅靠背倾斜度开关（车型 213.0，装配后座区可折叠座椅靠背（代码 287），车型 213.2）
N32/2
前排乘客座椅控制单元
S54/7
左后排座椅靠背锁开关（车型 213.0，装配后座区可折叠座椅靠背（代码 287），车型 213.2）
N32/5
右后排座椅控制单元（车型 213.1，装配电动调节式后排长座椅/代码 223）
S54/8
右后排座椅靠背锁开关（车型 213.0，装配后座区可折叠座椅靠背（代码 287），车型 213.2）
N69/1
左前车门控制单元
S55/2
右后座椅调节开关组 (车型 213.1，装配电动可调式后排长座椅/代码 (223))
N69/2
右前车门控制单元
S55/2s1
右后排座椅头枕调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））
N69/4
右后车门控制单元
S55/2s5
右后排座椅靠背调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））
N73
电子点火开关控制单元
S55/2s15
右后排座椅前/后调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））
S22
左前座椅调节开关组
S55/2s16
右后排座椅高度调节开关（车型 213.1，装配电动可调式后排长座椅（代码 223））

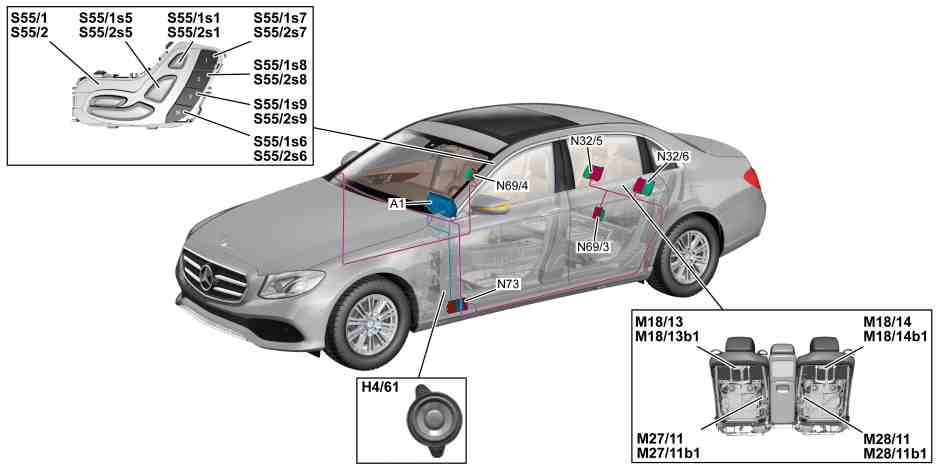

P91.29-3020-79
后排电动座椅调节（车型 213.1，装配电动可调式后排长座椅（代码 223））
H4/61
仪表盘扬声器
S55/1s1
左后排座椅头枕调节开关
M18/13
左后排座椅头枕座椅调节电机
S55/1s5
左后排座椅靠背调节开关
M18/13b1
左后排座椅头枕座椅调节电机霍尔感测器
S55/1s6
左后排座椅记忆功能开关
M18/14
右后排座椅头枕座椅调节电机
S55/1s7
左后排座椅记忆开关 1
M18/14b1
右后排座椅头枕座椅调节电机霍尔感测器
S55/1s8
左后排座椅记忆开关 2
M27/11
左后排座椅靠背倾斜度调节电机
S55/1s9
左后排座椅记忆 3 开关
M27/11b1
左后排座椅靠背倾斜度调节霍尔感测器
S55/2
右后排座椅调节开关组
M28/11
右后排座椅靠背倾斜度调节电机
S55/2s1
右后排座椅头枕调节开关
M28/11b1
右后排座椅靠背倾斜度调节霍尔感测器
S55/2s5
右后排座椅靠背调节开关
N32/5
右后排座椅控制单元
S55/2s6
右后排座椅记忆功能开关
N32/6
左后排座椅控制单元
S55/2s7
右后排座椅记忆功能开关 1
N69/3
左后车门控制单元
S55/2s8
右后座椅记忆功能开关 2
N69/4
右后车门控制单元
S55/2s9
右后排座椅记忆开关 3

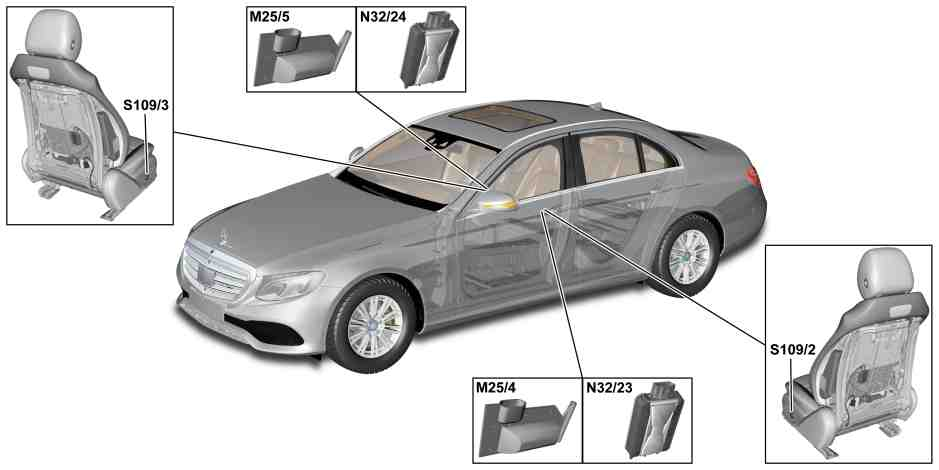

P91.29-2964-79
腰部支撑调节（装配电动调节式左侧驾驶员座椅（代码 221）和电动调节式右侧前排座椅（代码 222）或记忆组件（代码 275）或座椅舒适组件（代码 P65）），图示为车型 213.0
M25/4
驾驶员座椅腰部支撑气动泵
N32/24
前排乘客座椅腰部支撑调节控制单元
M25/5
前排乘客座椅腰部支撑气动泵
S109/2
驾驶员座椅腰部支撑调节开关
N32/23
驾驶员座椅腰部支撑调节控制单元
S109/3
前排乘客座椅腰部支撑调节开关

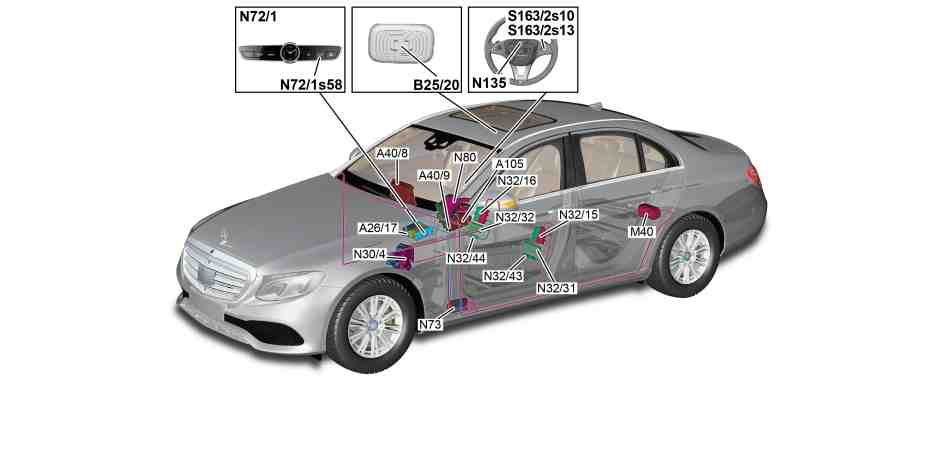

P91.25-2660-79
前排多仿形座椅（装配左侧和右侧动态多仿形座椅（代码 432）），图示为车型 213.0
A26/17
主机
N32/32
右前座椅靠背按摩功能控制单元
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N32/43
左前排座椅座垫按摩功能控制单元
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）
N32/44
右前排座椅座垫按摩功能控制单元
A105
触摸板（装配触摸板/代码 448 或唯一触摸板/代码 446）
N72/1
上部控制板控制单元
B25/20
驾驶员的免提系统麦克风（截至 2017 年 6 月 1 日）
N72/1s58
车辆按键
M40
多仿形座椅气动泵
N73
电子点火开关控制单元
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
N80
转向柱模块控制单元
N32/15
左前多仿形座椅控制单元
N135
方向盘电子设备
N32/16
右前多仿形座椅控制单元
S163/2s10
主机手指导航垫
N32/31
左前座椅靠背按摩功能控制单元
S163/2s13
“Back”（后退）按钮
i
型号 213 始自6/1/18
带代码432 (左右侧动态多仿形座椅)
方向盘电子装置作为控制单元连接到方向盘 CAN（CAN LR）。

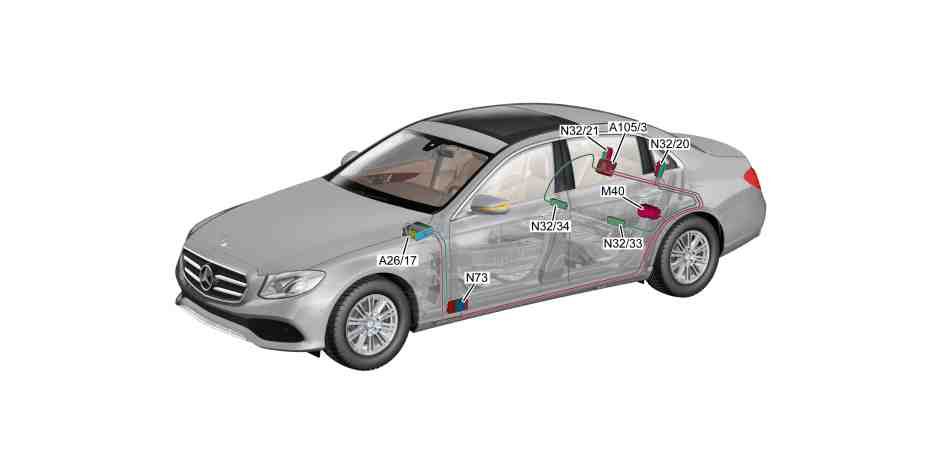

P91.25-2644-79
后排多仿形座椅（车型 213.1，装配后排多仿形座椅（代码 406））
A26/17
主机
N32/21
右后多仿形座椅控制单元
A105/3
触摸屏
N32/33
左后靠背按摩功能控制单元
M40
多仿形座椅气动泵
N32/34
右后靠背按摩功能控制单元
N32/20
左后多仿形座椅控制单元
N73
电子点火开关控制单元

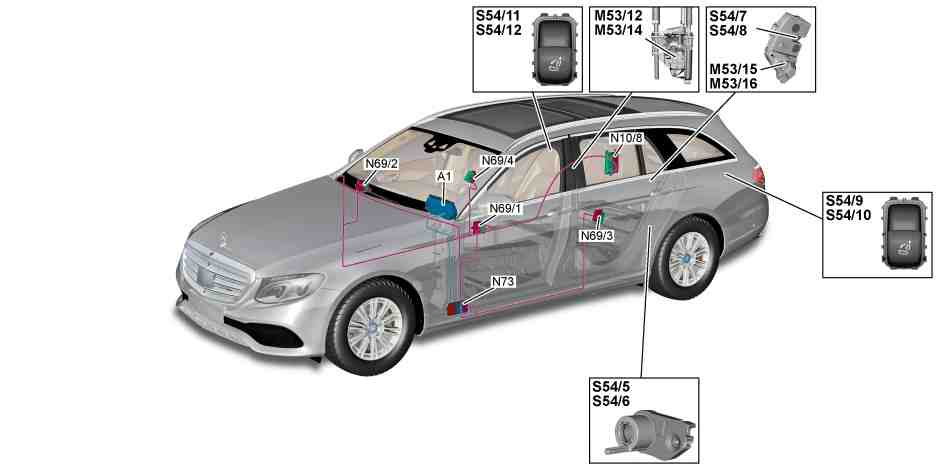

P91.29-2976-79
M53/12
左侧后座区头枕解锁促动器
S54/5
左后靠背倾斜度开关
M53/14
右侧后座区头枕解锁促动器
S54/6
右后靠背倾斜度开关
M53/15
左后靠背放松杆促动器
S54/7
左后靠背锁止开关
M53/16
右后靠背放松杆促动器
S54/8
右后靠背锁止开关
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
S54/9
左侧行李舱后排座椅靠背释放按键
N69/1
左前车门控制单元
S54/10
右侧行李舱后排座椅靠背释放按键
N69/2
右前车门控制单元
S54/11
左后排乘客座椅靠背释放按钮（截至 2018年 11 月 30 日）
N69/3
左后车门控制单元
S54/12
右后排乘客座椅靠背释放按钮（截至 2018年 11 月 30 日）

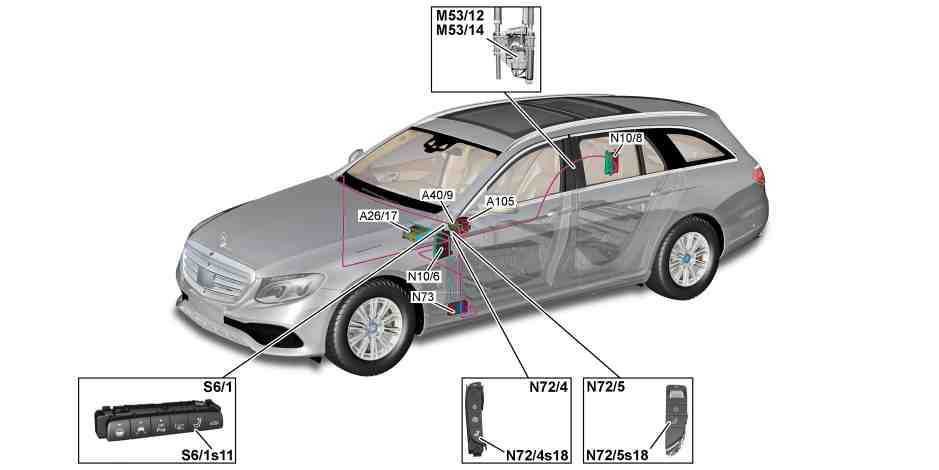

P91.16-3171-79
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）
N72/4s18
后排头枕按键（变速箱 716）
A105
触摸板（装配触摸板/代码 448 或唯一触摸板/代码 446）
N72/5
右侧低位控制面板
M53/12
左侧后座区头枕解锁促动器
N72/5s18
后排头枕按键（变速箱 725 但发动机 177、256、276 除外）
M53/14
右侧后座区头枕解锁促动器
N73
电子点火开关控制单元
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
S6/1
驾驶员侧仪表板按键组
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
S6/1s11
后排头枕按键（发动机 177、254、276）

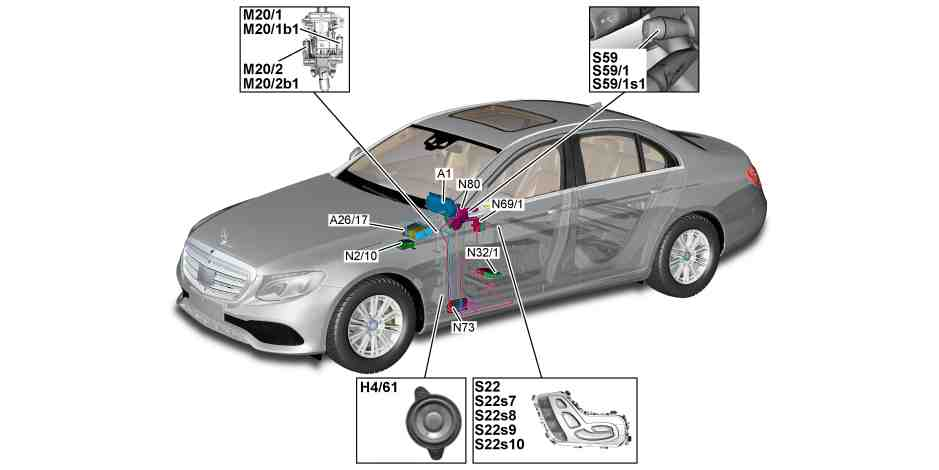

P46.15-2612-79
转向柱电动调节 (ELE)（装配记忆组件（代码 275）），图示为车型 213.0
H4/61
仪表盘扬声器
S22
左前座椅调节开关组
M20/1
转向柱进/出调节电机
S22s7
左前记忆功能开关
M20/1b1
转向柱进/出霍尔感测器
S22s8
左前记忆开关 1
M20/2
转向柱升/降调节电机
S22s9
左前记忆开关 2
M20/2b1
转向柱升/降霍尔感测器
S22s10
左前记忆开关 3
N2/10
辅助防护系统控制单元
S59
转向柱调节开关（方向盘加热器/代码 443 除外）
N32/1
驾驶员座椅控制单元
S59/1
转向柱调节和方向盘加热器开关（装配方向盘加热器/代码 443）
N69/1
左前车门控制单元
S59/1s1
转向柱调节开关（装配方向盘加热器/代码 443）
仪表盘,部件说明
A1
GF54.30-P-6000FG
主机（Headunit）部件描述
型号 213
带代码520 (Audio 20 USB)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码522 (Audio 20 收音机)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FG
型号 213
带代码522 (Audio 20 收音机)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码520 (Audio 20 USB)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGA
型号 213
带代码506 (收音机 Audio 20 NTG 5.5)
型号 213
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGB
音响/驾驶室管理及数据系统 (COMAND) 显示屏的部件说明
A40/8
GF54.30-P-6150FG
音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明
型号 213
除了代码446 (Touchpad only)
A40/9
GF54.21-P-4501FG
触摸垫部件描述
型号 213
带代码446 (Touchpad only)
型号 213
带代码448 (Touchpad)
A105
GF54.21-P-4511FG
触摸屏部件描述
型号 213.1
带代码447 (后座区触摸屏 (Touchscreen rear))
A105/3
GF54.21-P-4509FG
多仿形座椅气动泵 (MCS), 部件说明
型号 213.1
带代码406 (后排多仿形座椅)
型号 213
带代码432 (左右侧动态多仿形座椅)
M40
GF91.25-P-5205FG
辅助防护装置控制单元, 部件说明
N2/10
GF91.60-P-4080FG
前侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/6
GF54.21-P-7010FG
后侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/8
GF54.21-P-7030FG
电控车辆稳定行驶系统 (ESP) 控制单元的部件说明
型号 213 （213.016/050/053/216除外）
N30/4
GF42.45-P-5119FG
型号 213.016/050/216
型号 213.053 带发动机274.9
N30/4
GF42.45-P-5119FGH
驾驶员座椅控制单元的部件说明
型号 213
带代码221 (左侧可电动调节式驾驶员座椅)
型号 213
带代码275 (记忆套件)
N32/1
GF91.29-P-5231FG
前排乘客座椅控制单元的部件说明
型号 213
带代码222 (前排右侧可电动调节式驾驶员座椅)
型号 213
带代码275 (记忆套件)
N32/2
GF91.29-P-5241FG
右侧后排座椅控制单元部件描述
型号 213.1
带代码223 (可电动调节式后排座椅)
N32/5
GF91.29-P-5290FG
左侧后排座椅控制单元部件描述
型号 213.1
带代码223 (可电动调节式后排座椅)
N32/6
GF91.29-P-5285FG
多仿形座椅控制单元 (MCS), 部件说明
型号 213.1
带代码406 (后排多仿形座椅)
型号 213
带代码432 (左右侧动态多仿形座椅)
N32/15，N32/16，N32/20，N32/21
GF91.25-P-5201FG
座椅腰部支撑调节装置控制单元部件说明
型号 213
带代码221 (左侧可电动调节式驾驶员座椅)
带代码222 (前排右侧可电动调节式驾驶员座椅)
型号 213
带代码275 (记忆套件)
除了代码432 (左右侧动态多仿形座椅)
型号 213
带代码P65 (座椅舒适模式套件)
N32/23、N32/24
GF91.29-P-5281FG
按摩功能控制单元部件说明
型号 213.1
带代码406 (后排多仿形座椅)
型号 213
带代码432 (左右侧动态多仿形座椅)
N32/31、N32/32、N32/33、N32/34、N32/43、N32/44
GF91.25-P-5212FG
左前车门控制单元的部件说明
N69/1
GF72.29-P-6001FG
右前车门控制单元,部件说明
N69/2
GF72.29-P-6009FG
后车门控制单元的部件说明
N69/3, N69/4
GF72.29-P-6021FG
上部控制面板控制单元, 部件说明
N72/1
GF54.21-P-6040FG
下部控制面板部件描述
N72/4、N72/5
GF54.25-P-4270FG
电子点火开关控制单元的部件说明
N73
GF80.57-P-6001FG
转向柱模块控制单元,部件说明
型号 213
截至2019年款
N80
GF54.21-P-6051FG
型号 213
始自2019年款
N80
GF54.21-P-6051FGA
方向盘电子装置控制单元部件描述
型号 213
始自2019年款
N135
GF82.90-P-4006FG
电动座椅功能描述目录
GF91.29-P-0992FG
