GF91.30-P-5214FGA
加热式座椅控制单元, 部件说明
22.10.2019
型号
213
带代码872 (左侧和右侧后排座椅座椅加热器)
除了代码223 (后排座椅靠背调整和电动头枕)
除了代码401 (前部座椅空调)
除了代码873 (左侧和右侧驾驶员座椅的座椅加热器)
除了代码902 (驾驶员和前排乘客增强型座椅加热器)
除了代码903 (后部舒适型座椅加热器)

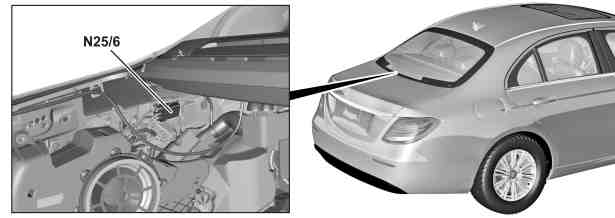

图示为车型 213.0
N25/6
后座椅加热器控制单元
P91.30-2677-04
位置
后排座椅加热器控制单元位于行李箱左侧的护盖后方.
任务
后排座椅加热器控制单元通过加热器局域互联网 (LIN B28) 与后信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 通信.
后排座椅加热器控制单元根据相关请求直接促动以下加热器垫:
•
左后座椅表面加热器垫 (R13/5)
•
左后靠背加热器垫 (R13/6)
•
右后座椅表面加热器垫 (R13/7)
•
右后靠背加热器垫 (R13/8)
后排座椅加热器控制单元的电路图
PE91.30-P-2101-97DBA
