GF91.30-P-5214FGB
加热式座椅控制单元, 部件说明
22.10.2019
型号
213.1
带代码903 (后部舒适型座椅加热器)
N25/11
左后座椅加热器控制单元
N25/12
右后座椅加热器控制单元

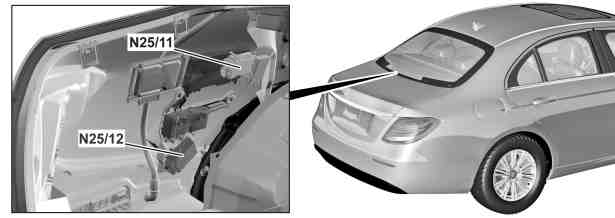

P91.30-2705-04
位置
后排座椅加热器控制单元位于行李箱左侧镶板后面.
任务
左后座椅加热器控制单元通过左后座椅局域互联网 (LIN) (LIN B20) 与左后座椅控制单元 (N32/6) 通信.
根据相关请求, 左后座椅加热器控制单元直接促动以下加热器垫:
•
左后座椅表面加热器垫 (R13/5)
•
左后靠背加热器垫 (R13/6)
为进行座椅加热器的温度调节, 左后座椅加热器控制单元直接读取来自以下温度传感器的信号:
•
左后座椅乘坐表面加热器垫温度传感器 (R13/5b1)
•
左后靠背加热器垫温度传感器 (R13/6b1)
右后座椅加热器控制单元通过右后座椅局域互联网 (LIN) (LIN B21) 与右后座椅控制单元 (N32/5) 通信.
右后座椅加热器控制单元直接促动以下加热器垫:
•
右后座椅表面加热器垫 (R13/7)
•
右后靠背加热器垫 (R13/8)
为进行座椅加热器的温度调节, 右后座椅加热器控制单元直接读取来自以下温度传感器的信号:
•
右后座椅乘坐表面加热器垫温度传感器 (R13/7b1)
•
右后靠背加热器垫温度传感器 (R13/8b1)
左后座椅加热器控制单元电路图
PE91.30-P-2104-97DBE
右后座椅加热器控制单元电路图
PE91.30-P-2104-97DBD
