GF91.30-P-5214FGC
加热式座椅控制单元, 部件说明
22.10.2019
型号
213
带代码401 (前部座椅空调)
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
除了代码872 (左侧和右侧后排座椅座椅加热器)
除了代码873 (左侧和右侧驾驶员座椅的座椅加热器)
除了代码902 (驾驶员和前排乘客增强型座椅加热器)
除了代码903 (后部舒适型座椅加热器)
型号
213
带代码873 (左侧和右侧驾驶员座椅的座椅加热器)
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
除了代码401 (前部座椅空调)
除了代码872 (左侧和右侧后排座椅座椅加热器)
除了代码902 (驾驶员和前排乘客增强型座椅加热器)
除了代码903 (后部舒适型座椅加热器)

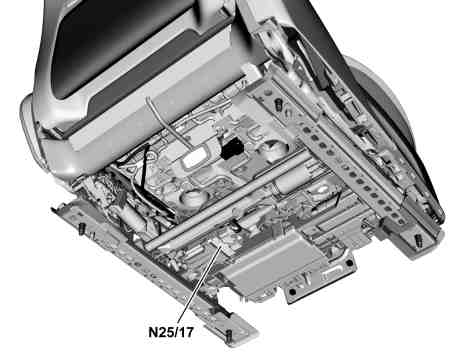

N25/17
前排座椅加热器/座椅通风控制单元
P91.30-2697-11
位置
前排座椅加热器控制单元位于前排乘客座椅架上.
任务
前排座椅加热器控制单元通过加热器局域互联网 (LIN) (LIN B28) 与后信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 通信.
前排座椅加热器控制单元根据相关请求直接促动以下部件:
•
左前座垫座椅通风马达 (M18/9) (装配驾驶员和前排乘客座椅智能气候控制/代码 401)
•
左前靠背座椅通风马达 (M18/10) (装配驾驶员和前排乘客座椅智能气候控制/代码 401)
•
右前座垫座椅通风马达 (M18/11) (装配驾驶员和前排乘客座椅智能气候控制/代码 401)
•
右前靠背座椅通风马达 (M18/12) (装配驾驶员和前排乘客座椅智能气候控制/代码 401)
•
左前座垫加热器垫 (R13/1)
•
左前座椅靠背加热器垫 (R13/2)
•
右前座椅座垫加热器垫 (R13/3)
•
右前座椅靠背加热器垫 (R13/4)
•
左前座椅可调座垫长度加热器垫 (R24) (装配座椅舒适组件/代码 (P65))
•
右前座椅可调座垫长度加热器垫 (R24/1) (装配座椅舒适组件/代码 (P65))
前排座椅加热器控制单元的电路图
PE91.30-P-2104-97DBC
