GF91.30-P-9990FG
舒适型加热系统的系统部件概述
22.10.2019
带代码873 (左侧和右侧驾驶员座椅的座椅加热器)
带代码902 (驾驶员和前排乘客增强型座椅加热器)

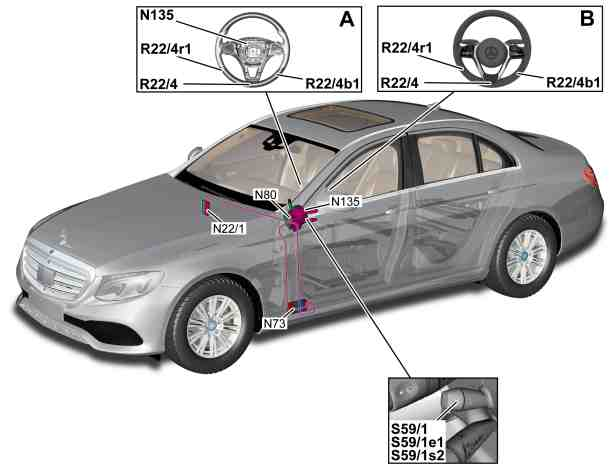

方向盘加热器 (LRH)（装配方向盘加热器/代码 443）
P46.11-2197-76

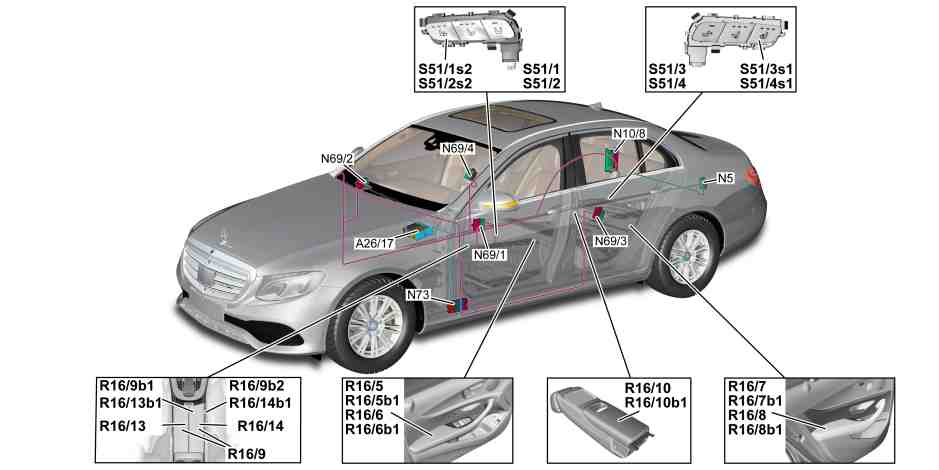

P68.20-5158-79
扶手加热器（装配前排扶手加热器/代码 906 或车型 213.1，装配后排座椅扶手加热器/代码 907）
A26/17
主机
R16/9b1
左前排中央控制台扶手加热器温度感测器（车型 213（车型 213.1 除外）截止至 2017 年 11 月 30 日，车型 213.1，装配前排座椅扶手加热器/代码 906）
N5
扶手加热器控制单元
R16/9b2
右前排中央控制台扶手加热器温度感测器（车型 213（车型 213.1 除外）截止至 2017 年 11 月 30 日，车型 213.1，装配前排座椅扶手加热器/代码 906）
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
R16/10
后排中央控制台扶手加热元件（车型 213.1，装配后排座椅扶手加热器/代码 907）
N69/1
左前车门控制单元
R16/10b1
后排中央控制台扶手加热元件温度感测器（车型 213.1，装配后排座椅扶手加热器/代码 907）
N69/2
右前车门控制单元
R16/13
左前排中央控制台扶手加热器（车型 213（车型 213.1 除外）2017 年 12 月 1 日以后，装配前排座椅扶手加热器/代码 906）
N69/3
左后车门控制单元
R16/13b1
左前排中央控制台扶手加热器温度感测器（车型 213（车型 213.1 除外）2017 年 12 月 1 日以后，装配前排座椅扶手加热器/代码 906）
N69/4
右后车门控制单元
R16/14
右前排中央控制台扶手加热器（车型 213（车型 213.1 除外）2017 年 12 月 1 日以后，装配前排座椅扶手加热器/代码 906）
N73
电子点火开关控制单元
R16/14b1
右前排中央控制台扶手加热器温度感测器（车型 213（车型 213.1 除外）2017 年 12 月 1 日以后，装配前排座椅扶手加热器/代码 906）
R16/5
左前排座椅扶手加热元件（装配前排扶手加热器/代码 906）
S51/1
左前排空调座椅开关组（装配前排扶手加热器/代码 906）
R16/5b1
左前排座椅扶手加热元件温度感测器（装配前排扶手加热器/代码 906）
S51/1s2
左前排座椅加热器开关（装配前排扶手加热器/代码 906）
R16/6
右前排座椅扶手加热元件（装配前排扶手加热器/代码 906）
S51/2
右前排空调座椅开关组（装配前排扶手加热器/代码 906）
R16/6b1
右前排座椅扶手加热元件温度感测器（装配前排扶手加热器/代码 906）
S51/2s2
右前排座椅加热器开关（装配前排扶手加热器/代码 906）
R16/7
左后排座椅扶手加热元件（车型 213.1，装配后排座椅扶手加热器/代码 907）
S51/3
左后空调座椅开关组（车型 213.1，装配后排座椅扶手加热器/代码 907）
R16/7b1
左后排座椅扶手加热元件温度感测器（车型 213.1，装配后排座椅扶手加热器/代码 907）
S51/3s1
左后排座椅加热器开关（车型 213.1，装配后排座椅扶手加热器/代码 907）
R16/8
右后排座椅扶手加热元件（车型 213.1，装配后排座椅扶手加热器/代码 907）
S51/4
右后空调座椅开关组（车型 213.1，装配后排座椅扶手加热器/代码 907）
R16/8b1
右后排座椅扶手加热元件温度感测器（车型 213.1，装配后排座椅扶手加热器/代码 907）
S51/4s1
右后排座椅加热器开关（车型 213.1，装配后排座椅扶手加热器/代码 907）
R16/9
前排中央控制台扶手加热器（车型 213（车型 213.1 除外）截止至 2017 年 11 月 30 日，车型 213.1，装配前排座椅扶手加热器/代码 906）

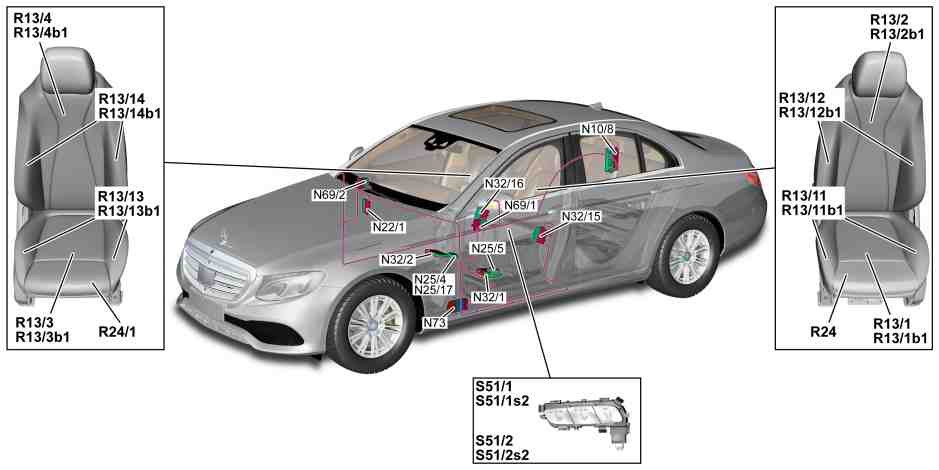

P91.30-2753-79
前排座椅加热器（装配驾驶员和前排乘客空调座椅/代码 401 或驾驶员和前排乘客座椅加热器/代码 873 或驾驶员和前排乘客座椅加热器增强版/代码 902）
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
R13/3b1
右前座垫加热垫温度感测器（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N22/1
智能气候控制控制单元
R13/4
右前排座椅靠背加热垫
N25/4
前排乘客座椅加热器控制单元（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
R13/4b1
右前靠背加热垫温度感测器（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N25/5
驾驶员座椅加热器控制单元（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
R13/11
左前座垫座椅侧面支撑加热垫（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N25/17
前排座椅加热器/座椅通风控制单元（装配驾驶员和前排乘客空调座椅/代码 401 或驾驶员和前排乘客座椅加热器/代码 873，未配备电动调节式左侧驾驶员座椅/代码 221，未配备电动调节式右前排座椅/代码 222，未配备记忆组件/代码 275）
R13/11b1
左前座垫座椅侧面支撑加热垫温度感测器（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N32/1
驾驶员座椅控制单元（装配电动调节式左侧驾驶员座椅/代码 221 或记忆组件/代码 275）
R13/12
左前排座椅靠背座椅侧面支撑加热垫（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N32/2
前排乘客座椅控制单元（装配电动调节式右前排座椅/代码 222 或记忆组件/代码 275）
R13/12b1
左前排座椅靠背座椅侧面支撑加热垫温度感测器（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N32/15
左前多仿形座椅控制单元（装配左/右主动式多仿形座椅/代码 432）
R13/13
右前座垫座椅侧面支撑加热垫（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N32/16
右前多仿形座椅控制单元（装配左/右主动式多仿形座椅/代码 432）
R13/13b1
右前座垫座椅侧面支撑加热垫温度感测器（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N69/1
左前车门控制单元
R13/14
右前座椅靠背座椅侧面支撑加热垫（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N69/2
右前车门控制单元
R13/14b1
右前座椅靠背座椅侧面支撑加热垫温度感测器（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
N73
电子点火开关控制单元
R24
左前排座椅可调座垫长度加热垫（装配座椅舒适型组件/代码 P65）
R13/1
左前座垫加热垫
R24/1
右前排座椅可调座垫长度加热垫（装配座椅舒适型组件/代码 P65）
R13/1b1
左前座垫加热垫温度感测器（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
S51/1
左前排空调座椅开关组
R13/2
左前排座椅靠背加热垫
S51/1s2
左前排座椅加热器开关
R13/2b1
左前靠背加热垫温度感测器（装配驾驶员和前排乘客座椅加热器增强版/代码 902）
S51/2
右前排空调座椅开关组
R13/3
右前排座椅座垫加热垫
S51/2s2
右前排座椅加热器开关

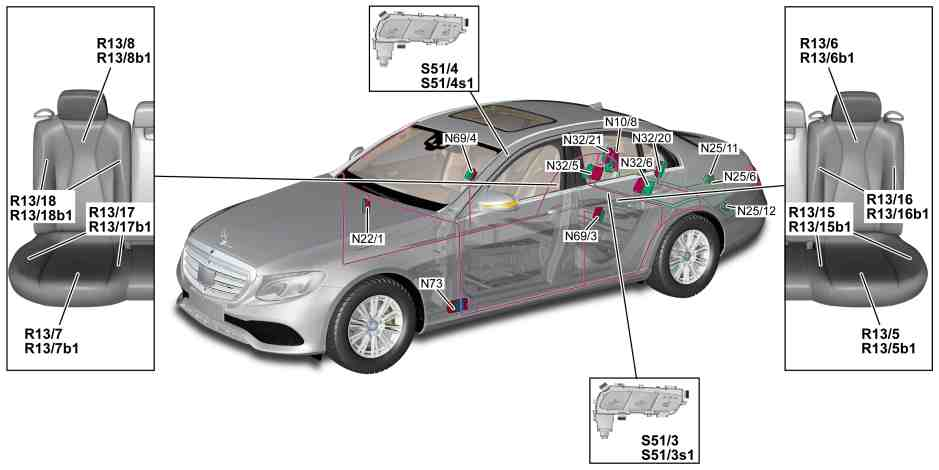

P91.30-2703-79
后排座椅加热器（装配后排座椅加热器/代码 872 或车型 213.1，装配带座椅加热和座椅通风的后排舒适型座椅/代码 402 或后排外侧座椅加热器增强版/代码 903）
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
R13/7
右后座椅表面加热垫
N22/1
智能气候控制控制单元
R13/7b1
右后排座椅椅面加热垫温度感测器（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N25/6
后排座椅加热器控制单元（装配后排座椅加热器/代码 872，未装配电动调节式后排长座椅/代码 223）
R13/8
右后靠背加热器垫
N25/11
左后排座椅加热器控制单元（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
R13/8b1
右后靠背加热垫温度感测器（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N25/12
右后排座椅加热器控制单元（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
R13/15
左后座垫座椅侧支撑加热垫（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N32/5
右后排座椅控制单元（车型 213.1，装配电动调节式后排长座椅/代码 223）
R13/15b1
左后座垫座椅侧支撑加热垫温度感测器（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N32/6
左后排座椅控制单元（车型 213.1，装配电动调节式后排长座椅/代码 223）
R13/16
左后靠背座椅侧支撑加热垫（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N32/20
左后多仿形座椅控制单元（车型 213.1，装配后排多仿形座椅/代码 406）
R13/16b1
左后靠背座椅侧支撑加热垫温度感测器（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N32/21
右后多仿形座椅控制单元（车型 213.1，装配后排多仿形座椅/代码 406）
R13/17
右后座垫座椅侧支撑加热垫（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N69/3
左后车门控制单元
R13/17b1
右后座垫座椅侧支撑加热垫温度感测器（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N69/4
右后车门控制单元
R13/18
右后靠背座椅侧支撑加热垫（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
N73
电子点火开关控制单元
R13/18b1
右后靠背座椅侧支撑加热垫温度感测器（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
R13/5
左后座椅表面加热垫
S51/3
左后排空调座椅开关组
R13/5b1
左后排座椅椅面加热垫温度感测器（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
S51/3s1
左后排座椅加热器开关
R13/6
左后靠背加热垫
S51/4
右后排空调座椅开关组
R13/6b1
左后靠背加热垫温度感测器（车型 213.1，装配后排外侧座椅加热器增强版/代码 903）
S51/4s1
右后排座椅加热器开关

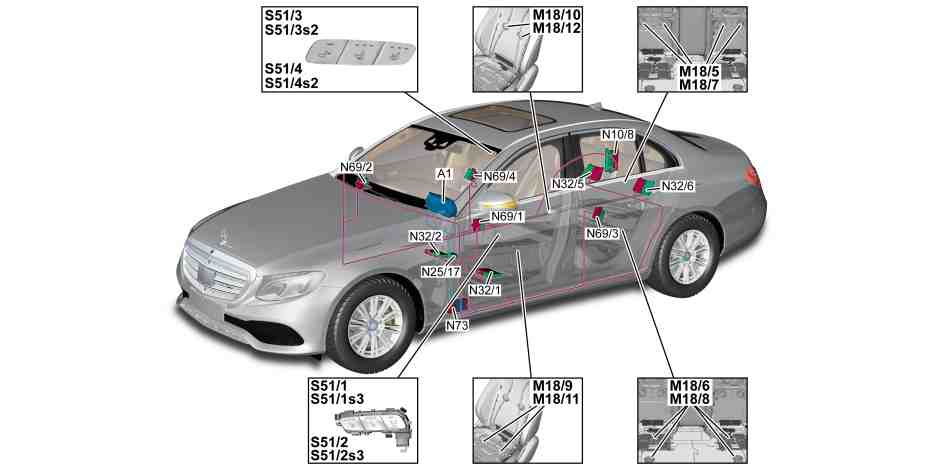

P91.30-2700-79
电动座椅通风（装配驾驶员和前排乘客空调座椅/代码 401 或车型 213.1，装配带座椅加热和座椅通风的后排舒适型座椅/代码 402）
A1
仪表盘
N32/6
左后排座椅控制单元（车型 213.1，装配电动调节式后排长座椅/代码 223）
M18/5
右后座椅靠背座椅通风马达（车型 213.1，装配带座椅加热和座椅通风的后排舒适型悬挂式座椅/代码 402）
N69/1
左前车门控制单元
M18/6
右后座椅座垫通风马达（车型 213.1，装配带座椅加热和座椅通风的后排舒适型悬挂式座椅/代码 402）
N69/2
右前车门控制单元
M18/7
左后座椅靠背座椅通风马达（车型 213.1，装配带座椅加热和座椅通风的后排舒适型悬挂式座椅/代码 402）
N69/3
左后车门控制单元
M18/8
左后座椅座垫通风马达（车型 213.1，装配带座椅加热和座椅通风的后排舒适型悬挂式座椅/代码 402）
N69/4
右后车门控制单元
M18/9
左前座垫座椅通风电机（装配驾驶员和前排乘客空调座椅/代码 401）
N73
电子点火开关控制单元
M18/10
左前靠背座椅通风电机（装配驾驶员和前排乘客空调座椅/代码 401）
S51/1
左前排空调座椅开关组（装配驾驶员和前排乘客空调座椅/代码 401）
M18/11
右前座垫座椅通风电机（装配驾驶员和前排乘客空调座椅/代码 401）
S51/1s3
左前排座椅通风开关（装配驾驶员和前排乘客空调座椅/代码 401）
M18/12
右前靠背座椅通风电机（装配驾驶员和前排乘客空调座椅/代码 401）
S51/2
右前排空调座椅开关组（装配驾驶员和前排乘客空调座椅/代码 401）
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
S51/2s3
右前排座椅通风开关（装配驾驶员和前排乘客空调座椅/代码 401）
N25/17
前排座椅加热器/座椅通风控制单元（装配驾驶员和前排乘客空调座椅/代码 401，未配备电动调节式左侧驾驶员座椅/代码 221，未配备电动调节式右前排座椅/代码 222，未配备记忆组件/代码 275）
S51/3
左后空调座椅开关组（车型 213.1，装配带座椅加热和座椅通风装置的后排舒适型座椅/代码 402）
N32/1
驾驶员座椅控制单元（装配电动调节式左侧驾驶员座椅/代码 221 和电动调节式右前排座椅 222 或记忆组件/代码 275）
S51/3s2
左后座椅通风开关（车型 213.1，装配带座椅加热和座椅通风的后排舒适型悬挂式座椅/代码 402）
N32/2
前排乘客座椅控制单元（装配电动调节式左侧驾驶员座椅/代码 221 和电动调节式右前排座椅/代码 222 或记忆组件/代码 275）
S51/4
右后空调座椅开关组（车型 213.1，装配带座椅加热和座椅通风装置的后排舒适型座椅/代码 402）
N32/5
右后排座椅控制单元（车型 213.1，装配电动调节式后排长座椅/代码 223）
S51/4s2
右后座椅通风开关（车型 213.1，装配带座椅加热和座椅通风的后排舒适型悬挂式座椅/代码 402）
仪表盘,部件说明
A1
GF54.30-P-6000FG
主机（Headunit）部件描述
型号 213.1
带代码520 (Audio 20 USB)
带代码907 (后部扶手加热装置)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码522 (Audio 20 收音机)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
型号 213
带代码520 (Audio 20 USB)
带代码906 (前部扶手加热装置)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码522 (Audio 20 收音机)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FG
型号 213.1
带代码522 (Audio 20 收音机)
带代码907 (后部扶手加热装置)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码520 (Audio 20 USB)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
型号 213
带代码522 (Audio 20 收音机)
带代码906 (前部扶手加热装置)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码520 (Audio 20 USB)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGA
型号 213.1
带代码506 (收音机 Audio 20 NTG 5.5)
带代码907 (后部扶手加热装置)
型号 213.1
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
带代码907 (后部扶手加热装置)
型号 213
带代码506 (收音机 Audio 20 NTG 5.5)
带代码906 (前部扶手加热装置)
型号 213
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
带代码906 (前部扶手加热装置)
A26/17
GF82.85-P-3140FGB
扶手加热控制单元部件描述
型号 213.1
带代码907 (后部扶手加热装置)
型号 213
带代码906 (前部扶手加热装置)
N5
GF68.20-P-2000FG
后侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/8
GF54.21-P-7030FG
空调控制单元部件描述
N22/1
GF83.40-P-2250FG
加热式座椅控制单元, 部件说明
型号 213
带代码902 (驾驶员和前排乘客增强型座椅加热器)
除了代码401 (前部座椅空调)
除了代码872 (左侧和右侧后排座椅座椅加热器)
除了代码873 (左侧和右侧驾驶员座椅的座椅加热器)
除了代码903 (后部舒适型座椅加热器)
N25/4、N25/5
GF91.30-P-5214FG
型号 213
带代码872 (左侧和右侧后排座椅座椅加热器)
除了代码223 (后排座椅靠背调整和电动头枕)
除了代码401 (前部座椅空调)
除了代码873 (左侧和右侧驾驶员座椅的座椅加热器)
除了代码902 (驾驶员和前排乘客增强型座椅加热器)
除了代码903 (后部舒适型座椅加热器)
N25/6
GF91.30-P-5214FGA
型号 213.1
带代码903 (后部舒适型座椅加热器)
N25/11，N25/12
GF91.30-P-5214FGB
型号 213
带代码401 (前部座椅空调)
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
除了代码872 (左侧和右侧后排座椅座椅加热器)
除了代码873 (左侧和右侧驾驶员座椅的座椅加热器)
除了代码902 (驾驶员和前排乘客增强型座椅加热器)
除了代码903 (后部舒适型座椅加热器)
型号 213
带代码873 (左侧和右侧驾驶员座椅的座椅加热器)
除了代码221 (左侧可电动调节式驾驶员座椅)
除了代码222 (右侧可电动调节式驾驶员座椅)
除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
除了代码401 (前部座椅空调)
除了代码872 (左侧和右侧后排座椅座椅加热器)
除了代码902 (驾驶员和前排乘客增强型座椅加热器)
除了代码903 (后部舒适型座椅加热器)
N25/17
GF91.30-P-5214FGC
驾驶员座椅控制单元的部件说明
型号 213
带代码221 (左侧可电动调节式驾驶员座椅)
带代码401 (前部座椅空调)
型号 213
带代码221 (左侧可电动调节式驾驶员座椅)
带代码873 (左侧和右侧驾驶员座椅的座椅加热器)
型号 213
带代码221 (左侧可电动调节式驾驶员座椅)
带代码902 (驾驶员和前排乘客增强型座椅加热器)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码401 (前部座椅空调)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码873 (左侧和右侧驾驶员座椅的座椅加热器)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码902 (驾驶员和前排乘客增强型座椅加热器)
N32/1
GF91.29-P-5231FG
前排乘客座椅控制单元的部件说明
型号 213
带代码222 (右侧可电动调节式驾驶员座椅)
带代码401 (前部座椅空调)
型号 213
带代码222 (右侧可电动调节式驾驶员座椅)
带代码873 (左侧和右侧驾驶员座椅的座椅加热器)
型号 213
带代码222 (右侧可电动调节式驾驶员座椅)
带代码902 (驾驶员和前排乘客增强型座椅加热器)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码401 (前部座椅空调)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码873 (左侧和右侧驾驶员座椅的座椅加热器)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码902 (驾驶员和前排乘客增强型座椅加热器)
N32/2
GF91.29-P-5241FG
右侧后排座椅控制单元部件描述
型号 213.1
带代码223 (后排座椅靠背调整和电动头枕)
带代码402 (后部空调座椅)
型号 213.1
带代码223 (后排座椅靠背调整和电动头枕)
带代码872 (左侧和右侧后排座椅座椅加热器)
型号 213.1
带代码223 (后排座椅靠背调整和电动头枕)
带代码903 (后部舒适型座椅加热器)
N32/5
GF91.29-P-5290FG
左侧后排座椅控制单元部件描述
型号 213.1
带代码223 (后排座椅靠背调整和电动头枕)
带代码402 (后部空调座椅)
型号 213.1
带代码223 (后排座椅靠背调整和电动头枕)
带代码872 (左侧和右侧后排座椅座椅加热器)
型号 213.1
带代码223 (后排座椅靠背调整和电动头枕)
带代码903 (后部舒适型座椅加热器)
N32/6
GF91.29-P-5285FG
多仿形座椅控制单元 (MCS), 部件说明
型号 213.1
带代码406 (后排多仿形座椅)
带代码903 (后部舒适型座椅加热器)
型号 213
带代码432 (左右动态行驶座椅)
带代码902 (驾驶员和前排乘客增强型座椅加热器)
N32/15，N32/16，N32/20，N32/21
GF91.25-P-5201FG
左前车门控制单元的部件说明
N69/1
GF72.29-P-6001FG
右前车门控制单元,部件说明
N69/2
GF72.29-P-6009FG
后车门控制单元的部件说明
N69/3、N69/4
GF72.29-P-6021FG
电子点火开关控制单元的部件说明
N73
GF80.57-P-6001FG
转向柱模块控制单元,部件说明
型号 213
截至2019年款
带代码443 (可加热方向盘)
N80
GF54.21-P-6051FG
型号 213
始自2019年款
带代码443 (可加热方向盘)
N80
GF54.21-P-6051FGA
方向盘电子装置控制单元部件描述
型号 213
始自2019年款
带代码443 (可加热方向盘)
N135
GF82.90-P-4006FG
舒适型加热系统的功能说明目录
GF91.30-P-0999FG
