GF91.60-P-4069FG
重量传感系统 (WSS) 控制单元的部件说明
23.11.15
型号
213
带代码U10 (前排乘客气囊自动关闭)
N110
重量传感系统 (WSS) 控制单元

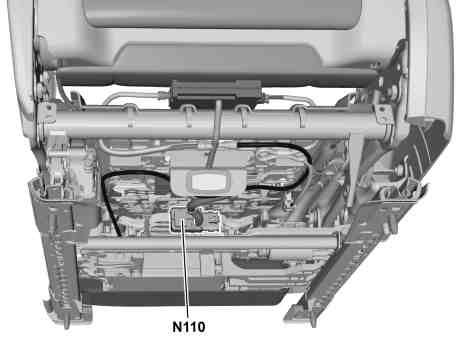

P91.60-4849-11
位置
重量传感系统 (WSS) 控制单元安装在前排乘客座椅的座椅架底部.
任务
重量传感系统 (WSS) 控制单元通过测量硅胶填充座垫上的压力来确定施加在前排乘客座椅上的重量.重量传感系统 (WSS) 控制单元通过座椅承载局域互联网 (LIN E2) 将重量分级相关信息发送至辅助防护装置控制单元 (N2/10).
辅助防护装置控制单元的电路图
PE91.60-P-2106-97DBA
