GF91.60-P-9996FG
辅助防护装置的系统部件概述
10.04.2018

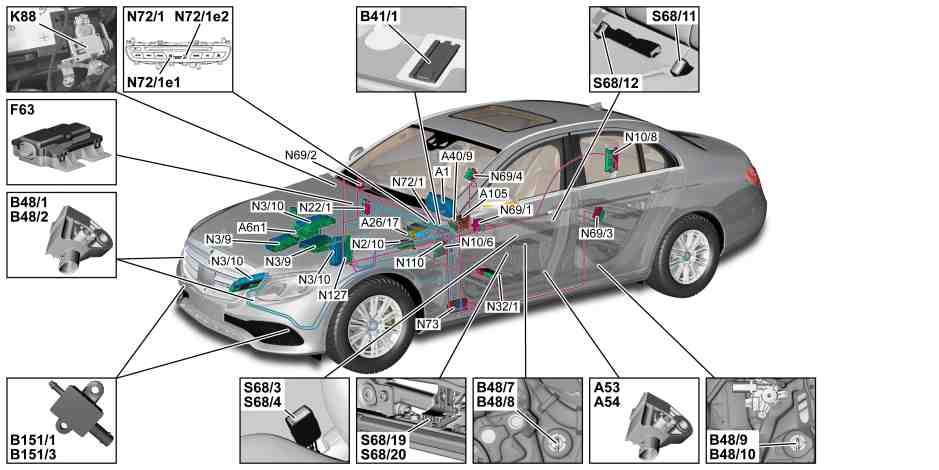

P91.60-4874-79
A1
仪表盘
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
A6n1
驻车加热器控制单元（装配驻车加热器/代码 228）
N10/8
后部信号采集及促动控制模组 (SAM) 控制单元
A26/17
主机
N22/1
智能气候控制控制单元
A40/9
音频/驾驶室管理及数据系统控制面板（未装配唯一触摸板/代码 446）
N32/1
驾驶员座椅控制单元（装配记忆组件/代码 275）
A53
左侧侧部气囊感测器
N69/1
左前车门控制单元
A54
右侧侧部气囊感测器
N69/2
右前车门控制单元
A105
触摸板（装配唯一触摸板/代码 446）
N69/3
左后车门控制单元
B41/1
前排乘客座椅 (SBE) 座椅占用识别（前排乘客前置气囊功能自动停用/代码 U10除外）
N69/4
右后车门控制单元
B48/1
左侧正面加速度感测器
N72/1
上部控制面板控制单元
B48/2
右侧正面加速度感测器
N72/1e1
前排乘客前置气囊功能 OFF（关闭）指示灯（装配前排乘客前置气囊功能自动关闭功能/代码 U10）
B48/7
左前车门压力感测器
N72/1e2
前排乘客前置气囊功能 ON（启用）指示灯（装配前排乘客前置气囊自动关闭功能/代码 U10）
B48/8
右前车门压力感测器
N73
电子点火开关控制单元
B48/9
左后车门压力感测器（装配后排侧部气囊/代码 293）
N110
重量传感系统 (WSS) 控制单元（装配前排乘客前置气囊功能自动关闭功能/代码 U10）
B48/10
右后车门压力感测器（装配后排侧部气囊/代码 293）
N127
传动系统控制单元
B151/1
左前保险杠行人保护感测器（装配保护性发动机罩（行人保护/代码 U60）
S68/3
驾驶员座椅安全带锁扣开关
B151/3
右前保险杠行人保护感测器（装配保护性发动机罩（行人保护/代码 U60）
S68/4
前排乘客座椅安全带锁扣开关
F63
燃爆保险丝（车型 213.050）
S68/11
左后排座椅安全带锁扣开关
K88
烟火式分离器（车型 213.050）
S68/12
右后排座椅安全带锁扣开关
N2/10
辅助防护系统控制单元
S68/19
驾驶员座椅位置检测开关（加拿大版/代码 460 或美版/代码 494）
N3/9
柴油共轨直接喷射系统 (CDI) 控制单元（柴油发动机）
S68/20
前排乘客座椅位置检测开关（加拿大版/代码 460 或美版/代码 494）
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI [ME]) 控制单元（汽油发动机，装配发动机 177 时位于中央前部，装配发动机 274 时位于左侧，装配发动机 276 时位于中央）

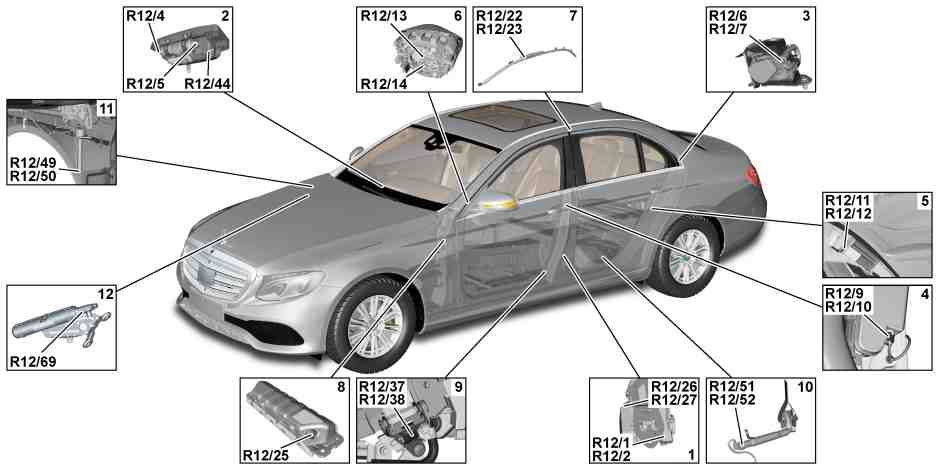

P91.60-5094-79
1
前排安全带紧急拉紧器 (ETR)
R12/10
前排乘客侧部气囊触发器
2
乘客气囊
R12/11
左后侧部气囊触发器（装配后排侧部气囊/代码 293）
3
后排安全带紧急拉紧器
R12/12
右后侧部气囊触发器（装配后排侧部气囊/代码 293）
4
前排侧部气囊
R12/13
驾驶员气囊触发器 1
5
后排侧部气囊（装配后排侧部气囊/代码 293）
R12/14
驾驶员气囊触发器 2
9
腰部安全带拉紧器（加拿大版/代码 460 或美版/代码 494）
R12/26
前排乘客安全带收紧力限制器（加拿大版/代码 460 或美版/代码 494 或日版/代码 498）
10
安全带气囊（装配安全带气囊/代码 306）
R12/27
驾驶员安全带收紧力限制器（加拿大版/代码 460 或美版/代码 494 或日版/代码 498）
11
发动机罩升降器（装配保护性发动机罩（行人保护/代码 U60）
R12/37
驾驶员安全带卡接装置收紧器触发器（加拿大版/代码 460 或美版/代码 494）
12
惰化系统燃气瓶（采用替代制冷剂/代码 2U8 和汽油发动机）
R12/38
前排乘客安全带卡接装置收紧器触发器（加拿大版/代码 460 或美版/代码 494）
R12/1
驾驶员安全带紧急拉紧器 (GUS) 触发器
R12/44
前排乘客前置气囊通风阀触发器（加拿大版/代码 460 或美版/代码 494）
R12/2
前排乘客侧安全带紧急拉紧器 (GUS) 触发器
R12/49
左侧保护性发动机罩触发器（装配保护性发动机罩（行人保护/代码 U60）
R12/4
前排乘客气囊触发器 1
R12/50
右侧保护性发动机罩触发器（装配保护性发动机罩（行人保护/代码 U60）
R12/5
前排乘客前置气囊触发器 2（装配加拿大版/代码 460 或美版/代码 494）
R12/51
左后安全带气囊触发器（装配安全带气囊/代码 306）
R12/6
左后安全带紧急拉紧器触发器
R12/52
右后安全带气囊触发器（装配安全带气囊/代码 306）
R12/7
右后安全带紧急拉紧器触发器
R12/69
惰性保护系统触发器（采用替代制冷剂/代码 2U8 和汽油发动机）
仪表盘,部件说明
A1
GF54.30-P-6000FG
辅助加热器控制单元, 部件说明
型号 213
带代码228 (辅助暖气)
A6n1
GF83.70-P-4066FG
主机（Headunit）部件描述
型号 213
带代码520 (Audio 20 USB)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码522 (Audio 20 收音机)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FG
型号 213
带代码522 (Audio 20 收音机)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码520 (Audio 20 USB)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGA
型号 213
带代码506 (收音机 Audio 20 NTG 5.5)
型号 213
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGB
音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明
型号 213
除了代码446 (Touchpad only)
A40/9
GF54.21-P-4501FG
触摸垫部件描述
型号 213
带代码446 (Touchpad only)
型号 213
带代码448 (Touchpad)
A105
GF54.21-P-4511FG
辅助防护装置控制单元, 部件说明
N2/10
GF91.60-P-4080FG
共轨喷射系统柴油机 (CDI) 控制单元的部件说明
型号 213 带发动机642.8
N3/9
GF07.16-P-6000OGW
型号 213 （213.016/216除外） 带发动机654.9
N3/9
GF07.16-P-6000ORC
型号 213.016/216 带发动机654.9
N3/9
GF07.16-P-6000ORE
电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元的部件说明
型号 213 带发动机177.9
N3/10
GF07.61-P-6000MNA
型号 213 （213.050/053/153除外） 带发动机274.9
N3/10
GF07.61-P-6000MRD
型号 213.050/053/153 带发动机274.9
N3/10
GF07.61-P-6000MRP
型号 213 带发动机276.8
N3/10
GF07.61-P-6000MND
前侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/6
GF54.21-P-7010FG
后侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/8
GF54.21-P-7030FG
空调控制单元部件描述
N22/1
GF83.40-P-2250FG
驾驶员座椅控制单元的部件说明
型号 213
带代码275 (记忆套件)
N32/1
GF91.29-P-5231FG
左前车门控制单元的部件说明
N69/1
GF72.29-P-6001FG
右前车门控制单元,部件说明
N69/2
GF72.29-P-6009FG
后车门控制单元的部件说明
N69/3、N69/4
GF72.29-P-6021FG
上部控制面板控制单元, 部件说明
N72/1
GF54.21-P-6040FG
电子点火开关控制单元的部件说明
N73
GF80.57-P-6001FG
重量传感系统 (WSS) 控制单元的部件说明
型号 213
带代码U10 (前排乘客气囊自动关闭)
N110
GF91.60-P-4069FG
传动系统控制单元部件描述
型号 213 带发动机177.9
N127
GF54.21-P-2141MNA
型号 213 带发动机274.9, 276.8
N127
GF54.21-P-2141MRP
型号 213 带发动机642.8
型号 213 （213.016/216除外） 带发动机654.9
N127
GF54.21-P-2141ORC
型号 213.016/216 带发动机654.9
N127
GF54.21-P-2141ORE
辅助防护系功能的功能说明目录
GF91.60-P-0996FG
