用户陈述/服务站结论
用户陈述/服务站结论
车头底部护板有油渍。
维修站维修情况
检查发现油渍来自发动机涡轮增压器。
技术背景
生产线解决方案
售后服务解决方案
技术支持情况
1、清洁油渍并原地怠速试车，检查涡轮增压器供油管管口及回油管管口，以及涡轮增压器本体及卡箍处，发现涡轮增压器供油管管口（涡轮端）处有新的油渍渗出。（图1）
图1 涡轮增压器供油管管口（涡轮端）处有黄色油迹
2、拆下涡轮增压器供油管，检查涡轮增压器供油口密封区域附近，发现密封圈内侧破损（图2）。

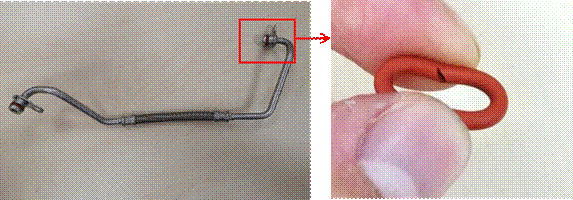

图2 供油口密封圈内侧破损
3、更换供油管密封圈后，故障排除。
维修建议
对于涡轮增压器相关渗油抱怨，在清洁油渍后，原地怠速试车，检查确认渗油点。
| • | 注意：建议自上而下对涡轮增压器及周围区域进行检查，以便排除上部零件对下部零件的干扰。检查顺序：供油管口A → 回油管口B → 供油管口C → 回油管口D → 供油管E → 回油管F（图3）。 |

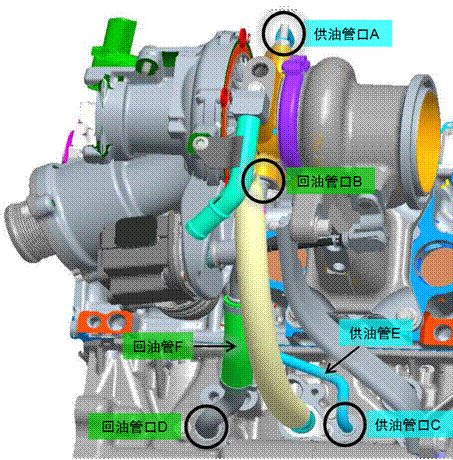

图3 涡轮增压器管路结构图
1、自上而下依次检查：供油管涡轮端管口A（位于增压器上部）、回油管涡轮端管口B（位于增压器下部）、供油管缸体端管口C（位于发动机缸体排气侧）、回油管缸体端管口D（位于发动机缸体排气侧）。确认是管口位置渗油后，检查管口密封圈区域：取下密封圈，检查密封槽及密封圈内外侧，根据情况更换密封圈。
2、检查涡轮增压器供油管管身E及回油管管身F，若确认管身泄漏，根据情况更换供油管或回油管。
3、完成以上相关零件的检查与维修后，进行试车，确认故障是否修复。
配件信息
| 发动机代码 |
CUF/DBH |
CUG/DBJ |
DBF |
CUH |
| 供油管密封圈 |
N 900 672 02 |
N 900 672 02 |
N 900 672 02 |
N 900 672 02 |
| 回油管密封圈 （涡轮端） |
WHT 006 113(绿) |
WHT 006 113(绿) |
WHT 006 113(绿) |
WHT 006 113(绿) |
| 回油管密封圈 （缸体端） |
WHT 006 112(黑) |
WHT 006 112(黑) |
WHT 006 112(黑) |
WHT 006 112(黑) |
| 机油供油管 |
06K 145 778 AM/ 06K 145 778 AC |
06K 145 778 AG/ 06K 145 778 AJ |
06K 145 778 AJ |
06L 145 778 G/ 06L 145 778 L |
| 机油回油管 |
06K 145 735 Q |
06K 145 735 N/ 06K 145 735 AC |
06K 145 735 AC |
06L 145 735 F/ 06L 145 735 G |
备注：
（1）请根据车辆发动机代码及实际零件损坏情况，按照上表订购所需配件。
（2）上表配件清单与本车辆维修报告定稿时的电子配件目录状态一致。之后如果电子配件目录发生更新，配件零件号可能发生变化，在这种情况下，请以电子配件目录中的最新配件零件号为准！
