用户抱怨/故障现象

行驶中车辆组合仪表屏幕提示“请检查冷却液！参阅用户手册！”。

图1 组合仪表屏幕提示“请检查冷却液”

维修站维修情况

更换冷却液泵和冷却液泵壳体总成后使用一段时间，故障再次出现。

技术支持情况

检查确认冷却液泵壳体总成与缸体间有明显缝隙（图2），防冻液从缝隙中漏出，为经销商前次维修不规范导致。重新按规范安装冷却液泵壳体总成后，故障排除。

图2 冷却液泵壳体总成与缸体间有明显缝隙

维修建议

本例重复维修是由于经销商维修人员在更换冷却液泵壳体总成时未按照维修手册规范操作导致的。

特此强调，在进行第三代EA888发动机更换冷却液泵壳体总成拆装时，务必严格按照维修手册相关章节规范地操作。尤其注意几点：

1、安装冷却液泵壳体总成及其密封圈时，请勿在该密封圈上涂油脂或打胶（图3）。

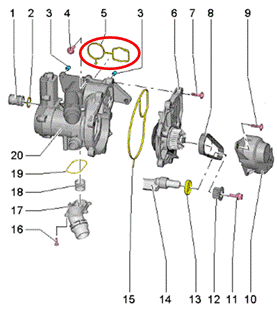

图3 冷却液泵壳体密封圈

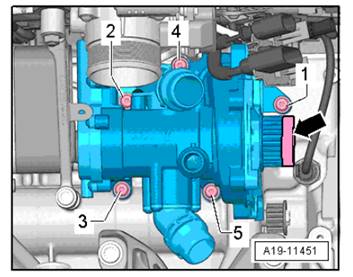

2、冷却液泵壳体总成螺栓拧紧力矩和拧紧顺序：以9Nm的力矩按顺序1~5拧紧螺栓（图4）。

图4 冷却液泵壳体总成螺栓拧紧要求

相关维修手册
