拆卸和安装紧急呼叫模块和通信单元控制单元 -J949-
拆卸
–  关闭点火开关并断开所有用电器。
–  将点火钥匙存放于车外，以防止点火开关被意外打开。
hinweis  提示
t  如果更换紧急呼叫模块和通信单元控制单元 -J949- 必须严格按照维修手册所描述的步骤进行。
t  更换过程必须在 iCream 系统中进行如下操作：
1 -  创建任务委托书
2 -  派工
3 -  维修发料
4 -  追溯零件登记
5 -  上报换件请求（在上报换件请求之前严禁安装新的紧急呼叫模块和通信单元控制单元 -J949- ）
6 -  RTM 功能查询（在安装新的紧急呼叫模块和通信单元控制单元 -J949- 并完成匹配防启动锁和控制单元软件配置之后执行）
–  拆卸驾驶员侧仪表板下饰板。
→ 修理组：68

–  拔下插头 -2-。
–  拧出螺栓 -箭头-，向下取出带有固定支架的紧急呼叫模块和通信单元控制单元 -J949--1-。
  CH91-10660

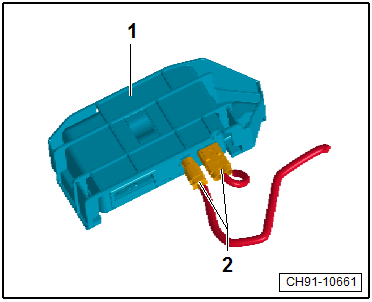

–  拔下紧急呼叫模块和通信单元控制单元 -J949--1- 的连接插头 -2-。
  CH91-10661

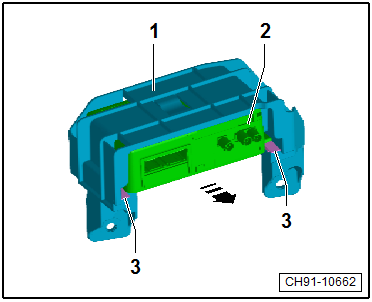

–  松开固定卡子 -3-，沿 -箭头- 方向从固定支架 -1- 中取出紧急呼叫模块和通信单元控制单元 -J949--2-。
安装
安装以拆卸的相反顺序进行，同时注意下列事项：
在更换紧急呼叫模块和通信单元控制单元 -J949- 之后，必须使用笔记本车辆诊断系统 -VAS 6150X- 进行如下操作：
t  匹配防启动锁
t  控制单元软件配置
拧紧力矩
t  → Kapitel
