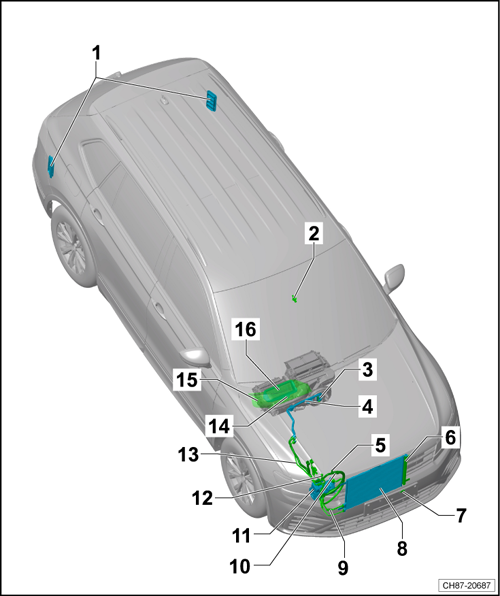

乘员区外的部件 - 安装位置概览（适用于途观L插电式混合动力版（Tiguan L PHEV））
CH87-20687
1 -  乘员区排气通风装置
q   检查 → Kapitel
q   拆卸和安装 → Kapitel
2 -  空调器空气湿度传感器 -G260-
q   拆卸和安装
→ 修理组：92
q   在笔记本车辆诊断系统 -VAS 6150系列-中选择“引导型功能”模式
q   安装位置：雨水与光线识别传感器 -G397-中
3 -  膨胀阀
q   拆卸和安装 → Kapitel
4 -  带有内部热交换器的制冷剂管路
q   连接至冷凝器和空调压缩机
q   拆卸和安装 → Kapitel
5 -  抽排和加注阀
q   低压端
q   用于排放、加注和测量
q   总是拧紧带密封垫的保护盖
q   说明，拆卸和安装 → Kapitel
6 -  带有干燥器的储液罐
7 -  车外温度传感器 -G17-
q   拆卸和安装 → Kapitel
q   在笔记本车辆诊断系统 -VAS 6150系列-中选择“引导型功能”模式
q   安装位置：前保险杠的左下方
8 -  冷凝器
q   拆卸和安装 → Kapitel
9 -  制冷剂管路
q   连接压缩机和冷凝器
10 -  制冷剂管路
q   低压侧
q   通向配有内部热交换器的制冷剂管路
11 -  空调压缩机 -V454-
q   拆卸和安装 → Kapitel
q   磨合说明 → Kapitel
12 -  抽排和加注阀
q   高压端
q   用于排放、加注和测量
q   总是拧紧带密封垫的保护盖
q   拆卸和安装 → Kapitel
13 -  制冷剂管路
q   高压侧
q   通向配有内部热交换器的制冷剂管路
14 -  空气质量传感器 -G238-
q   拆卸和安装 → Kapitel
15 -  进气格栅盖板
q   拆卸和安装 → Kapitel
16 -  新鲜空气进气格栅
q   拆卸和安装 → Kapitel
