拆卸和安装后桥主传动，Tiguan 2009 ►，New Tiguan 2013 ►
拆卸
简要说明
在举升车辆之前，必须在行李箱内钻两个孔。车辆“出厂时”已经标记好两个孔的位置。通过该孔可以“找到”后桥主传动连接到副梁底部的固定螺栓。
在变速箱前部旋出摆动支承支架的螺栓。后桥稳定杆需要拆下，四驱传动轴从后桥主传动上拆下。从后桥主传动上断开电气插头和透气管。
排气系统的“后半部分”需要拆下。从后桥主传动上拆下、举起和固定四驱传动轴。
后桥主传动沿行驶方向降低并取下。

CH39-10013

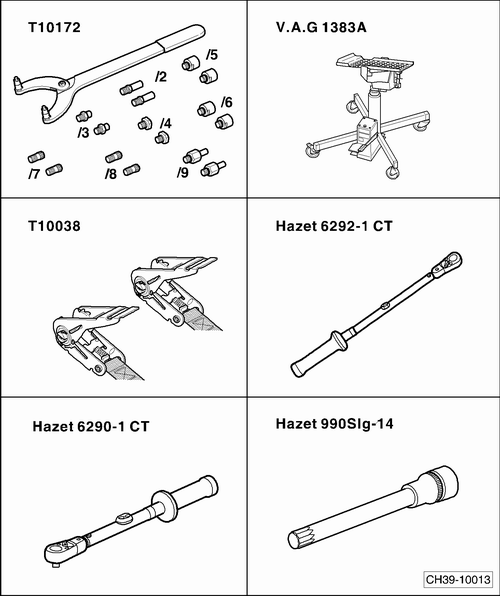

所需要的专用工具和维修设备
t  定位扳手 -CT10172- 或 -T10172-
t  发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383 A-
t  绑带 -T10038-
t  扭力扳手（40－200Nm） -HAZET 6292-1CT- 或 -V.A.G 1332-
t  扭力扳手（5－60Nm） -HAZET 6290-1CT- 或 -V.A.G 1331-
t  14mm星型特长套筒 -HAZET 990SLg-14- 或 -T10061-
t  手钻
t  扩孔钻头
t  防护眼镜

–  掀起行李箱内的地板地毯。
–  取出备胎。

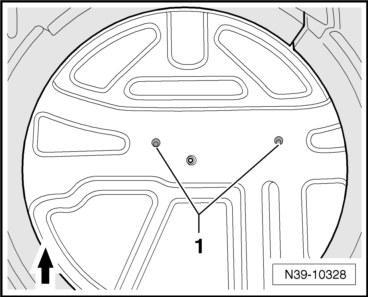

–  找到行李箱底板上的两个标记 -1-。
l  -箭头- 朝向行驶方向。
  N39-10328

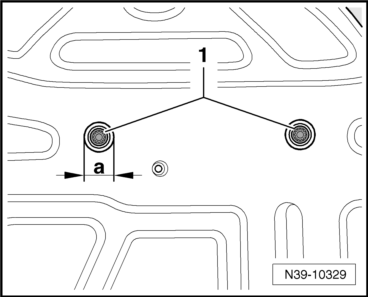

–  在标记 -1- 处使用尺寸为 -a- = 26 mm Ø的钻头钻两个孔。在钻孔时尽量抽取碎屑。
–  将钻孔去毛刺并小心地清除碎屑。
密封钻孔。使用塞子 -N 908 572 01-。
  N39-10329
–  旋出两个螺栓 -1- 并拉出。拧紧力矩：70 Nm
hinweis  提示
螺栓必须更换。
–  举升车辆。
  N39-10329
–  使用绑带 -T10038- 将前排气管 -A- 绑在四驱传动轴的中间轴承上。
  N39-10323

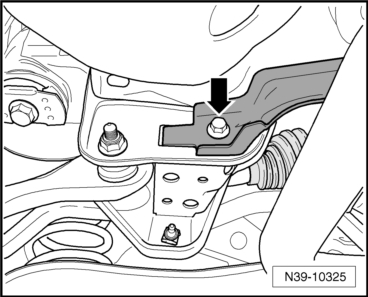

–  从副梁上旋出后排气管支架的螺栓 -箭头-。
  N39-10325

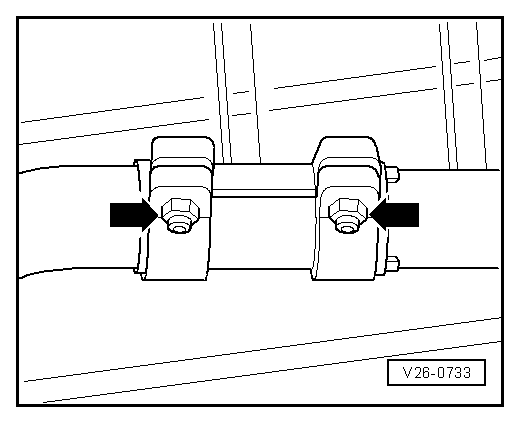

–  松开双夹箍的螺母 -箭头-，断开排气系统并拆卸排气系统的后半部分。
→ 修理组：26
–  拆卸底部隔音板。
→ 外部车身维修; 修理组：66
  V26-0733

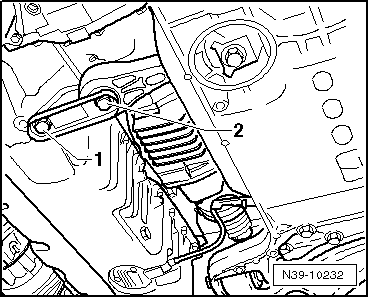

–  旋出螺栓 -1- 和 -2- 并拆下摆动支承的支架。
  N39-10232
为防止损坏左后汽车高度传感器 -G76--1- ：
–  断开插头，旋出传感器的固定螺栓。

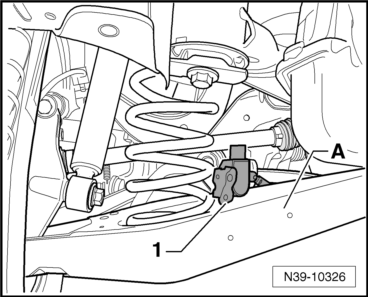

–  将左后汽车高度传感器 -G76--1- 悬挂在下摆臂 -A- 上。
  N39-10326

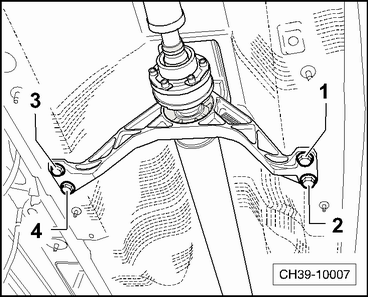

–  旋出中间轴承的固定螺栓 -1- 和 -3-。
–  拆卸四驱传动轴隔热盖板。
–  松开四驱传动轴中间轴承的固定螺栓 -2- 和 -4- 两圈，但是不要拆下。
  CH39-10007

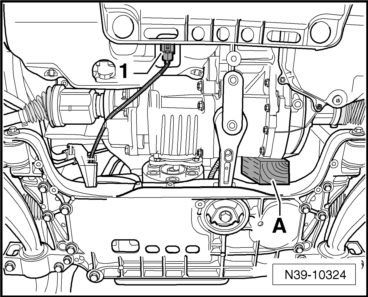

–  用手将“发动机和变速箱”向前推并在这个位置放置一块合适的木块 -A-。
  N39-10324
为防止四驱传动轴不平衡而产生噪声：
  N01-0453
–  在拆卸前，检查四驱传动轴后部柔性连接盘和 Haldex 耦合器输入法兰上是否有相对位置标记 -箭头-。如果没有标记，首先对四驱传动轴后部柔性连接盘和 Haldex 耦合器输入法兰做相对位置标记 -箭头-。
  N39-0836
–  用定位扳手 -CT10172- 或 -T10172- 在四驱传动轴的后部把持住四驱传动轴。
  N37-10410

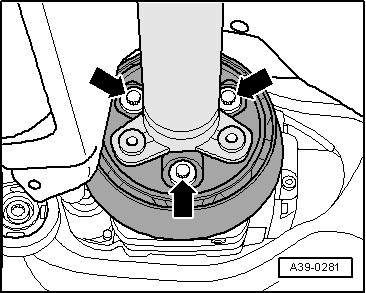

–  旋出四驱传动轴的螺栓 -箭头-。
  A39-0281

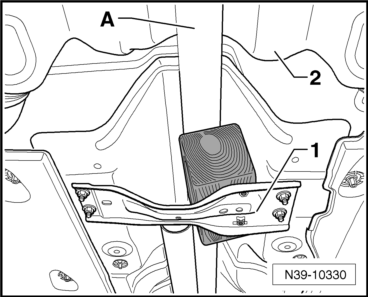

–  从后桥主传动上抽出四驱传动轴 -A- 并抬高到燃油箱 -2- 的中间底部位置。用合适的木块将四驱传动轴支撑在排气管支架上。
achtung image   注意！
在这个过程中不要损坏燃油箱 -2-。
  N39-10330
–  松开前部橡胶金属轴承的螺栓 -箭头-，不要超过 5 圈。
后桥主传动的后部必须能够自由移动以便拆卸和安装传动轴。
–  从后桥主传动上松开左侧传动轴。
  A37-10008
–  将后桥主传动的后部 -A- 抬起 -箭头 1-，并沿 -箭头 2- 方向尽可能地向右推。
–  从法兰上拆卸左侧传动轴 -B- 并小心地降低。
建议使用电线塑料扎带将左侧传动轴悬吊在副梁上。
–  将后桥主传动回到安装位置。
–  从后桥主传动上松开右侧传动轴。
  N39-10331

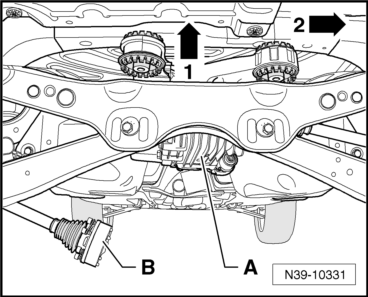

–  将后桥主传动的后部 -A- 抬起 -箭头 1-，并沿 -箭头 2- 方向尽可能地向左推。
–  从法兰上拆卸右侧传动轴 -B- 并小心地降低。
建议使用电线塑料扎带将右侧传动轴悬吊在副梁上。
–  将后桥主传动回到安装位置。
–  拆卸稳定杆。
→ 修理组：42

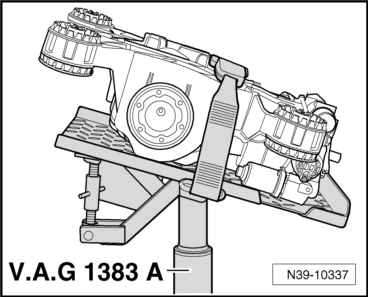

–  用发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A- 支撑后桥主传动，并用通用支架和绑带 -T10038- 将其固定住以防止后桥主传动掉落。
  N39-10332

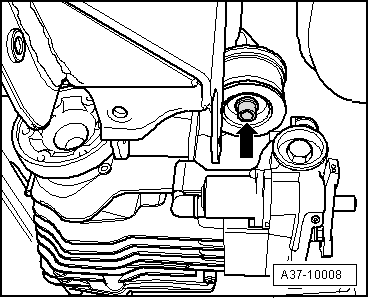

–  从前部橡胶金属轴承上旋出螺栓 -箭头-。
螺栓必须更换。
  A37-10008

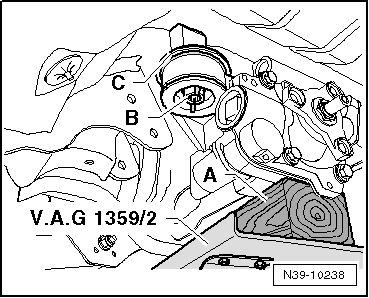

–  从橡胶金属轴承上拆卸盖板 -C-。
  N39-10238
–  按照图示倾斜后桥主传动并同时将其略微降低。
  N39-10337
–  将插头 -A- 从全轮驱动控制单元 -J492- 上拔下。
–  将透气管 -箭头- 从后桥主传动上拔下。
–  要拆卸后桥主传动，将其再降低并“向前”拉，确保与周围的部件有足够的“间隙”，不要损坏周围的部件。
安装
–  将后桥主传动固定到发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A- 上。
  N39-10225
–  将后桥主传动调整到图示的位置。
  N39-10337

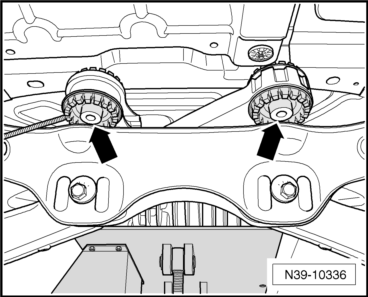

–  升起后桥主传动并将后部橡胶金属轴承安装到副梁上 -箭头-，注意观察后桥主传动与其它部件的间隙。不要损坏其它部件。
  N39-10336
–  将插头 -A- 连接到全轮驱动控制单元 -J492- 上。
–  将透气管 -箭头- 安装到后桥主传动上的透气孔上。
–  使用发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A- 升起后桥主传动到安装位置。
  N39-10225
–  将盖板 -C- 放置到橡胶金属轴承上。
  N39-10238
–  完全拧紧前部橡胶金属轴承的螺栓 -箭头-，然后松开不超过 5 圈。
后桥主传动的后部必须能够自由移动以便拆卸和安装传动轴。
–  从车辆下部移走发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A-。
–  安装稳定杆。
→ 修理组：42
安装稳定杆之前，左右两侧传动轴必须已放置在稳定杆上方。
  A37-10008
–  将后桥主传动的后部 -A- 抬起 -箭头 1-，并沿 -箭头 2- 方向尽可能地向左推。
–  小心地将右侧传动轴 -B- 向上导入到右侧传动轴法兰上。
–  将后桥主传动回到安装位置。
–  将右侧传动轴安装到后桥主传动上。
  N39-10332
–  将后桥主传动的后部 -A- 抬起 -箭头 1-，并沿 -箭头 2- 方向尽可能地向右推 -箭头 2-。
–  小心地将左侧传动轴 -B- 向上导入到左侧传动轴法兰上。
–  将后桥主传动回到安装位置。
–  将左侧传动轴安装到后桥主传动上。
  N39-10331
–  从“底部”拧紧后桥主传动的固定螺栓 -箭头-。拧紧力矩。 → Kapitel
–  将四驱传动轴安装到后桥主传动上。
  A37-10008
–  用定位扳手 -CT10172- 或 -T10172- 在四驱传动轴的后部把持住四驱传动轴。
  N37-10410
–  拧紧四驱传动轴的螺栓 -箭头-。拧紧力矩：60 Nm。
  A39-0281
–  使用“新”的螺栓 -1- 和 -2- 拧紧摆动支承。拧紧力矩
→ 修理组：40
–  安装底部隔音板。
→ 外部车身维修; 修理组：66
  N39-10232
–  无应力地安装中间轴承。拧紧螺栓 -1、2、3- 和 -4-。拧紧力矩 → Kapitel
–  安装左后汽车高度传感器 -G76-。
→ 修理组：42
用笔记本车辆诊断系统 -VAS 6150A-、-VAS 6150B-、-VAS 6150C-、-VAS 6150D- 进行大灯的基础设定。
–  安装四驱传动轴隔热盖板。
–  安装排气系统。
→ 修理组：26
  CH39-10007
–  从行李箱内的钻孔中安装两个“新的”螺栓 -1- 并拧紧。拧紧力矩。 → Kapitel
–  密封钻孔。使用塞子 -N 908 572 01-。
如果后桥主传动被更换了：
–  检查 Haldex 耦合器油液位并加注。 → Kapitel
–  检查后桥主传动的齿轮油液位并加注。 → Kapitel
