拆卸和安装后桥主传动，All New Tiguan L 2017 ►，Teramont 2017 ►，All NewTiguan L 2019 ►，Teramont 2019 ►，Tharu 2019 ►，Teramont X 2020 ►
CH34-10446

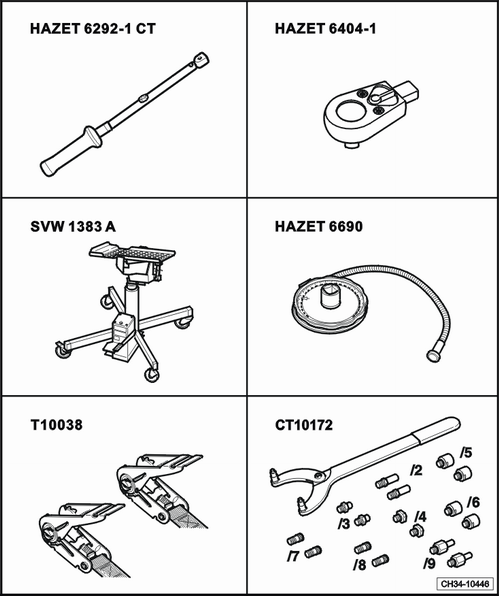

所需要的专用工具和维修设备
t  扭力扳手（5－60Nm） -HAZET 6292-1CT- 或 -V.A.G 1332-
t  棘轮头 -HAZET 6404-1-
t  发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A-
t  角度盘 -HAZET 6690- 或 -V.A.G1756-
t  绑带 -T10038-
t  定位扳手 -CT10172- 或 -T10172-

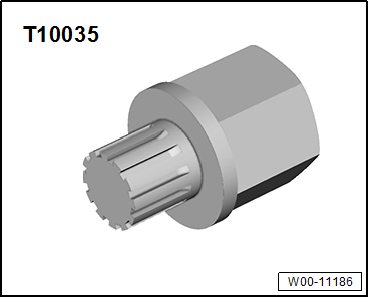

t  12角套筒扳手 -HAZET 990-14- 或 -T10035-
  W00-11186
拆卸
–  拧出螺栓 -箭头-，松开双夹箍，拆下后部消声器。
→ 修理组：26
  V26-0733
–  在消声器 -1- 中插入一根管子或者撬棍 -3-，并放到排气管支架 -2- 上。
hinweis  提示
排气装置的耦合元件弯折不得超过 10°，否则有损坏的危险。
–  从后桥主传动上拧出左侧和右侧传动轴的连接螺栓。
→ 底盘; 修理组：42
  N39-10758
–  在拆卸前，检查四驱传动轴后部柔性连接盘和 Haldex 耦合器输入法兰上是否有相对位置标记 -箭头-。如果没有标记，首先对四驱传动轴后部柔性连接盘和 Haldex 耦合器输入法兰做相对位置标记 -箭头-。
  N39-0836
–  用定位扳手 -CT10172- 或 -T10172- 反向把持住四驱传动轴。
  N37-10410
–  拧出螺栓 -箭头-，将四驱传动轴从后桥主传动上拆下。
–  拆卸后部稳定杆。
→ 底盘; 修理组：40
  A39-0281

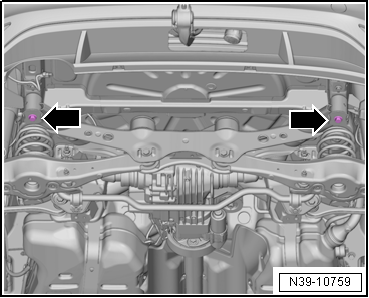

–  按要求松开副梁上的 4 个螺栓 -箭头-，注意安装定位销，并整体下降副梁约 80mm。
→ 底盘; 修理组：42
  N39-10759

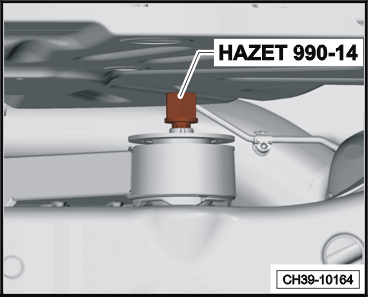

–  使用 12角套筒扳手 -HAZET 990-14- 或 -T10035- 拧出后桥主传动的 2 个螺栓。
–  重新安装副梁，拧入 4 个旧螺栓。
→ 底盘; 修理组：42
  CH39-10164

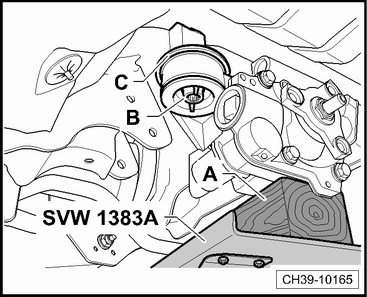

–  在发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A- 上放置一块合适的木头 -A-，并支撑在后桥主传动下方。
–  拧出螺栓 -B-，拆下上部垫圈 -C-。
–  尽量往后推后桥主传动，小心地将四驱传动轴从后桥主传动上脱开。
hinweis  提示
  CH39-10165
在拆卸时不要倾斜四驱传动轴，应水平地拉出或推入四驱传动轴，不得损坏四驱传动轴密封圈 -箭头-，否则需整体更换四驱传动轴。
–  在排气管支架上放置一块布，并将四驱传动轴放置在上面，以避免损坏四驱传动轴的漆面。
  V39-1817
–  再次拧紧前部橡胶金属轴承的螺栓 -箭头-，并旋松不超过 5 圈。
hinweis  提示
后桥主传动的后部必须能够自由移动，以便拆卸和安装传动轴。
–  移除发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A-。
  A37-10008
–  将后桥主传动的后部 -A- 沿 -箭头 1- 方向抬起 ，并沿 -箭头 2- 方向尽可能地向右推。
–  从法兰上拆下左侧传动轴 -B-，并小心地降低。
hinweis  提示
使用塑料扎带将左侧传动轴捆绑于副梁上。
  N39-10331
–  将后桥主传动的后部 -A- 沿 -箭头 1- 方向抬起 ，并沿 -箭头 2- 方向尽可能地向左推。
–  从法兰上拆下右侧传动轴 -B-，并小心地降低。
hinweis  提示
使用塑料扎带将左侧传动轴捆绑于副梁上。
–  将后桥主传动推回至安装位置。
  N39-10332
–  在发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A- 上放置一块合适的木头 -A-，并支撑在后桥主传动下方。
–  拧出螺栓 -B-。
  CH39-10165
–  如图所示，将后桥主传动倾斜，并同时略微降低。
  N39-10337
–  从全轮驱动控制单元 -J492--A- 上拔下插头 -B-。
hinweis  提示
无需注意 -C-。
  A39-10678
–  拔下后桥主传动上的排气管 -箭头-。
hinweis  提示
无需注意 -A-。
  N39-10225
–  如图所示，慢慢下降后桥主传动。
Vorsicht image   当心！
在下降和移动后桥主传动时，应小心操作以确保其与周围部件有足够的间隙，不要因触碰而损坏周围部件。
安装
安装以拆卸的相反顺序进行，同时注意以下事项：
  N39-10337
–  使用绑带 -T10038- 固定住后桥主传动，避免其掉落。
–  将后桥主传动调整到图示位置。
  N39-10337
–  将止动盘 -B- 正确的安装在橡胶 -A- 上。
hinweis  提示
在正确安装状态下橡胶 -A- 可防止止动盘 -B- 在后续安装过程中滑落。
–  使用发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A- 将后桥主传动抬高至安装位置。
  N34-10742
–  将排气管 -箭头- 连接到后桥主传动上。
–  连接全轮驱动控制单元 -J492- 的插头 -A-。
  N39-10225
–  将垫圈 -C- 放到前部橡胶金属轴承上。
  CH39-10165
–  拧紧旧螺栓 -箭头-。为了让后桥主传动后部可以自由移动，重新拧松螺栓不超过 5圈。
–  从车辆下部移走发动机/变速箱专用举升器 -SVW 1383A- 或 -V.A.G 1383A-。
  A37-10008
–  将后桥主传动的后部 -A- 沿 -箭头 1- 方向抬起 ，并沿 -箭头 2- 方向尽可能地向左推。
–  小心地将右侧传动轴 -B- 向上导入到右侧传动轴法兰上。
–  将后桥主传动推回至安装位置。
–  将右侧传动轴安装到后桥主传动上。
  N39-10332
–  将后桥主传动的后部 -A- 沿 -箭头 1- 方向抬起 ，并沿 -箭头 2- 方向尽可能地向右推。
–  小心地将左侧传动轴 -B- 向上导入到左侧传动轴法兰上。
–  将后桥主传动推回至安装位置。
–  将左侧传动轴安装到后桥主传动上。
  N39-10331
–  拧出后桥主传动前部橡胶金属轴承螺栓 -箭头-，尽量将后桥主传动往后推。
  A37-10008
–  将四驱传动轴安装到后桥主传动上，注意两者的标记点 -箭头- 应对齐，并用手拧紧连接螺栓。
hinweis  提示
  N39-0836
在拆卸时不要倾斜四驱传动轴，应水平地拉出或推入四驱传动轴，不得损坏四驱传动轴密封圈 -箭头-，否则需整体更换四驱传动轴。
  V39-1817
–  松开副梁上的 4 个螺栓 -箭头-，并整体下降副梁约 80 mm。
→ 底盘; 修理组：42
hinweis  提示
更换后桥主传动固定螺栓。
  N39-10759
–  使用 12角套筒扳手 -HAZET 990-14- 或 -T10035- 拧紧后桥主传动后部 2 个新螺栓至 60 Nm。
  CH39-10164
–  如图所示，在 12角套筒扳手 -HAZET 990-14- 或 -T10035- 和止动盘上用绿色笔做相对位置标记。
–  取下 12角套筒扳手 -HAZET 990-14- 或 -T10035-，在绿色标记的另外一侧用红色笔做记号，两者相差 180°。
–  根据绿色标记再次安装 12角套筒扳手 -HAZET 990-14- 或 -T10035-。
–  再次拧紧螺栓直到 12角套筒扳手 -HAZET 990-14- 或 -T10035- 上的红色标记与止动盘上的绿色标记对齐，此时表明螺栓继续旋转了 180°。
–  用同样的方法将后桥主传动的另外一个螺栓拧紧至额定要求。
–  重新安装副梁。
→ 底盘; 修理组：42
hinweis  提示
  CH39-10173
检查止动盘 -C- 是否已经安装。
–  拧紧新螺栓 -B- 至额定要求。 → Kapitel
  CH39-10165
–  连接全轮驱动控制单元 -J492--A- 的插头 -B-。
hinweis  提示
无需注意 -C-。
–  将四驱传动轴和后桥主传动连接螺栓拧紧至额定要求。 → Kapitel
–  拧紧左侧和右侧传动轴螺栓至额定要求。
→ 底盘; 修理组：42
–  安装后部稳定杆。
→ 底盘; 修理组：40
–  安装后部排气管。
→ 修理组：26
如果后桥主传动已更换：
–  检查 Haldex 耦合器的液位。 → Kapitel
–  检查后桥主传动中的齿轮油液位。 → Kapitel
拧紧力矩
t  → Kapitel „后桥主传动 - 装配概览“
