机电控制单元 - 装配概览

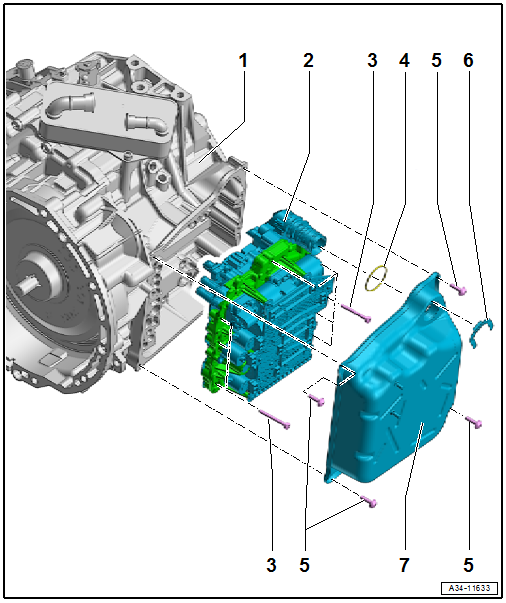

A34-11633
1 -  变速箱
2 -  机电控制单元 -J743-
q   拆卸和安装 → Kapitel
3 -  螺栓
q   9 个
q   拧紧力矩和拧紧顺序 → 插图
q   更换
4 -  密封圈
q   更换
5 -  螺栓
q   4 个
q   8 Nm + 继续旋转 90°
q   更换
6 -  固定卡子
q   更换
7 -  油底壳
q   拆卸和安装 → Kapitel
q   更换


机电控制单元螺栓 - 拧紧力矩和拧紧顺序
hinweis  提示
每次更换以角度控制方式（例如：30 Nm + 继续旋转 90°）拧紧的螺栓。
–  分 3 步拧紧螺栓：
  N35-10477
步骤 螺栓 拧紧力矩 / 继续旋转角度
1. -1- ～ -9- 用手预拧紧
2. -1- ～ -9- 8Nm
3. -1- ～ -9- 继续旋转45°
