拆卸和安装油底壳
CH13-10218

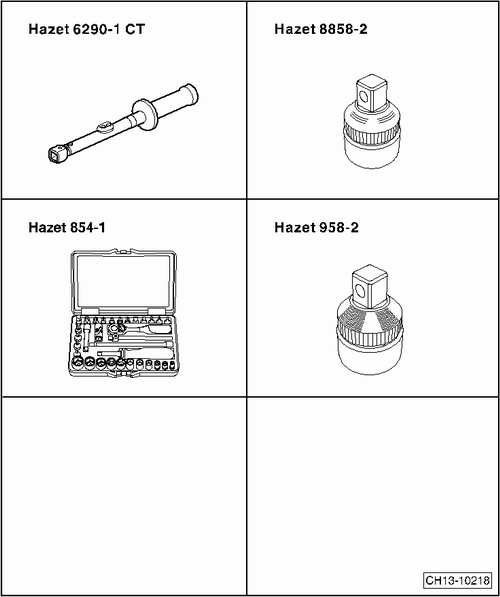

所需要的专用工具和维修设备
t  扭力扳手 -Hazet 6290-1 CT- 或 -V.A.G 1331-
t  转换接头（3/8 转 4/1） -Hazet 8858-2-
t  小型套装工具 -Hazet 854-1-
t  转换接头 -Hazet 958-2-
t  棘轮头 -Hazet 6403-1-
t  角度盘 -Hazet 6690-


t  TORX 工具 -Hazet 1557/32-
hinweis  提示
变速箱安装在车上的情况下即可对油底壳完成拆卸和安装。
拆卸
Vorsicht image   当心！
t  务必确保没有脏物进入变速箱内部。
t  如果异物进入已被拆卸的机电控制单元 -J743- 或变速箱油泵中会导致变速箱功能性故障。
t  有关变速箱油滤清器的更换说明。 → Kapitel
–  将换档杆置于“P”档。
–  关闭点火开关后，断开蓄电池接地线。
→ 修理组：27
–  拆卸发动机舱底部隔音板。
→ 修理组：50
  CH34-10319
–  松开螺纹卡箍 -箭头-，拆下增压空气冷却器和增压空气管路之间的连接软管 -1-。
  CH21-10085
–  旋出螺母 -2-，取下线束支架 -1-。
hinweis  提示
旋出下部螺母 -2-，必须拆下发动机底部隔音板后从下面旋出。
hinweis  提示
  S34-0907

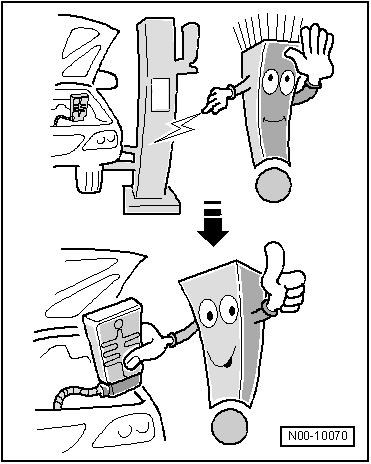

由于人体静电，在接触变速箱的电气部件和换档操纵机构时，这些静电会导致电气部件或电气控制系统的功能故障。
–  在操作电气部件之前，先触摸一个接地的物体，例如水管或举升机。不要直接触碰插头触点。
  N00-10070
–  沿 -箭头- 方向旋转机电控制单元插头 -1-，并拔下。
–  排放变速箱油。 → Kapitel
  CH34-10305
–  拆下固定卡子 -3-。
–  以对角的方式旋出螺栓 -1-，拆下带有密封件的油底壳 -2-。
安装
achtung image   注意！
t  务必每次更换螺栓、固定卡子和油底壳。
t  更换机电单元上的密封圈。新的机电控制单元上已装有密封圈。
–  清洁变速箱壳体密封面上的油脂。
  N34-11656

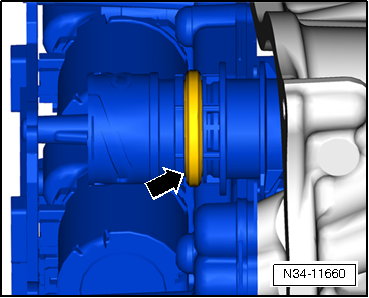

–  更换密封圈 -箭头-。
–  使用变速箱油润滑密封圈。
  N34-11660

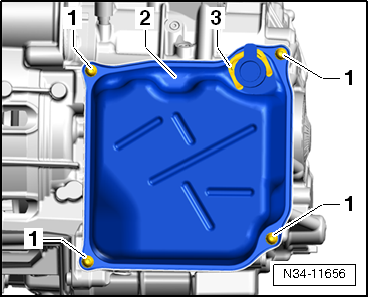

–  安装带密封件的新油底壳 -2-，并使用新螺栓 -1- 以对角方式分几步拧紧至额定要求。拧紧力矩 → 插图
–  安装新固定卡子 -3-。
–  将线束固定支架安装至机电控制单元密封盖上。拧紧力矩：10 Nm。
–  将线束装入机电控制单元 -J743- 的接头并转动使其锁止。
–  安装增压空气冷却器和增压空气管之间的连接软管。
→ 修理组：21
achtung image   注意！
切勿起动发动机！
  N34-11656
–  添加变速箱油并检查变速箱油油位。 → Kapitel
其余的安装以拆卸的相反顺序进行。
  N34-10476
