| t |

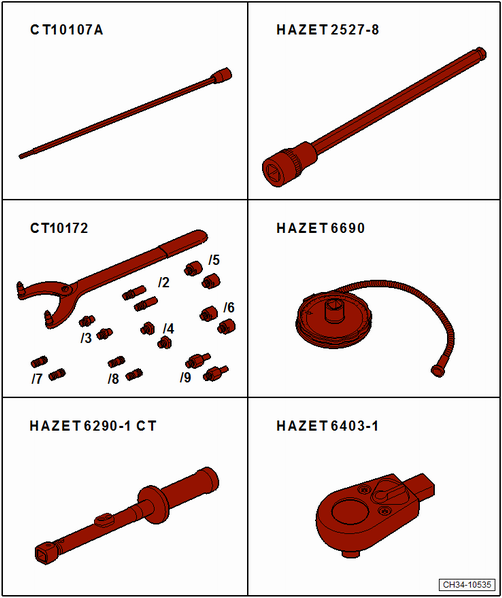

加长内六角套筒 -CT10107A-或 -T10107A- |
| t |
8mm球头六角扳手 -HAZET 2527-8- 或 -3247- |
| t |
定位扳手 -CT10172- 或 -T10172- |
| t |
角度盘 -HAZET 6690- 或 -V.A.G1756- |
| t |
扭力扳手（5－60Nm） -HAZET 6290-1CT- 或 -V.A.G 1331- |
| t |
发动机支座 -CT10533- 或 -T10533- |
| – |
拆卸底部隔音板。
→ 外部车身维修; 修理组：66
|
|
|
 |
| – |
松开卡箍 -箭头-，拆下左侧增压空气软管 -1- 及增压空气导管。 |
|
|
 |
| – |
拔下机油油位和机油温度传感器 -G266- 上的插头 -1-。 |
|
|
 |
| – |

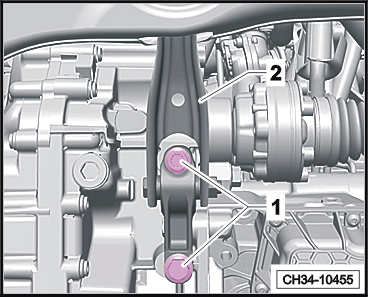

拧出螺栓 -1- 和 -2-，从角变速箱上拆下变速箱支架。 |
|
|
 |
| – |
拧出螺栓 -箭头 A- 和 -箭头 B-，取下隔热板 -1-。 |
|
|
 |
| – |
检查四驱传动轴和角变速箱的法兰上是否有相对位置标记 -箭头-。如果没有，请用记号笔做好相对位置的标记 -箭头-。 |
|
|
 |
| – |
在拆卸和安装柔性连接盘螺栓时，在四驱传动轴的后部用定位扳手 -CT10172- 或 -T10172- 反向把持住四驱传动轴。 |
|
|
 |
| – |
拧出角变速箱与前部柔性连接盘连接螺栓 -箭头-。
→ 四驱传动轴和后桥主传动; 修理组：39
|
 提示
|
|
 |
提示
| – |
拆卸带尾气催化净化器的前排气管。
→ 修理组：26
|
|
|
 |
| – |
如图所示，用螺栓 -1- 将发动机支座 -CT10533- 或 -T10533- 固定在副梁上底部隔音板螺栓孔。 |
| – |
用螺栓 -2- 将发动机支座 -CT10533- 或 -T10533- 固定在变速箱底部摆动支承螺栓孔。 |
| – |
通过旋转发动机支座 -CT10533- 或 -T10533- 的芯轴，将发动机 / 变速箱尽可能地向前推。 |
 注意！
|
提示
|
|
 |
| 在以上过程中，将四驱传动轴从角变速箱上脱开，确保不要损坏密封圈 -箭头-。 |
| – |
在副梁上放置一块抹布，并将四驱传动轴置于上方，以避免损坏四驱传动轴的漆面。 |
|
|
 |
| – |

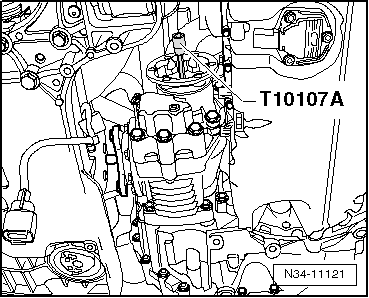

用加长内六角套筒 -CT10107A- 或 -T10107 A- 拧出右侧法兰轴的螺栓。 |
提示
|
|
 |
| – |

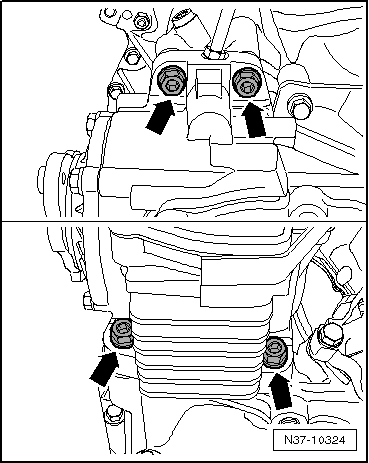

拧出变速箱与角变速箱的上部连接螺栓 -箭头-。 |
| – |
拧出变速箱与角变速箱的下部连接螺栓 -箭头- 并拆下角变速箱。 |
| – |
使用润滑脂 -G 000 100- 润滑花键。 |
提示
| 如果法兰轴上花键的位置不正确（角变速箱无法被按压至变速箱上），可在压入角变速箱的同时旋转法兰轴。 |
 当心！
| 不允许采用拧紧固定螺栓的方法，将角变速箱强制压入至变速箱上。这样会损坏变速箱和角变速箱。在安装过程中，可用塑料锤轻轻敲击法兰轴。 |
|
|
|
 |
| – |
用手拧紧角变速箱新的固定螺栓 -箭头-，并拧紧至额定要求。 → Kapitel |
|
|
|
| – |
用新的螺栓拧紧法兰轴。拧紧力矩： → Kapitel。 |
| – |
旋转发动机支座 -CT10533- 或 -T10533-，同时由另一名维修技师将四驱传动轴与角变速箱对准。确保四驱传动轴上的标记应与角变速箱法兰上的标记对齐。 |
提示
|
|
|
| 在拆卸和安装时不要倾斜四驱传动轴，应水平地拉出或推入四驱传动轴，不得损坏四驱传动轴密封圈 -箭头-，否则需整体更换四驱传动轴。 |
| – |
拆下发动机支座 -CT10533- 或 -T10533-。 |
|
|
|
| – |
拧紧四驱传动轴与角变速箱连接螺栓 -箭头-，并拧紧至额定要求。 → Kapitel |
|
|
 |
| – |
用“新的”螺栓 -1- 和 -2- 拧紧摆动支承。拧紧力矩。
→ 修理组：10
|
| – |
检查角变速箱中的齿轮油液位。 → Kapitel |
| – |
安装底部隔音板。
→ 外部车身维修; 修理组：66
|
| t |
→ Kapitel „角变速箱 - 安装位置概览“ |
|
|
 |
|
