拆卸和安装换挡杆手柄
所需要的专用工具和维修设备

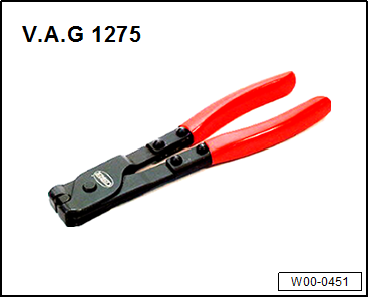

t  燃油管夹箍夹钳 -HAZET 1847-1- 或 -V.A.G 1275-
  W00-0451
t  释放工具 -CT40203- 或 -T40203-
拆卸
–  将换挡杆置于“N”挡。
  CH34-10221

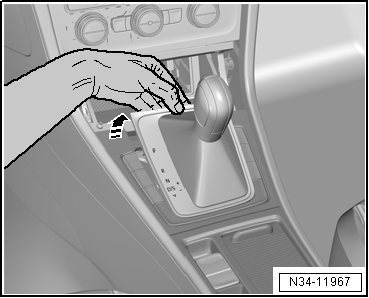

–  沿 -箭头- 方向松开盖板。
–  脱开盖板内挡位指示灯插头。
  N34-11967

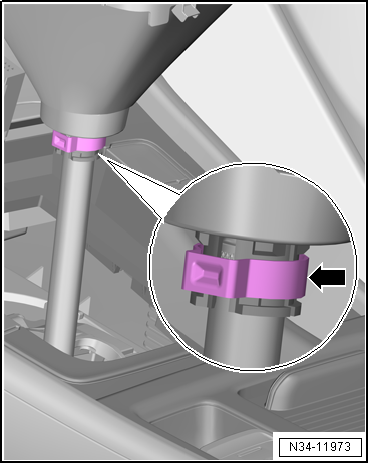

–  割开卡箍 -箭头-。
  N34-11973

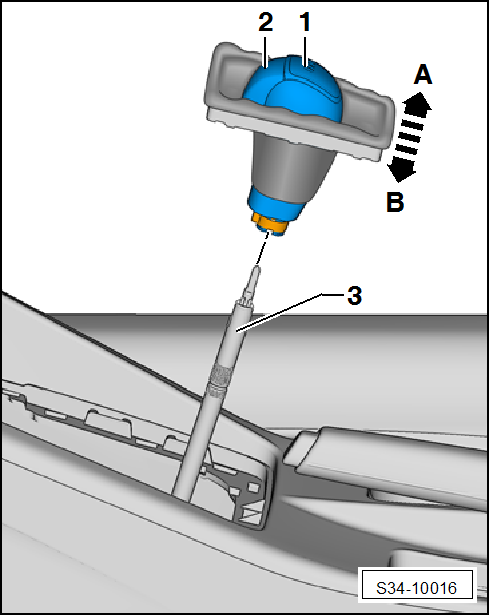

–  不要按住解锁按钮 -2-，将换挡杆手柄 -1- 与换挡杆防尘套一起从换挡杆 -3- 上向上 -箭头 A- 拔出。
  S34-10016
–  当拆下换挡杆手柄后，解锁按钮 -箭头- 会自动处于“安装位置”。
achtung image   注意！
不要将解锁按钮 -箭头- 按入换挡杆手柄中。
安装
安装以拆卸相反的顺序进行，同时注意以下事项：
  N34-10549

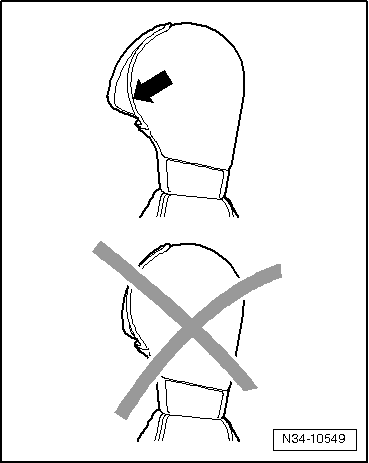

l  换挡杆手柄解锁按钮 -2- 应朝向车辆行驶方向，同时其应向外凸出。
Vorsicht image   当心！
如果无意间将解锁按钮 -2- 压入，必须重新将其调整至安装位置 → Kapitel，以便安装换挡杆手柄，否则有损坏换挡杆拉索的危险。
–  将换挡杆置于“N”挡。
l  解锁按钮已经处于安装位置。
–  将新卡箍套在换挡杆上。
–  将换挡手柄插入到换挡杆上直至止动位置。
检查换挡杆安装是否正确，解锁按钮功能是否正常。
  S34-10016
–  锁紧换挡杆新的卡箍 -箭头-，插上盖板上挡位指示灯插头。
–  安装换挡杆盖板。
  N34-11973
