拆卸和安装换挡操纵机构
所需要的专用工具和维修设备

t  扭力扳手（5－60Nm） -HAZET 6290-1CT- 或 -V.A.G 1331-
  CH10-11447
t  棘轮头 -HAZET 6403-1-
拆卸
–  将换挡杆置于“N”挡。
–  拆卸换挡杆手柄。 → Kapitel
–  拆卸中央通道。
→ 修理组：68
–  拆卸中央通道支架。
→ 修理组：68
  CH10-11448

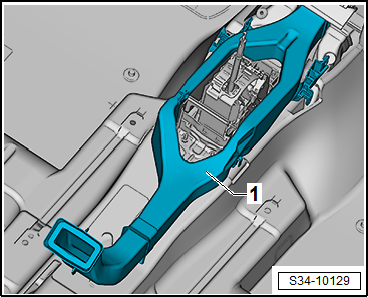

–  拆卸后排出风口空气导管连接件 -1-。
  S34-10129

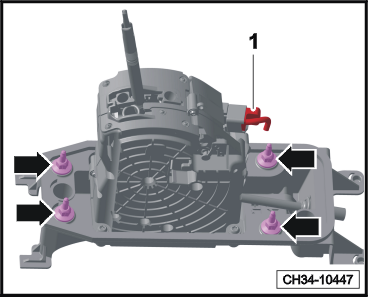

–  从车内拧出螺母 -箭头-，拔下换挡杆锁磁铁 -N110- 的插头 -1-。
–  拆卸车辆底部中央通道隔热盖板。
→ 外部车身维修; 修理组：66
  CH34-10447
–  取下密封垫圈，并拆下防松夹 -箭头-。
hinweis  提示
每次都必须更换防松夹 -箭头-。 → 电子配件目录
–  将换挡操纵机构从下面取出。
安装
安装以拆卸的相反顺序进行，同时注意以下事项：
hinweis  提示
t  不要弯折换挡杆拉索。
t  不要给换挡杆拉索涂润滑脂。
t  安装后，检查换挡杆拉索的操作灵活性。
l  换挡操纵机构的换挡杆置于“N”挡。拉索只能在这个位置上锁定。
  N34-11969
–  沿 -箭头- 方向将拉索装入换挡操纵机构。
hinweis  提示
无需注意 -箭头-。
  N34-11968
–  将螺丝刀插入锁止装置的凹槽中，并沿 -箭头- 方向旋转 90°锁止。
  N34-11972
–  如果锁止装置的凹槽和拉索呈相互垂直状态，则表明拉索正确锁定。
  N34-11970
–  安装新的防松夹 -箭头-，并插入密封垫圈。
–  安装车辆底部中央通道隔热盖板。
→ 外部车身维修; 修理组：66
–  检查和调整换挡杆拉索。 → Kapitel
–  安装换挡杆手柄。 → Kapitel
–  检查换挡操纵机构。 → Kapitel
拧紧力矩
t  → Kapitel „换档操纵机构 - 装配概览“
