拆卸和安装换挡杆拉索
拆卸
–  将换挡杆置于“N”挡。
–  拆卸空气滤清器壳体。
→ 修理组：24

–  拆下防松夹 -1-。
–  将换挡杆拉索从换挡轴拨杆 -箭头 A- 上脱开。
hinweis  提示
无需注意 -2- 和 -箭头 B-。
–  拆卸传动轴。
→ 底盘; 修理组：40
–  拆卸车辆底部中央通道隔热盖板。
→ 外部车身维修; 修理组：66
  CH34-10292
–  取下密封垫圈，并拆卸防松夹 -箭头-。

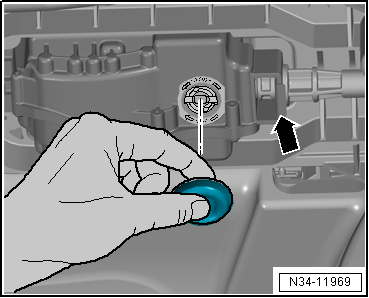

  N34-11969
–  将螺丝刀插入锁止装置的凹槽中，并沿 -箭头- 方向旋转 90°锁止。
–  从换挡操纵机构中拉出拉索。
安装
hinweis  提示
t  不要弯折换挡杆拉索。
t  不要给换挡杆拉索涂润滑脂。
t  安装后，检查换挡杆拉索的操作灵活性。
l  换挡操纵机构的换挡杆置于“N”挡。拉索只能在这个位置上锁定。

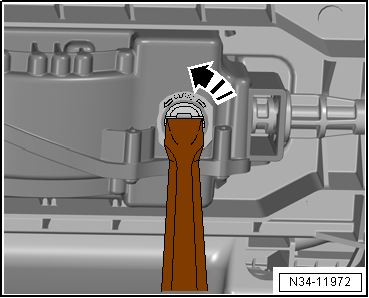

  N34-11972
–  沿 -箭头- 方向将拉索装入换挡操纵机构。
hinweis  提示
无需注意 -箭头-。

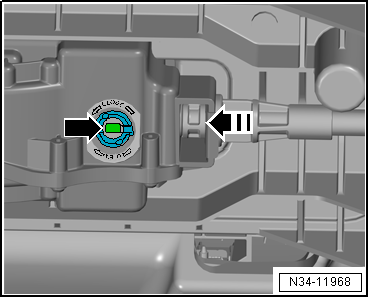

  N34-11968
–  将螺丝刀插入锁止装置的凹槽中，并沿 -箭头- 方向旋转 90°锁止。
  N34-11972
–  如果锁止装置的凹槽和拉索呈相互垂直状态，则表明拉索正确锁定。

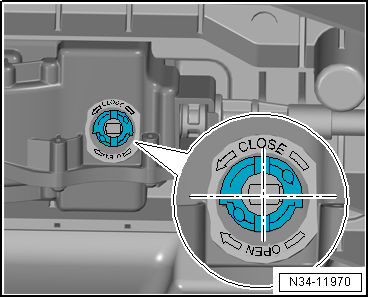

  N34-11970
–  安装新的防松夹 -箭头-，并插入密封垫圈。
–  安装车辆底部中央通道隔热盖板。
→ 外部车身维修; 修理组：66
–  安装传动轴。
→ 底盘; 修理组：40
–  检查和调整换挡杆拉索。 → Kapitel
–  检查换挡操纵机构。 → Kapitel
–  安装空气滤清器壳体。
→ 修理组：24
