拆卸变速箱
CH34-10320
所需要的专用工具和维修设备

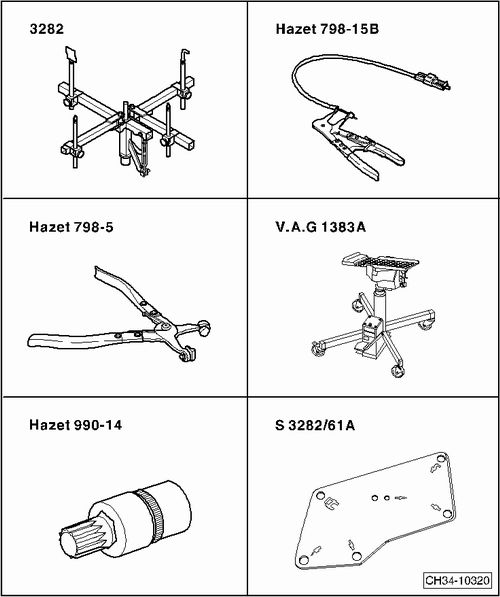

t  变速箱工具 -S3282- 或 -3282-
t  软管夹 -Hazet 798-15B-
t  水管钳 -Hazet 798-5-
t  发动机和变速箱千斤顶 -SVW 1383 A- 或 -V.A.G 1383 A-
t  12 角套筒扳手 -Hazet 990-14- 或-T10035-
t  调整盘 -S 3282/61 A-


CH34-10521

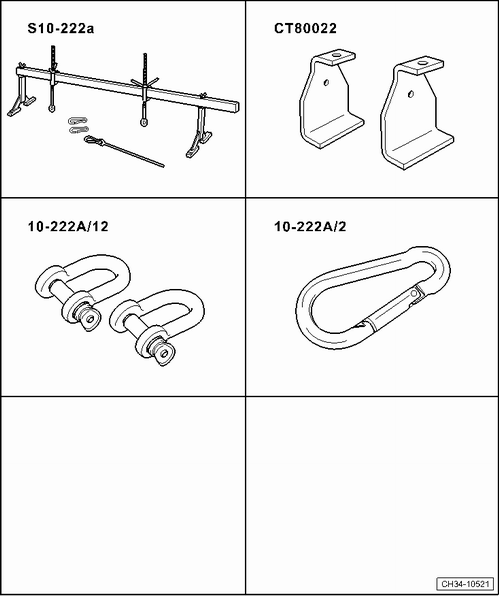

t  发动机支架 -S10-222a- 或 -10-222A-
t  发动机支撑适配器 -CT80022-
t  钩子 -10-222A/12-
t  钩子 -10-222A/2-


CH27-10140

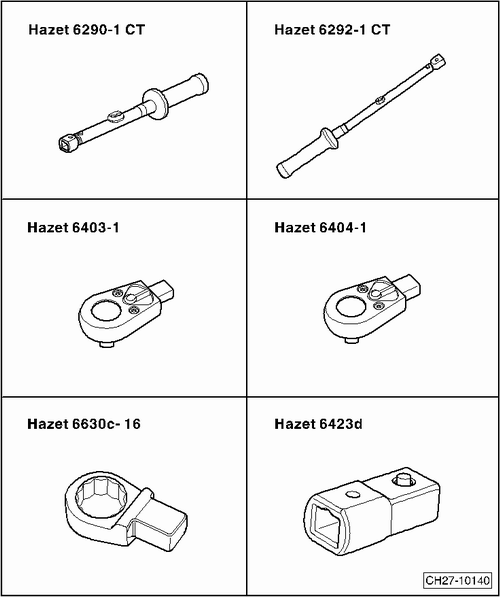

t  扭力扳手（5－60Nm） -HAZET 6290-1CT- 或 -V.A.G 1331-
t  扭力扳手（40－200Nm） -HAZET 6292-1CT- 或 -V.A.G 1332-
t  棘轮头 -Hazet 6403-1-
t  棘轮头 -Hazet 6404-1-
t  环形扳手 -Hazet 6630c-16-
t  扭力扳手转换接头 -Hazet 6423d-


CH34-10461
t  套筒 -T10179-
t  契子 -T10161-
t  软管夹 -S3094- 或 -3094-
t  支撑架 -CT10323- 或 -T10323-
t  锁止销 -CT10486 A- 或 -T10486A-

拆卸
–  将换档杆置于“P”档位。
–  拆卸整个空气滤清器壳体。
→ 修理组：24
–  拆卸蓄电池支架。
→ 修理组：27

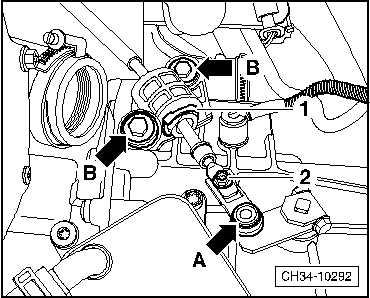

hinweis  提示

不要松开螺栓 -2-。
–  旋出螺栓 -箭头 B-。
–  将换挡杆拉索从换挡轴拨杆 -箭头 A- 上脱开，并将其捆绑至一侧。
hinweis  提示
t  在拆卸和安装变速箱的过程中不要弯折换档杆拉索。
t  不要损坏换档杆拉索上的橡胶护套。
t  安装换档杆拉索时，必须先检查和调整换档杆拉索。
Vorsicht image   当心！
在涉及机电控制单元拆装之前应先触摸一下接地物体，例如水管或举升机。不要直接触碰插头触点。
  CH34-10292

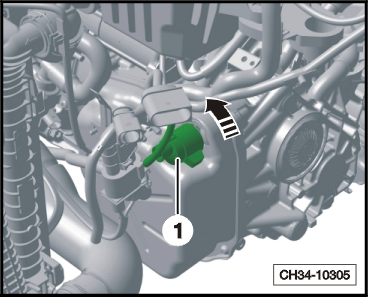

–  沿 -箭头- 方向旋转机电控制单元插头 -1-，并拔下。
  CH34-10305
–  旋出螺母 -1- 和螺栓 -3-，脱开冷却液水管 -2-。
–  拆卸起动电机。
→ 修理组：27
  CH10-11555

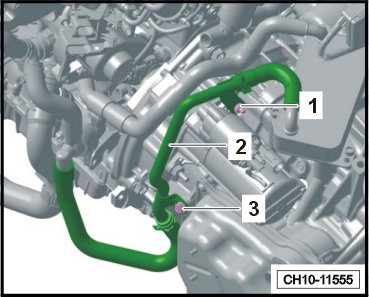

–  松开线束卡子 -2-，并将线束放置一旁。
–  松开螺纹卡箍 -3-。
–  旋出螺栓 -箭头-。
–  松开线束卡子 -1-，并将线束放置一旁。
–  略微抬起增压空气导管。
achtung image   注意！
热蒸汽和热冷却液可能会造成烫伤。
t  在发动机达到工作温度时，冷却系统处于过压状态。
t  请将冷却液膨胀罐盖用抹布盖住并小心地打开，消除过压。
t  膨胀罐盖打开时热蒸汽可能会溢出。必须戴防护眼镜和穿防护衣服，以免造成烫伤和人身伤害。
–  在发动机暖机时，冷却系统处于压力之下。在拔出冷却液软管之前首先应当降低系统压力，因此先缓慢地打开膨胀罐盖。
–  将无纤维的布放置在变速箱油冷器和变速箱上以便接收流出的冷却液。
  A21-10787
–  使用软管夹 -S3094- 或 -3094- 夹住冷却液软管。
–  松开弹簧卡箍 -箭头-，并将冷却液软管拆下。
–  用干净的堵头封闭变速箱油冷器。
  CH34-10507

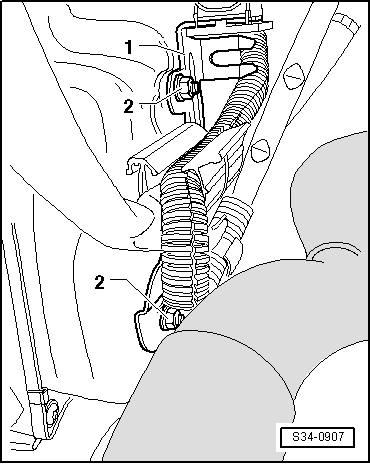

–  旋出螺母 -2-，取下线束支架 -1-。
hinweis  提示
旋出下部螺母 -2-，必须拆下发动机底部隔音板后从下面旋出。
–  拆卸发动机舱底部隔音板。
→ 修理组：50
  S34-0907
–  拔下机油油位和机油温度传感器 -G266- 的电气插头 -1-。
Vorsicht image   当心！
使用锁止销 -CT10486 A- 或 -T10486A- 固定副梁的位置，否则必须对底盘进行定位。
–  拆卸副梁。
→ 修理组：40
–  拆下左侧车轮。
–  拆卸左侧轮罩内板。
→ 修理组：66
–  拆卸左侧传动轴。
→ 修理组：40
  N34-10504
–  拧出螺栓 -箭头-，拆下右侧传动轴隔热板 -1-。
–  旋出右侧半轴上的螺栓，从角变速箱上脱开右侧半轴。
  A34-11312

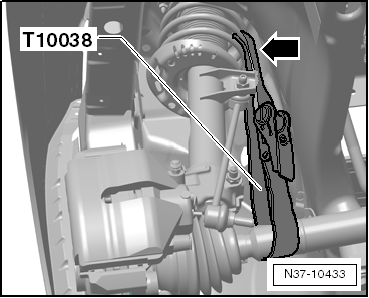

–  用绑带 -T10038- 将右侧传动轴固定在减震支柱上 -箭头-。
hinweis  提示
尽可能高地绑住传动轴。操作过程中，不允许损伤传动轴上的油漆。
  N37-10433
–  沿 -箭头 a- 方向按压解锁按钮，沿 -箭头 b- 方向拔下电气插头，并脱开线束。
  N34-12490

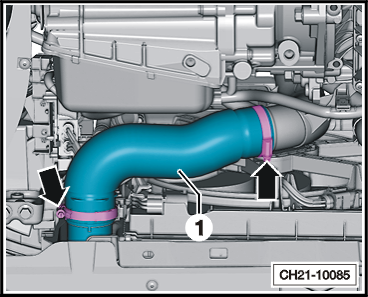

–  松开螺纹卡箍 -箭头-，拆下左侧增压空气软管 -1- 及增压空气导管。
  CH21-10085

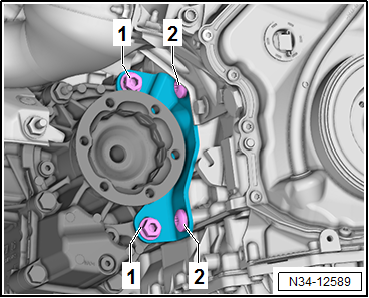

–  拧出螺栓 -1- 和 -2-，从角变速箱上拆下变速箱支架。
  N34-12589

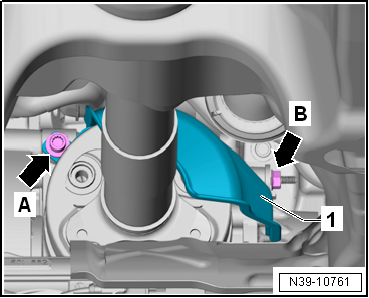

–  拧出螺栓 -箭头 A- 和 -箭头 B-，取下隔热板 -1-。
  N39-10761
–  检查四驱传动轴和角变速箱的法兰上是否有相对位置标记 -箭头-。如果没有，请用记号笔做好相对位置的标记 -箭头-。
  N39-10718

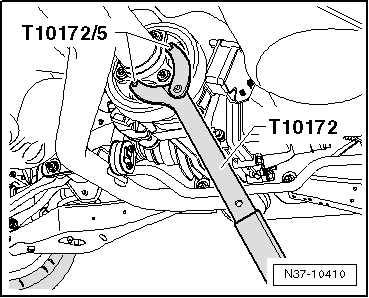

–  在拆卸和安装前部柔性连接盘螺栓时，在四驱传动轴的后部用定位扳手 -CT10172- 或 -T10172- 反向把持住四驱传动轴。
  N37-10410
–  拧出角变速箱与前部柔性连接盘连接螺栓 -箭头-。
→ 四驱传动轴和后桥主传动; 修理组：39
–  将支撑架 -CT10323- 或 -T10323- 安装在车身底部。
–  将四驱传动轴从角变速箱上脱开。
hinweis  提示
  A10-10247

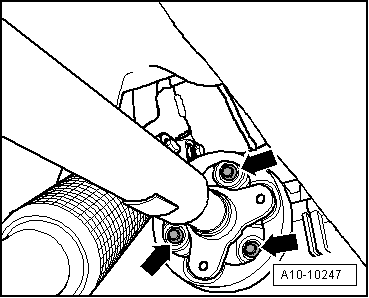

在拆卸和安装时不要倾斜四驱传动轴，应水平地拉出或推入四驱传动轴，不得损坏四驱传动轴密封圈 -箭头-，否则需整体更换四驱传动轴。
  V39-1817

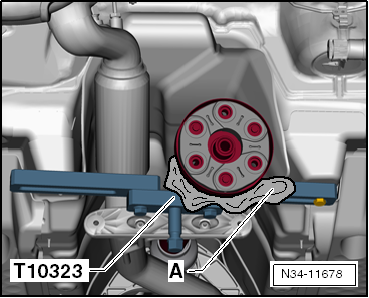

–  在支撑架 -CT10323- 或 -T10323- 垫上一块抹布 -A-，并把四驱传动轴放在上面。
–  拆卸发动机罩盖。
→ 修理组：10
  N34-11678

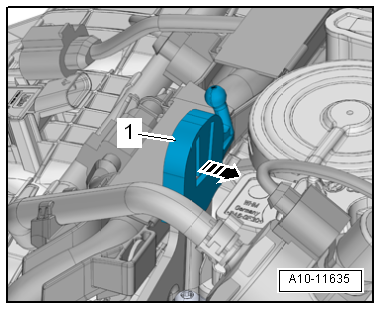

–  沿 -箭头- 方向松开卡扣，拆下发动机盖罩左支座 -1-。
  A10-11635

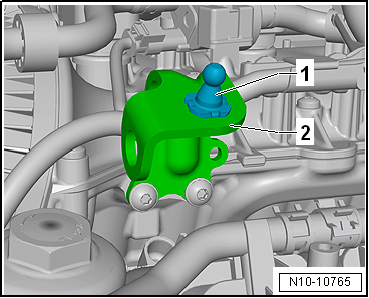

–  拆下发动机盖罩右支座 -1-。
  N10-10765
安装发动机支撑
CH10-11677

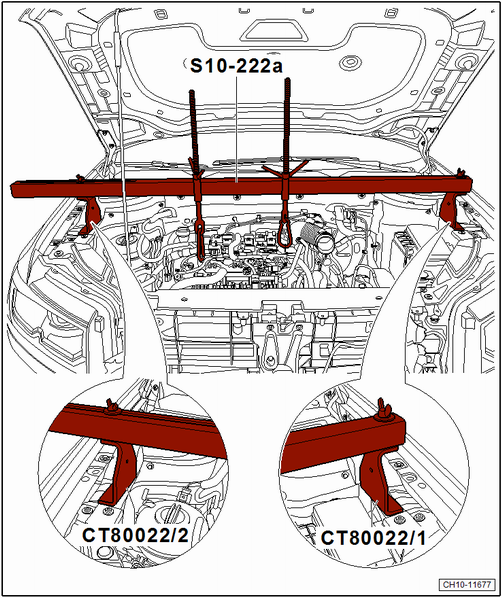

–  如图所示，安装发动机支架 -S10-222a- 或 -10-222A-。
–  略微拧紧发动机支撑装置丝杆，使得发动机支撑装置略微受力。

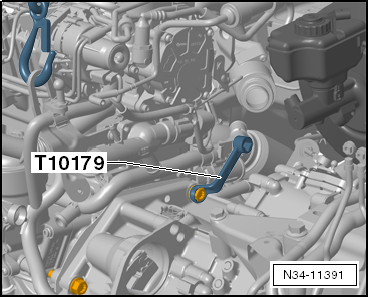

–  使用套筒 -T10179- 旋出变速箱和发动机之间的上部两个连接螺栓。
  N34-11391
–  使用 12 角套筒扳手 -Hazet 990-14- 旋出变速箱和发动机之间的上部连接螺栓 -箭头-。
  N34-11409

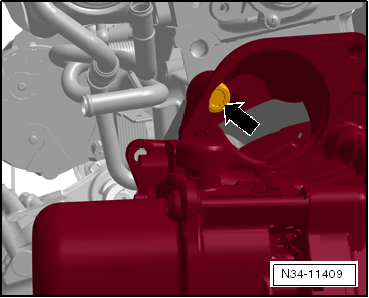

–  旋松发动机支座与发动机支撑件的连接螺栓 -箭头- 约 4 圈。
  CH10-11125
–  旋出螺栓 -箭头-。
  N34-10991

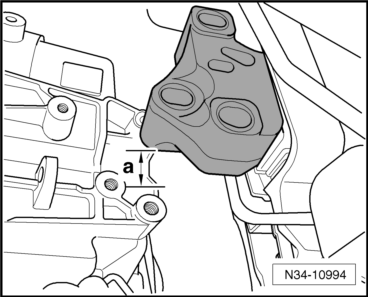

–  均匀地用发动机支架 -S10-222a- 或 -10-222A- 的丝杆放下发动机和变速箱总成，直至变速箱壳体和变速箱支座之间的尺寸为 -a-。
l  尺寸 -a- 约为 80 mm。
  N34-10994

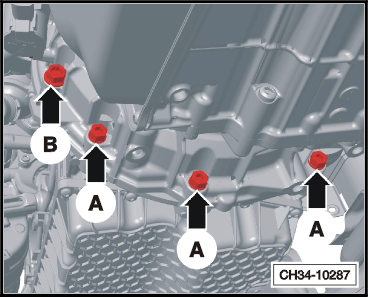

–  使用扭力扳手 -Hazet 6292-1 CT-、-Hazet 6630c-16- 和 -Hazet 6423d- 旋出发动机与变速箱的连接螺栓 -箭头 A-。
  CH34-10287
CH34-10306
hinweis  提示

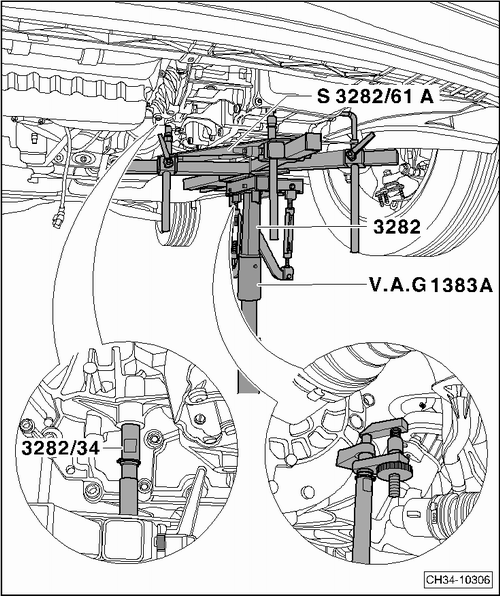

要拆卸变速箱 0DW，应将变速箱工具 -3282- 与调整盘 -S 3282/61 A- 对齐并将它们放置在发动机和变速箱千斤顶 -V.A.G 1383A- 上。
–  将变速箱支座的支撑臂与调整盘 -S 3282/61 A- 中的孔对齐。
–  按照调整盘 -S 3282/61 A- 的图示拧入安装工具。
–  将发动机和变速箱千斤顶 -V.A.G 1383A- 放在车辆下面。调整盘 -S 3282/61 A- 上的箭头应朝向行驶方向。
–  向上略微举升发动机和变速箱千斤顶 -V.A.G 1383A-，使其受力。


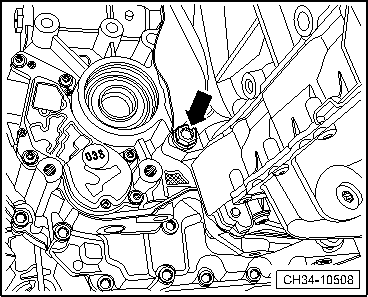

–  使用 12 角套筒扳手 -Hazet 990-14- 旋出发动机与变速箱的连接螺栓 -箭头-。
–  将变速箱从定位销上拉出。
–  稍微地分离变速箱与发动机。
–  小心地用发动机和变速箱千斤顶 -V.A.G 1383A- 降低变速箱。
hinweis  提示
在降低变速箱前确保相关管路、插头及线束已完全脱开。在降低过程中应小心地操作，避免变速箱与车身发生磕碰。
运输变速箱并将其固定在装配架上。
→ 修理组：34
  CH34-10508
