拆卸变速箱；适用于 All New Tiguan L 2019 1.4T 发动机►
CH34-10320
所需要的专用工具和维修设备
t  变速箱工具 -3282- 或 -S3282-
t  软管夹 -Hazet 798-15B-
t  水管钳 -Hazet 798-5-
t  发动机和变速箱千斤顶 -V.A.G 1383 A- 或 -SVW 1383 A-
t  12 角套筒扳手 -Hazet 990-14- 或-T10035-
t  调整盘 -S 3282/61 A-


CH34-10456

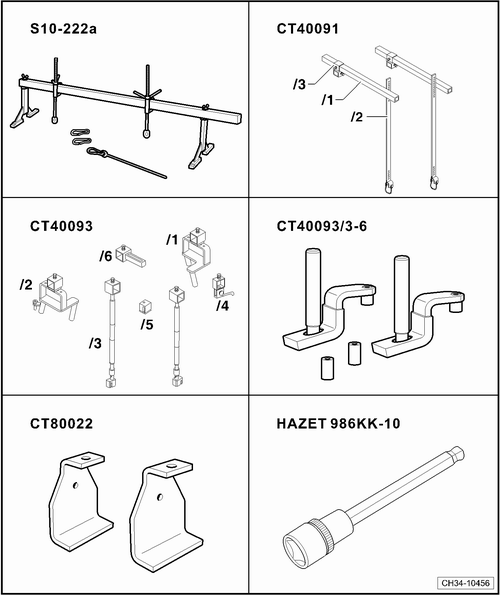

t  支撑装置 -10-222A- 或 -S10-222A-
t  发动机支架横梁 -T40091- 或 -CT40091-
t  发动机支架支撑 -T40093- 或 -CT40093-
t  发动机支架支撑适配器 -T40093/3-6- 或 -CT40093/3-6-
t  发动机支架支撑适配器 -CT80022-
t  套筒 -HAZET 986KK-10-


CH27-10140
t  扭力扳手 -Hazet 6290-1 CT- 或 -V.A.G 1331-
t  扭力扳手 -Hazet 6292-1 CT- 或 -V.A.G 1332-
t  棘轮头 -Hazet 6403-1-
t  棘轮头 -Hazet 6404-1-
t  环形扳手 -Hazet 6630c-16-
t  扭力扳手转换接头 -Hazet 6423d-


CH34-10321
t  套筒 -T10179-
t  契子 -T10161-
t  软管夹 -3094-

拆卸
–  将换档杆置于“P”档位。
–  拆卸和安装真空泵 -V22-。
→ 修理组：47
–  拆卸整个空气滤清器壳体。
→ 修理组：24
–  拆卸蓄电池支架。
→ 修理组：27
hinweis  提示

不要松开螺栓 -2-。
–  旋出螺栓 -箭头 B-。
–  将换档杆拉索从换档拨杆上脱开，并将其捆绑至一侧。
hinweis  提示
t  在拆卸和安装变速箱的过程中不要弯折换档杆拉索。
t  不要损坏换档杆拉索上的橡胶护套。
t  安装换档杆拉索时，必须先检查和调整换档杆拉索。
Vorsicht image   当心！
在涉及机电控制单元拆装之前应先触摸一下接地物体，例如水管或举升机。不要直接触碰插头触点。
  CH34-10292
–  沿 -箭头- 方向旋转机电控制单元插头 -1-，并拔下。
–  拆卸起动电机。
→ 修理组：27
–  拆卸副梁。
→ 修理组：40
Vorsicht image   当心！
用定位销 -T10096- 固定副梁的位置，否则必须对底盘进行定位。
–  拆下左侧车轮。
–  拆卸左侧轮罩内板。
→ 修理组：66
–  拆卸左侧传动轴。
→ 修理组：40
  CH34-10305
–  旋出螺栓 -箭头-，拆下右侧传动轴上的隔热板。
–  使用契子 -T10161- 从变速箱上撬出右侧半轴。
  CH34-10312
–  用绑带 -T10038- 将右侧传动轴固定在减震支柱上 -箭头-。
hinweis  提示
尽可能高地绑住传动轴。操作过程中，不允许损伤传动轴上的油漆。
  N37-10433
–  沿 -箭头 A- 方向按压解锁按钮，沿 -箭头 B- 方向拔下电气插头，并脱开线束。
–  拆卸泡沫成型件。
→ 修理组：66
  N34-12490
achtung image   注意！
注意先移除发动机支架支撑适配器 -CT40093/3-6- 周边的导线。
CH10-11622

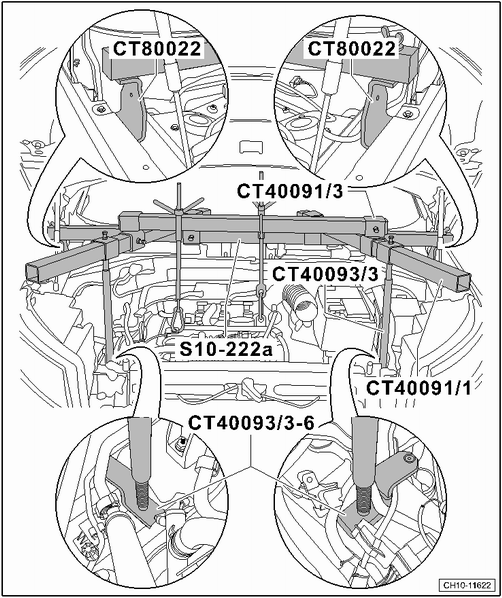

–  如图所示，安装支撑装置 -S10-222A-、-CT40091/1-、-CT40093/3-、-CT80022-。
–  略微拧紧发动机支撑装置丝杆，使得发动机支撑装置略微受力。


–  使用套筒 -T10179- 旋出变速箱和发动机之间的上部两个连接螺栓。
  N34-11391
–  使用 12 角套筒扳手 -Hazet 990-14- 旋出变速箱和发动机之间的上部连接螺栓 -箭头-。
  N34-11409
–  旋松发动机支座与发动机支撑件的连接螺栓 -箭头- 约 4 圈。
  CH10-11125
–  旋出螺栓 -箭头-。
–  用支撑装置 -10-222A- 或 -S10-222A- 的丝杆降低发动机和变速箱。
  N34-10991
–  使用扭力扳手 -Hazet 6292-1 CT-、-Hazet 6630c-16- 和 -Hazet 6423d- 旋出发动机与变速箱的连接螺栓 -箭头 A-。
  CH34-10287
CH34-10306
hinweis  提示
要拆卸变速箱 0DW，应将变速箱工具 -3282- 与调整盘 -S 3282/61 A- 对齐并将它们放置在发动机和变速箱千斤顶 -V.A.G 1383A- 上。
–  将变速箱支座的支撑臂与调整盘 -S 3282/61 A- 中的孔对齐。
–  按照调整盘 -S 3282/61 A- 的图示拧入安装工具。
–  将发动机和变速箱千斤顶 -V.A.G 1383A- 放在车辆下面。调整盘 -S 3282/61 A- 上的箭头应朝向行驶方向。
–  向上略微举升发动机和变速箱千斤顶 -V.A.G 1383A-，使其受力。


–  使用 12 角套筒扳手 -Hazet 990-14- 旋出发动机与变速箱的连接螺栓 -箭头 B-。
  CH34-10287
–  使用 12 角套筒扳手 -Hazet 990-14- 旋出发动机与变速箱的连接螺栓 -箭头-。
–  将变速箱从定位销上拉出。
–  稍微地分离变速箱与发动机。
–  小心地用发动机和变速箱千斤顶 -V.A.G 1383A- 降低变速箱。
hinweis  提示
在降低变速箱前确保相关管路、插头及线束已完全脱开。在降低过程中应小心地操作，避免变速箱与车身发生磕碰。
运输变速箱并将其固定在装配架上。 → Kapitel
