拆卸和安装变速箱油冷器
CH34-10311

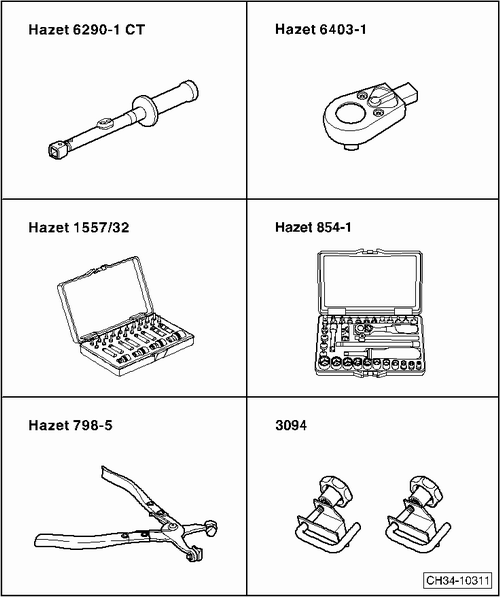

所需要的专用工具和维修设备
t  扭力扳手 -Hazet 6290-1 CT- 或 -V.A.G 1331-
t  棘轮头 -Hazet 6403-1-
t  TORX 工具 -Hazet 1557/32-
t  小型套装工具 -Hazet 854-1-
t  水管钳 -Hazet 798-5-
t  软管夹 -3094-


t  发动机密封件 -SVW 6122- 或 -VAS6122-
拆卸
–  将换档杆置于“P”档位。
–  拆卸空气滤清器壳体。
→ 修理组：24
–  拆卸蓄电池支架。
→ 修理组：27
  W00-11228
–  松开线束卡子 -2-，并将线束放置一旁。
–  松开螺纹卡箍 -3-。
–  旋出螺栓 -箭头-。
–  松开线束卡子 -1-，并将线束放置一旁。
–  略微抬起增压空气导管。
–  将无纤维的布放置在变速箱油冷器和变速箱上以便接收冷却液。
  A21-10787

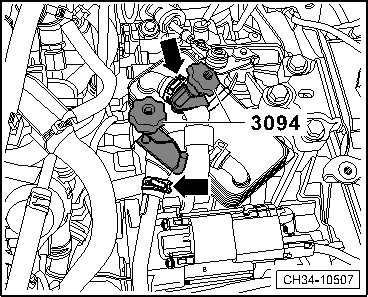

–  使用软管夹 -3094- 夹住冷却液软管。
–  松开弹簧卡箍 -箭头-，并将冷却液软管拆下。

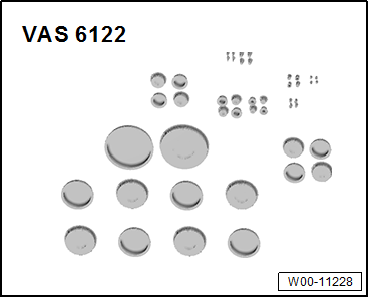

–  选用发动机密封件 -SVW 6122- 或 -VAS 6122- 中合适的密封盖密封变速箱油冷器开口。
  CH34-10507
–  旋出螺栓 -1-，拆下变速箱油冷器 -2-。
Vorsicht image   当心！
不允许有冷却液滴入变速箱中！
安装
安装以拆卸的相反顺序进行，同时注意下列事项：
  CH34-10506

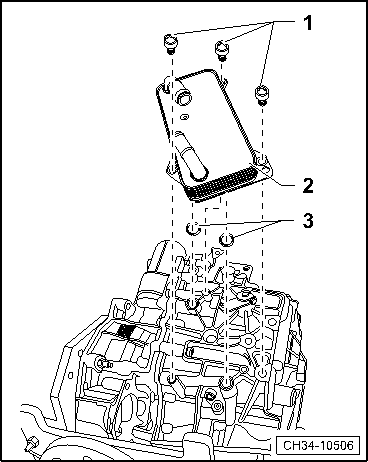

–  更换变速箱油冷器 -2- 的 O 形圈 -3-。
–  安装变速箱油冷器 -2-，注意 O 形圈 -3- 的安装位置。
Vorsicht image   当心！
变速箱油油冷器上的密封面损坏时，必须更换油冷器。
  CH34-10506

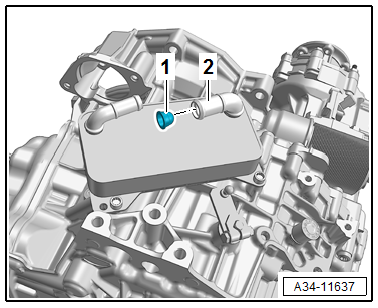

–  小心的用螺丝刀拆下变速箱油冷器的滤网 -1- 并检查是否脏污
–  必要时清洁滤网并重新装入。
–  旋入油冷器固定螺栓。拧紧力矩 → Kapitel。
  A34-11637
–  将冷却液软管安装在变速箱油冷器上并拆下软管夹 -3094-。
–  安装蓄电池支架。
→ 修理组：27
–  安装空气滤清器壳体。
→ 修理组：24
–  检查变速箱油液位，如有必要进行添加。 → Kapitel
–  检查冷却液液位，如有必要进行添加。
→ 修理组：19
