检查变速箱油油位
CH34-10323
所需要的专用工具和维修设备
t  旧油收集和抽吸装置 -V.A.G 1782- 或集油盘
t  扭力扳手 -Hazet 6290-1 CT- 或 -V.A.G 1331-
t  棘轮头 -Hazet 6403-1-
t  B5 轮毂螺帽套头 -Hzaet 986-14-
t  变速箱加油工具 -SVW 4004-
t  笔记本故障诊断仪 -VAS 6150X- 系列

工作步骤
前提条件
l  发动机处于怠速运转状态。
l  关闭空调系统和暖风装置。
l  拉起驻车制动器按钮。
l  车辆处于水平状态，举升机的 4 个支撑架位于相同高度。
l  换档杆挂入档位“P”。
l  笔记本故障诊断仪 -VAS 6150X- 系列已连接。
读取变速箱油温度
t  变速箱油油位随变速箱油温改变：过低的变速箱油温会导致加注过多，过高的变速箱油温会导致加注不足。
t  未正确加注变速箱油会影响变速箱的功能。
t  在开始相关工作之前，变速箱油温度不允许高于 30℃，必要时先冷却变速箱。
t  检查变速箱油液位时，要求变速箱油温度在 35°C ～ 45°C 之间。
–  连接笔记本车辆诊断系统 -VAS 6150X- 系列。
t  控制单元列表
t  右击 - 变速箱电控系统
t  引导型功能
t  检查油位
t  执行
hinweis  提示
在开始相关工作之前，变速箱油温度不允许高于 30℃，必要时先冷却变速箱。
检查变速箱油油位
–  拆卸发动机舱底部隔音板。
→ 修理组：50
–  挂入“P”档，起动发动机并怠速运行。
–  将旧油收集和抽吸装置 -V.A.G 1782- 置于变速箱下方。

–  旋出变速箱放油螺塞 -箭头 B-。
  CH34-10290

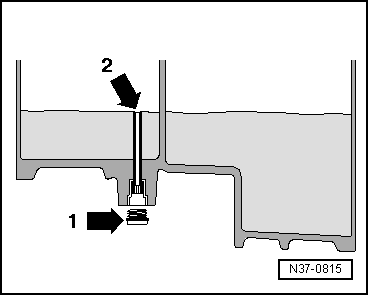

l  从溢流管 -箭头 2- 内流出变速箱油。
l  无论变速箱油油位高低，打旋出检查螺塞 -箭头 1- 时始终有一些变速箱油流出。
Vorsicht image   当心！
变速箱油加注过满会损坏变速箱。
正确的变速箱油油位应低于溢流管。
检查变速箱油油位时，必须先通过旋出溢流管 2 圈来调节速箱油油位。
–  旋出溢流管 2 圈。
l  如果变速箱油温度位于 35 ～ 45 °C 时还有一些变速箱油流出，说明变速箱油油位正常。
l  无论变速箱油油位高低，每隔 30 秒钟都会有少量变速箱油从溢流管流出。因为此时系统向离合器供给冷却的变速箱油。 此过程对变速箱油油位检查来说无影响。
l  流出的变速箱油不得再重复使用。
–  让变速箱油自然地流出。
  N37-0815
–  更换放油螺塞垫片 -箭头-。
–  当多余的变速箱油基本流出后（当开始出现滴油的情况），拧紧溢流管，安装带新垫片的放油螺塞。
–  如果之前没有变速箱油流出来，需要加注变速箱油。
添加变速箱油
  N38-0037
–  用手将变速箱加油工具 -SVW 4004- 中的适配接头 -A- 旋入放油孔中。
  CH34-10058
–  打开储油罐之前先摇晃，并将变速箱加油工具 -SVW 4004- 旋在储油罐上。
–  加入 1L 变速箱油。
–  用手旋出变速箱加油工具 -SVW 4004-。
–  继续连接笔记本故障诊断仪 -VAS 6150X- 系列直至显示出变速箱油温度，要求温度在35°C ～ 45°C 之间。
  CH34-10059
l  从溢流管 -箭头 2- 内流出变速箱油。
l  无论变速箱油油位高低，打旋出检查螺塞 -箭头 1- 时始终有一些变速箱油流出。
l  如果变速箱油温度位于 35 ～ 45 °C 时还有一些变速箱油流出，说明变速箱油油位正常。
l  无论变速箱油油位高低，每隔 30 秒钟都会有少量变速箱油从溢流管流出。因为此时系统向离合器供给冷却的变速箱油。 此过程对变速箱油油位检查来说无影响。
l  流出的变速箱油不得再重复使用。
l  在加注变速箱油时，在笔记本故障诊断仪 -VAS 6150X- 系列上检查变速箱油温度。如果超过45 °C，则中断该过程并冷却变速箱。
如果此时变速箱油从放油孔中漏出
hinweis  提示
此时变速箱油没有必要再继续添加。
–  让多余的变速箱油自然的流出。
–  当多余的变速箱油基本流出后（当开始出现滴油的情况），安装带新垫片的放油螺塞。拧紧力矩 → Kapitel
如果此时变速箱油没有从放油孔中漏出
–  继续按上面的步骤添加变速箱油。
achtung image   注意！
变速箱油液位太高或太低都会对变速箱的性能产生不利影响。
  N37-0815
