排放和加注变速箱油
变速箱油零件号。 → 电子配件目录
注意有关变速箱油滤清器的相关说明。 → Kapitel
简要描述

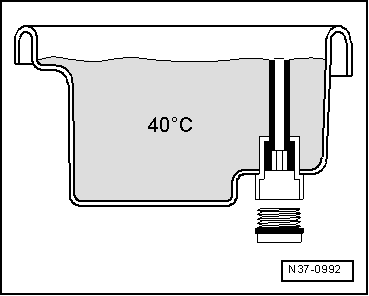

t  首先读取变速箱油的温度。如果高于 45°C，则先让变速箱冷却。
t  在发动机不工作的情况下，旋出溢流管并排出变速箱油。然后重新安装溢流管并加注变速箱油。

t  起动发动机，要求变速箱油温度在 35°C ～ 45°C 之间，排放多余的变速箱油，直至变速箱油油位与溢流管齐平。
  N37-0992
CH34-10323

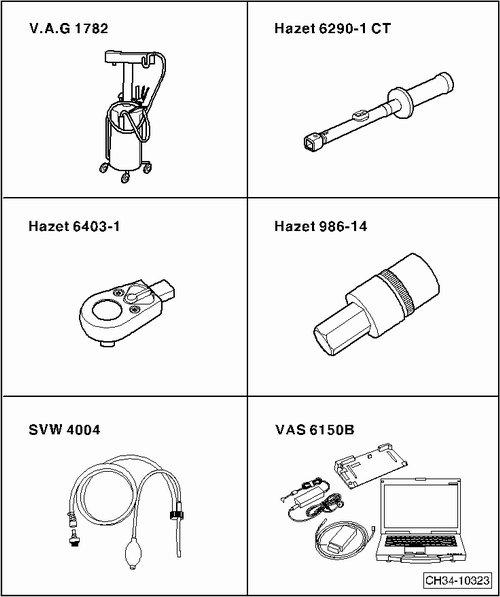

所需要的专用工具和维修设备
t  旧油收集和抽吸装置 -V.A.G 1782- 或集油盘
t  扭力扳手 -Hazet 6290-1 CT- 或 -V.A.G 1331-
t  棘轮头 -Hazet 6403-1-
t  B5 轮毂螺帽套头 -Hzaet 986-14-
t  变速箱加油工具 -SVW 4004-
t  笔记本故障诊断仪 -VAS 6150X- 系列

前提条件
l  发动机已关闭。
l  车辆处于水平状态，举升机的 4 个支撑架位于相同高度。
l  换档杆挂入档位“P”。
l  拉起制动器按钮。
l  连接笔记本故障诊断仪 -VAS 6150X- 系列。
l  执行换油工作时，变速箱油温度不得高于 45°C。
–  注意相关维修说明和维修工作清洁事项。 → Kapitel
–  只允许使用对应的双离合器变速箱油（ → 电子配件目录），其他变速箱油可能会引起变速箱功能故障。
Vorsicht image   当心！
注意此时变速箱油是热的，请做好相关防护措施以防止对人体产生伤害。
–  拆卸发动机舱底部隔音板。
→ 修理组：50
–  拆卸左前轮罩内板。
→ 修理组：66
–  连接笔记本故障诊断仪 -VAS 6150X- 系列。
–  选择“控制单元列表”，“右击 - 变速箱电控系统”，“引导型功能”，“检查油位”，“执行”。
–  点击屏幕右侧上方“是”，查看变速箱油实际温度值。
–  再次点击屏幕右侧上方“是”，根据笔记本故障诊断仪 -VAS 6150X- 系列提示进行操作。
hinweis  提示
如果变速箱油温度高于 45°C，则先让变速箱冷却。

–  关闭发动机。
在没有得到指令之前，不允许起动发动机。
–  将旧油收集和抽吸装置 -V.A.G 1782- 置于变速箱下方。
  N34-10476
排放

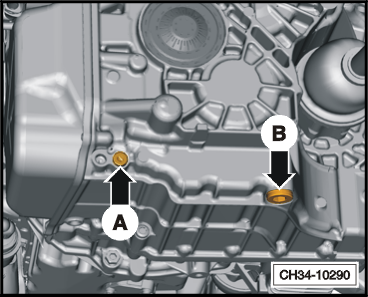

–  旋出放油螺塞 -箭头 B-。
l  聚集的变速箱油首先从溢流管中流出。
  CH34-10290

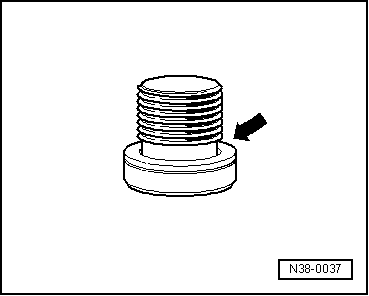

–  更换放油螺塞的垫片 -箭头-。
  N38-0037

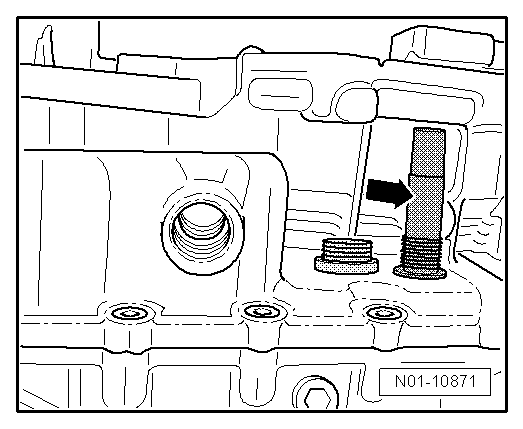

–  拆卸溢流管 -箭头-，并让变速箱油流出。
  N01-10871
–  从机电控制单元中旋出放油螺塞 -箭头 A-。
hinweis  提示
t  大约再流出 1.7 升油。
t  等待大约 4 分钟直到所有变速箱油排尽。
hinweis  提示
t  通常无需拆卸变速箱油滤清器。
t  注意变速箱油滤清器的相关说明。 → Kapitel
–  以额定要求拧紧机电控制单元侧的放油螺塞。拧紧力矩：10 Nm + 45°。
加注变速箱油
  CH34-10290
–  拧上溢流管 -箭头- 直至止点，并拧紧至 3 Nm。
  N01-10871

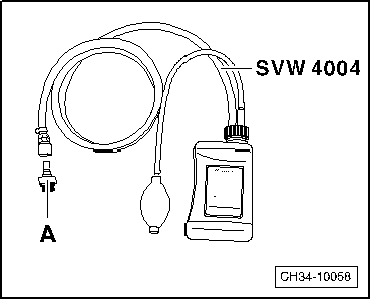

–  用手将变速箱加油工具 -SVW 4004- 中的适配接头 -A- 旋入放油孔中。
  CH34-10058

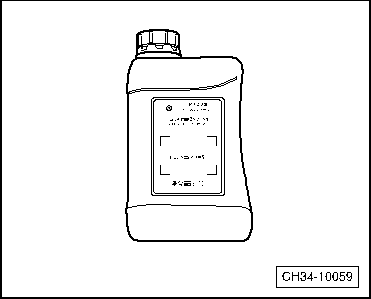

–  打开储油罐之前先摇晃，并将变速箱加油工具 -SVW 4004- 旋在储油罐上。
–  添加约 5L 变速箱油。
hinweis  提示
在更换变速箱油罐，应将变速箱加油工具 -SVW 4004- 置于变速箱上方，以防止变速箱油从管路中漏出。
–  起动发动机，此时变速箱加油工具 -SVW 4004- 应当还旋在变速箱上。
–  踩住制动踏板，将换档杆在每个档位停留 3 秒钟，然后将换档杆置于“P”档。
–  不关闭发动机，检查变速箱油油位。 → Kapitel 必要时进行添加。
achtung image   注意！
变速箱油温度应当在 35°C ～ 45°C 之间。
  CH34-10059
