排放和加注角变速箱齿轮油
CH39-10161

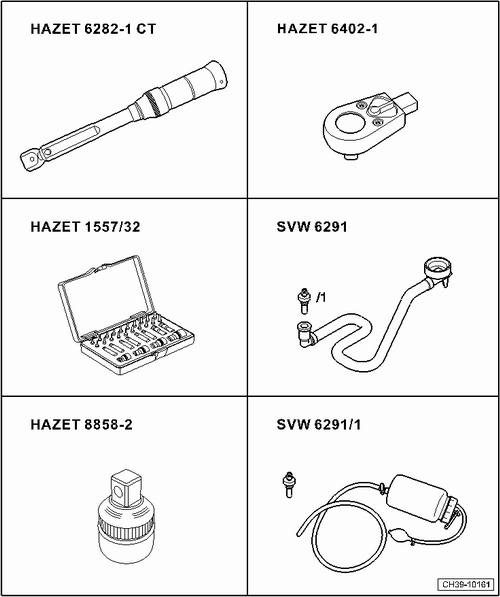

所需要的专用工具和维修设备
t  扭力扳手（4－40Nm） -HAZET 6282-1CT- 或 -V.A.G 1410-
t  棘轮头 -HAZET 6402-1-
t  TORX 工具 -HAZET 1557/32- 或 -V.A.G 1766-
t  加注装置 -SVW 6291-
t  转换接头(3/8转4/1) -HAZET 8858-2-
t  角变速箱齿轮油加注器 -SVW 6291/1-

角变速箱中齿轮油零件号。 → 电子配件目录
Vorsicht image   当心！
必须确保齿轮油加注工具清洁，不允许混入其它种类的油！
必要时，用角变速箱齿轮油清洗加注工具。
排放
–  车辆处于水平状态，举升机的 4 个支撑架位于相同高度。
–  拆卸底部隔音板。
→ 外部车身维修; 修理组：66
–  将收集盘放置在角变速箱下。
achtung image   注意！
热的齿轮油存在受伤危险。
t  佩戴护目镜。
t  戴上耐酸侵蚀的防护手套。

–  拧出齿轮油放油螺栓 -2-，排放出齿轮油。
–  拧紧放油螺栓 -2- 至额定扭矩。拧紧力矩 → 插图。
加注
  A34-11224
–  拧出齿轮油加注螺栓 -1-。
hinweis  提示
更换加注螺栓。
  A34-11224

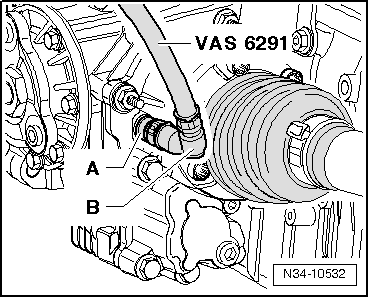

–  拧入角变速箱齿轮油加注器 -SVW 6291/1--A-，直至止动位置。
–  加注齿轮油。
hinweis  提示
t  如果齿轮油在转接头 -A- 上流出，则说明角变速箱齿轮油液位已到规定要求。
t  如果还没有齿轮油流出，请继续加注。
–  加注完毕后，拧下角变速箱齿轮油加注器 -SVW 6291/1-。
–  拧入旧的加注螺栓。
–  起动发动机，挂入挡位并让变速箱转动约 2 分钟。
–  发动机熄火后并拧出齿轮油加注孔的螺栓。
–  检查油位，必要时重新加注齿轮油，直至加注孔下边缘。
–  拧入新的加注螺栓，并以规定的拧紧力矩拧紧。 → 插图 „“拧紧力矩”“
hinweis  提示
清洁角变速箱上流出的齿轮油！
–  安装底部隔音板。
→ 外部车身维修; 修理组：66
  N34-10532

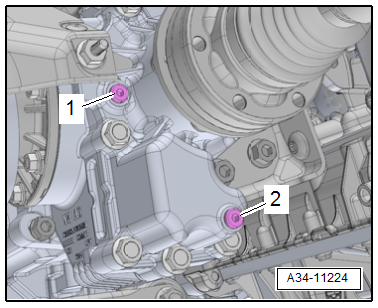

拧紧力矩
  A34-11224
1 加注螺栓

l  更换
l  拧紧力矩：15 Nm
2 排放螺栓

l  更换
l  拧紧力矩：15 Nm
