拆卸和安装右侧法兰轴
CH39-10195

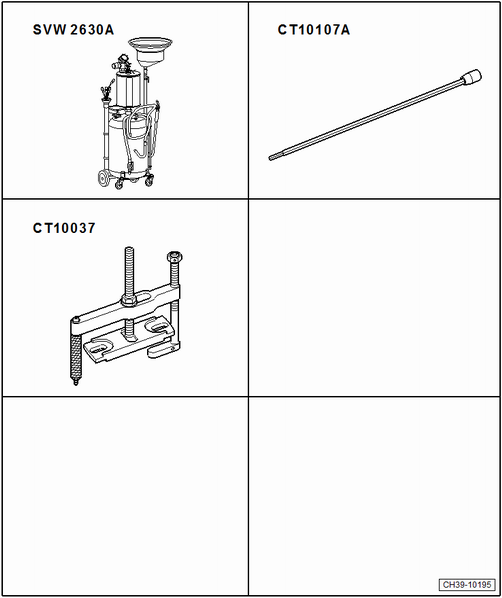

所需要的专用工具和维修设备
t  油/液抽接机 -SVW 2630A- 或 -V.A.G1782-
t  加长内六角套筒 -CT10107A- 或 -T10107A-
t  拉拔工具 -CT10037- 或 -T10037-

拆卸
l  变速箱和角变速箱未拆下。

–  旋出螺母 -箭头-，取下右侧传动轴的隔热板 -1-。
–  拆卸右侧传动轴。
→ 修理组：40
–  将油/液抽接机 -SVW 2630A- 或 -V.A.G 1782- 置于变速箱下方。

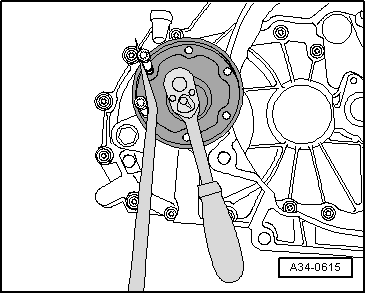

  A34-11312
–  如图所示，用加长内六角套筒 -CT10107A- 或 -T10107 A- 将右侧法兰轴的螺栓拧出。
hinweis  提示
拆卸法兰轴时使用拉拔工具 -CT10037- 或 -T10037-，以防损坏法兰轴支座。

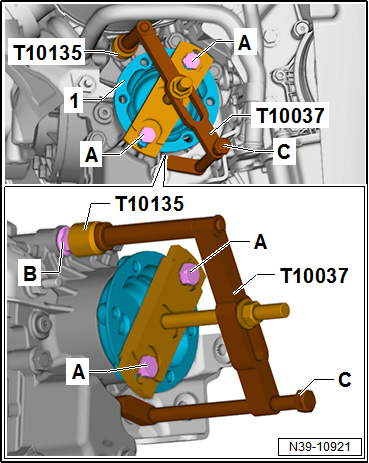

在角变速箱上部区域有一个带螺纹销 M 8 的六角带肩螺栓 -B-。
  A34-0615
–  在该六角带肩螺栓上放置一个密封圈安装工具 -CT10135- 或 -T10135- 来支撑拉拔工具 -CT10037- 或 -T10037-。
–  用螺杆 -C- 将拉拔工具 -CT10037- 或 -T10037- 调整到与法兰平行。
–  如图所示，用拉拔工具 -CT10037- 或 -T10037- 拉出法兰轴 -1-。
-A- = 螺栓 M 10 X 25。
安装
安装以拆卸的相反顺序进行，同时要注意以下几点：
–  通过旋转小心地推入法兰轴。
–  拧紧法兰轴。
–  检查角变速箱齿轮油液位。 → Kapitel
拧紧力矩：
t  法兰轴螺栓 → Kapitel
  N39-10921
