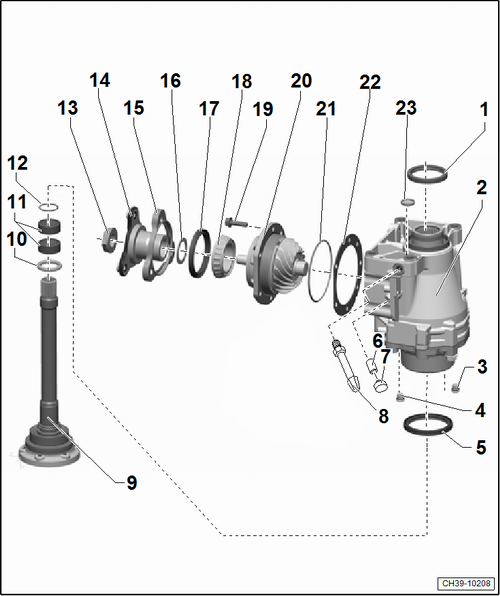

角变速箱 - 装配概览 1 -  角变速箱左侧密封圈 q   角变速箱和变速箱之间 q   为了更换，拆卸角变速箱 q   更换 → Kapitel 2 -  角变速箱 q   拆卸和安装 → Kapitel 3 -  放油螺栓 q   上有不可分离的垫片 q   拆卸后更换 q   拧紧力矩：15 Nm 4 -  加油螺栓 q   上有不可分离的垫片 q   拆卸后更换 q   拧紧力矩：15 Nm 5 -  角变速箱右侧密封圈 q   用于右侧法兰轴 q   可在角变速箱已安装的情况下更换密封圈 q   更换 → Kapitel 6 -  排气管 q   用于角变速箱排气 q   压入到底 7 -  通气帽 q   用于角变速箱排气 8 -  排气管 9 -  右侧法兰轴 10 -  密封圈 q   安装到右侧法兰轴的圆槽内 q   更换时拆卸滚针轴承 → 第项 11 -  滚针轴承 q   更换 → Kapitel q   滚针轴承在短轴上本身不是能够十分自由的旋转，因此滚针轴承转动不灵活并不一定是有缺陷。如有必要，可以在滚针轴承安装的情况下进行噪音测试 q   检查滚针轴承表面是否有损坏的迹象，比如轴承外圈有裂纹。如有必要，进行更换 12 -  卡环 q   更换 q   安装到右侧法兰轴的圆槽内 q   用于滚针轴承 13 -  六角螺母 q   拆卸后更换 q   拆卸和安装 → Kapitel q   涂抹防松剂 -D 000 600- 后装入 q   拧紧力矩：480 Nm 14 -  输出法兰 q   拆卸和安装 → Kapitel 15 -  盖罩 q   损坏时更换 q   用从动法兰卡住 16 -  调整垫片 q   如果更换输出法兰，需重新确定 → Kapitel 17 -  输出法兰密封圈 q   拆卸后更换 q   在角变速箱已拆卸的情况下，进行更换 → Kapitel q   用于角变速箱输出法兰 18 -  圆锥滚子轴承 19 -  螺栓 q   以对角方式交替拧紧 q   拧紧力矩：24 + 4 Nm 20 -  锥齿轮外壳 q   带有轴锥齿轮以及圆锥滚子轴承 q   注意锥齿轮外壳螺栓孔，只有一个安装位置 21 -  O 形圈 q   要更换，应先松开螺栓 → 第项，并小心地在锥齿轮外壳的凸筋处撬出锥齿轮外壳 q   不要拆卸六角螺母 → 第项和输出法兰 → 第项 22 -  垫片 q   注意角变速箱外壳螺栓孔；垫片只有一个安装位置 23 -  封盖
