拆卸和安装角变速箱输出法兰
G39-10065

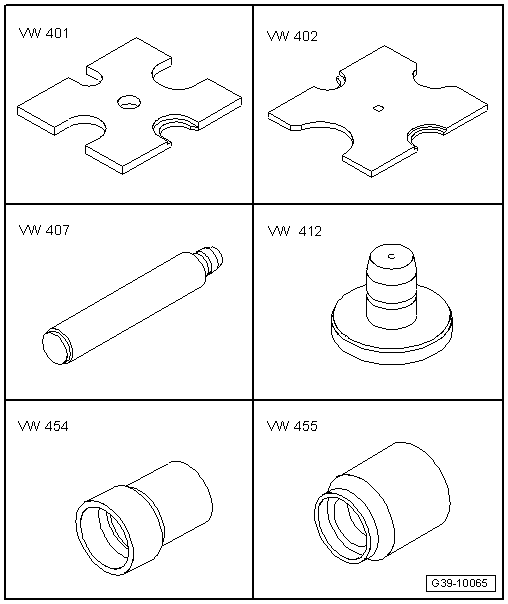

所需要的专用工具和维修设备
t  止推板 -SVW 401- 或 -VW 401-
t  止推板 -SVW 402- 或 -VW 402-
t  冲头 -SVW 407- 或 -VW 407-
t  T头 -SVW 412- 或 -VW 412-
t  压力块 -SVW 454- 或 -VW 454-
t  套筒 -SVW 455--VW 455-


CH39-10199

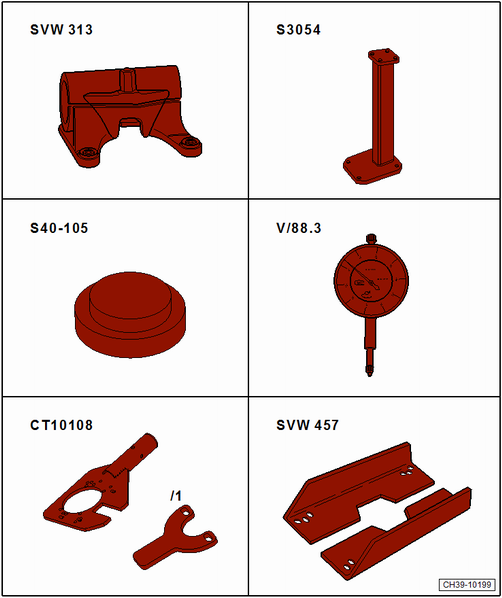

t  固定工具 -SVW 313- 或 -VW 313-
t  安装台 -S 3054- 或 -3054-
t  压力件 -S40-105- 或 -40-105-
t  百分表0~3mm -V/88.3-
t  支撑架 -CT10108- 或 -T10108-
t  支撑架 -CT10108/1- 或 -T10108/1-


CH39-10200

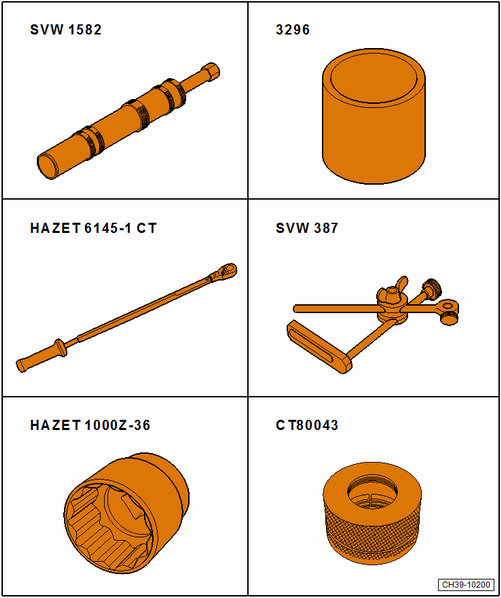

t  锥形轴承拔出器 -SVW 1582- 或 -V.A.G1582-
t  管子 -3296-
t  扭力扳手（300－800Nm） -HAZET 6145-1CT- 或 -V.A.G 1601-
t  千分表支座 -SVW 387- 或 -VW 387-
t  拆轮毂套筒 -HAZET 1000Z-36- 或 -T10125-
t  锥形轴承拔出器 -CT80043- 或 -V.A.G1582/13-

拆卸
t  将圆锥滚子轴承压到角变速箱输出法兰上。
t  不要更换角变速箱输出法兰的圆锥滚子轴承和调整垫片！
–  拆卸角变速箱。 → Kapitel

–  将角变速箱放置在支撑架 -CT10108- 或 -T10108- 标识为 -4- 的孔中 -箭头-，并将其余 3 个孔对齐。
–  将垫片 -A-（4 个）放置在角变速器和支撑架 -CT10108- 或 -T10108- 之间。
–  拧紧螺栓，将角变速器固定在支撑架 -CT10108- 或 -T10108- 上。
–  将集油盘置于角变速器下方。
–  排放角变速箱中的齿轮油。 → Kapitel
  CH39-10060

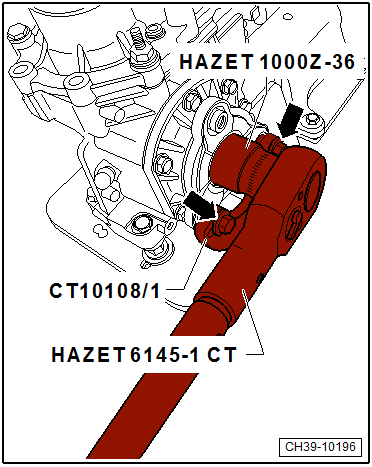

–  装入支撑架 -CT10108/1- 或 -T10108/1-，用螺栓 M10×30 -箭头- 穿过支撑架 -CT10108/1- 或 -T10108/1- 上的孔，拧入角变速箱的输出法兰的螺纹孔中，以把持住角变速箱输出法兰。
  CH39-10196

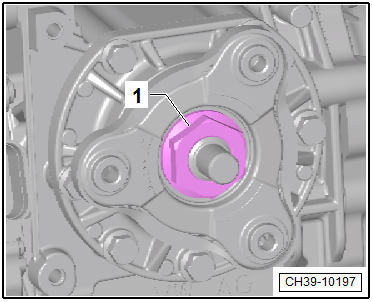

–  用拆轮毂套筒 -HAZET 1000Z-36- 或 -T10125- 拧出法兰轴的六角螺母 -1-。
hinweis  提示
角变速箱输出法兰的六角螺母每次拆卸后需更换。
–  旋转角变速箱使得输出法兰朝上。
  CH39-10197

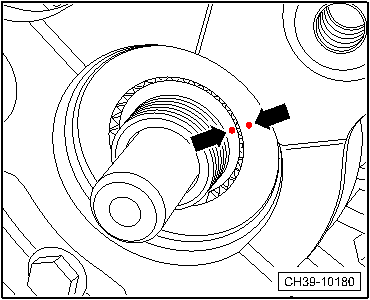

–  在输出法兰与输出轴上做相对位置标记 -箭头-。
  CH39-10180

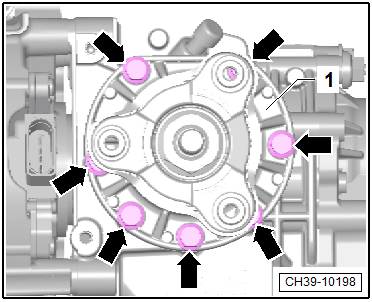

–  拧出锥齿轮外壳 -1- 的螺栓 -箭头-。
  CH39-10198

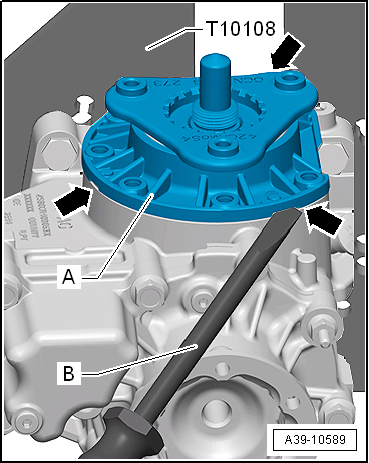

–  在锥齿轮外壳 -A- 的 3 个凹槽 -箭头- 中插入一把合适的螺丝刀 -B-，小心地将锥齿轮外壳与带轴圆锥齿轮一起撬出。
  A39-10589

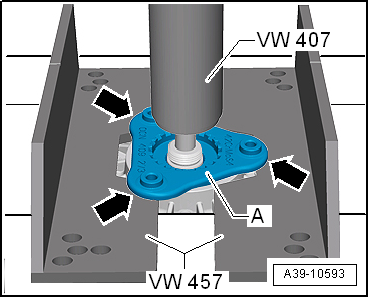

–  将输出法兰 -A- 均匀地放置在支撑机道 -SVW457- 或 -VW 457- 上 -箭头-。
–  将带轴圆锥齿轮从输出法兰 -A- 上压出。
l  固定好带轴圆锥齿轮和圆锥滚子轴承，以防滑落。
  A39-10593

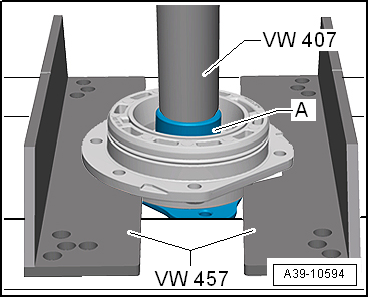

–  将输出法兰 -A- 从锥齿轮外壳中压出。
  A39-10594
密封圈 -箭头- 位于输出法兰上。
l  在将密封圈从输出法兰上拆下时，必须拔出圆锥滚子轴承。
Vorsicht image   当心！
圆锥滚子轴承有损坏危险。
当圆锥滚子轴承受损时，必须更换角变速箱。
  N39-10605
–  将压力件 -S 40-105- 或 -40-105- 放在输出法兰上面。
  CH39-10100

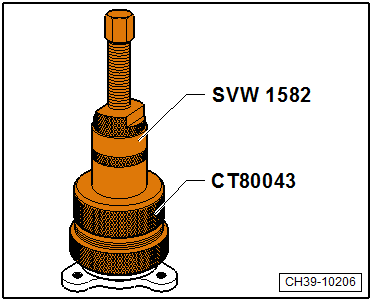

–  将角变速箱输出法兰轴轴承用锥形轴承拔出器 -CT80043- 或 -V.A.G 1582/13- 与锥形轴承拔出器 -SVW 1582- 或 -V.A.G 1582- 从输出法兰上拉出。
–  取出输出法兰密封圈。
  CH39-10206

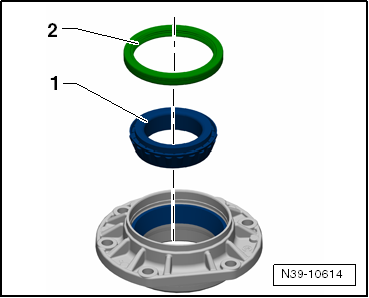

–  将一直使用的圆锥滚子轴承 -1- 装入锥齿轮外壳中。
–  略微润滑新的输出法兰密封圈 -2- 的外圈。
  N39-10614

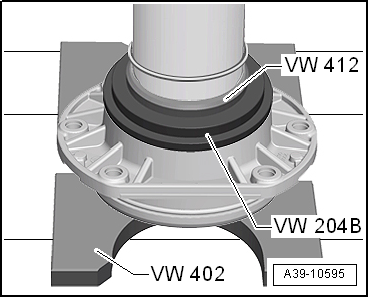

–  如图所示，齐平压入密封圈。
l  油封安装工具 -SVW 204b- 或 -VW204 B- 的较大直径面朝向密封圈。
  A39-10595
–  在密封唇和防尘唇之间的间隙内 -箭头- 涂抹密封油脂 -G 052 128 A1- 至半满。
  N32-0001

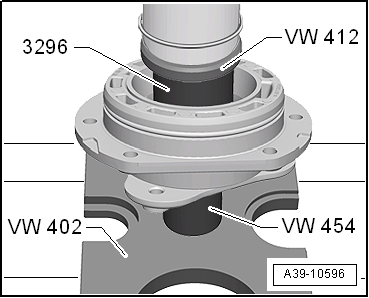

–  如图所示，将圆锥滚子轴承压到输出法兰上至限位位置。
l  压力块 -SVW 454- 或 -VW 454- 的较大直径面朝向输出法兰。
l  将圆锥滚子轴承按压至限位位置。在圆锥滚子轴承上不要施加太大的压力。
  A39-10596

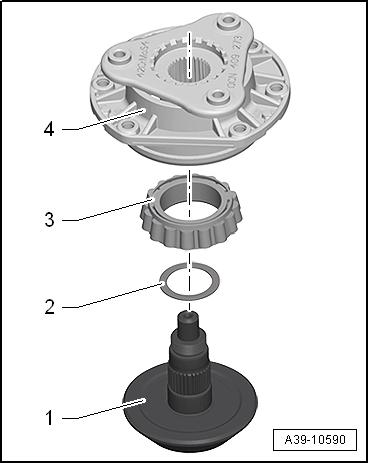

–  在带轴圆锥齿轮 -1- 上安装调整垫片 -2-、圆锥滚子轴承 -3- 和锥齿轮外壳 -4-。
l  重新安装一直使用的调整垫片 -2-。它确保了锥齿轮外壳中锥形齿轮的轴承预紧量。
–  根据相对位置标记点安装输出法兰轴。
Vorsicht image   当心！
务必按照标记点安装输出法兰，否则有可能输出法兰的凸齿与法兰的内齿没有对齐，在后续操作中有损坏输出法兰内齿的风险。
  A39-10590

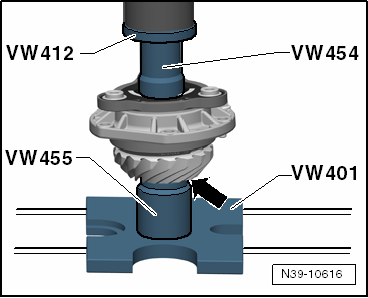

–  如图所示，将锥齿轮外壳连同输出法兰小心地压在带轴圆锥齿轮上至限位位置。
l  套筒 -SVW 455- 或 -VW 455- 的凸肩 -箭头- 必须朝向锥形齿轮轴。
l  在压的过程中转动锥齿轮外壳。
  N39-10616

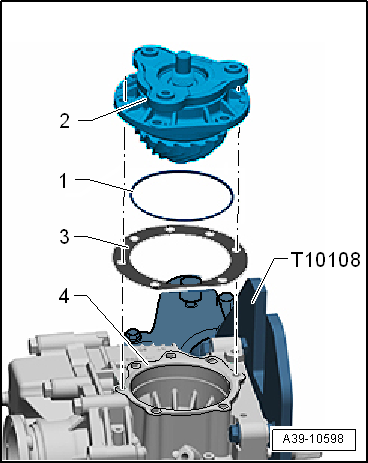

–  将一直使用的调整垫片 -3- 对准锥齿轮外壳 -2-。
l  锥齿轮外壳 -2- 和调整垫片 -3- 只有一个安装位置。
–  将新的 O 形圈 -1- 用齿轮油浸润并装入锥齿轮外壳 -2- 中。
–  将锥形齿轮轴及壳体整体 -2- 装入到角变速器壳体 -4- 内。
  A39-10598
–  十字交叉均匀地拧紧螺栓 -1-，同时将输出法兰 -2- 略微地沿 -箭头- 方向来回转动。
  A39-10597
–  以交叉方式均匀地拧紧锥齿轮外壳 -A- 的螺栓 -箭头- 至额定要求。拧紧力矩：25Nm。
  CH39-10198
–  对输出法兰的新六角螺母涂防松剂并拧紧至规定力矩。拧紧力矩；480Nm。
测量输出法兰轴径向跳动
hinweis  提示
输出法兰六角螺母拧紧之后，必须检查角变速箱输出法兰轴的径向跳动情况。
  CH39-10196
–  如图所示，将测量工具固定在角变速箱上。
–  将百分表0~3mm -V/88.3- 预紧 1 mm 并归“0”。
–  沿 -箭头- 方向转动输出法兰 1 圈。
–  在此过程当中读取百分表0~3mm -V/88.3- 上的数据。
l  最大的径向跳动值为 0.05 mm。
–  安装角变速箱。 → Kapitel
–  检查角变速箱齿轮油液位。 → Kapitel
  CH39-10201
