更换右侧法兰轴的滚针轴承
W39-0195

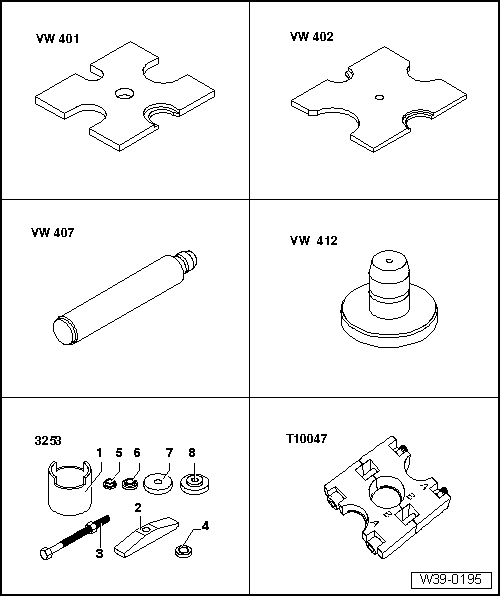

所需要的专用工具和维修设备
t  止推板 -SVW 401- 或 -VW 401-
t  止推板 -SVW 402- 或 -VW 402-
t  冲头 -SVW 407- 或 -VW 407-
t  T头 -SVW 412- 或 -VW 412-
t  安装组件 -S3253/5- 或 -3253/5-
t  夹紧工具 -CT10047- 或 -T10047-

拆卸
–  拆卸右侧法兰轴。 → Kapitel

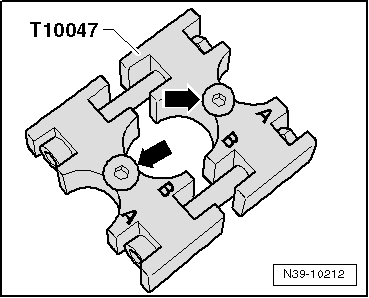

如图所示，安装夹紧工具 -CT10047- 或 -T10047-：
l  该装置两个部件上的标记“B”彼此对齐。
l  凸肩 -箭头- 必须位于轴承的下面。
–  拧紧夹紧工具 -CT10047- 或 -T10047- 的两个部分至止动位置。
  N39-10212

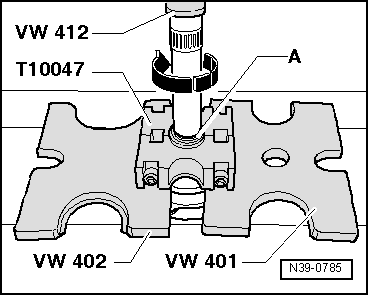

–  取出卡环 -A-，压出滚针轴承。
–  为了避免损坏滚针轴承的工作面，压出时需旋转法兰轴。
安装
  N39-0785
–  使用夹紧工具 -CT10047- 或 -T10047- 夹住法兰轴的滚针轴承，使得夹紧工具 -CT10047- 或 -T10047- 上标识“B”对齐。
  N39-10212

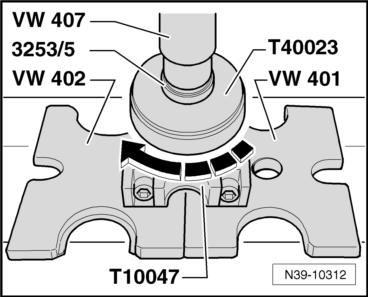

–  为了避免损坏滚针轴承的工作面，压入时需沿 -箭头- 方向旋转法兰轴。
–  用新的卡环固定滚针轴承。
–  安装右侧法兰轴。 → Kapitel
  N39-10312
