| 后车门 - 装配概览 |
提示

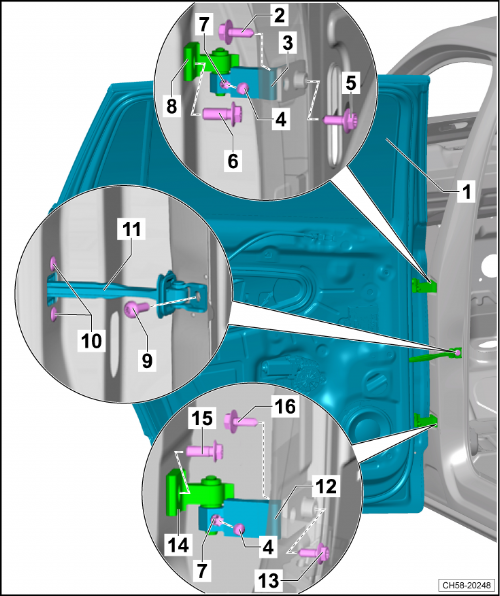

| 图示为左侧后车门，右侧后车门可参照左侧。 |
| 1 - | 后车门 |
| q | 拆卸和安装 → Kapitel |
| q | 调整 → Kapitel |
| 2 - | 六角法兰螺栓 |
| q | 允许松开调节车门一次，之后必须每次更换 |
| q | 从车辆内侧拆卸和安装 |
| q | 20 Nm |
提示
| t | 更换B柱后必须使用另一个扭矩 |
| t | 更换B柱后的拧紧力矩：20 Nm + 90° |
| 3 - | 车门上铰链 |
| q | 下半部分 |
| 4 - | 盖帽 |
| q | 用于外星形螺栓-7- |
| 5 - | 六角法兰螺栓 |
| q | 允许松开调节车门一次，之后必须每次更换 |
| q | 从车辆内侧拆卸和安装 |
| q | 20 Nm |
提示
| t | 更换B柱后必须使用另一个扭矩 |
| t | 更换B柱后的拧紧力矩：20 Nm + 90° |
| 6 - | 六角法兰螺栓 |
| q | 允许松开调节车门一次，之后必须每次更换 |
| q | 50 Nm |
| 7 - | 外星形螺栓 |
| q | 拆卸时需拔下塑料盖帽-4- |
| q | 27 Nm |
| 8 - | 车门上铰链 |
| q | 上半部分 |
| 9 - | 内十二角花键螺栓 |
| q | 30 Nm |
| 10 - | Torx 螺栓 |
| q | 2个 |
| q | 8 Nm |
| 11 - | 车门限位器 |
| q | 拆卸和安装 → Kapitel |
| 12 - | 车门下铰链 |
| q | 下半部分 |
| 13 - | 六角法兰螺栓 |
| q | 允许松开调节车门一次，之后必须每次更换 |
| q | 从车辆内侧拆卸和安装 |
| q | 20 Nm |
提示
| t | 更换B柱后必须使用另一个扭矩 |
| t | 更换B柱后的拧紧力矩：20 Nm + 90° |
| 14 - | 车门下铰链 |
| q | 上半部分 |
| 15 - | 六角法兰螺栓 |
| q | 允许松开调节车门一次，之后必须每次更换 |
| q | 50 Nm |
| 16 - | 六角法兰螺栓 |
| q | 允许松开调节车门一次，之后必须每次更换 |
| q | 从车辆内侧拆卸和安装 |
| q | 20 Nm |
提示
| t | 更换B柱后必须使用另一个扭矩 |
| t | 更换B柱后的拧紧力矩：20 Nm + 90° |
