拆卸和安装后车门
CH57-20304

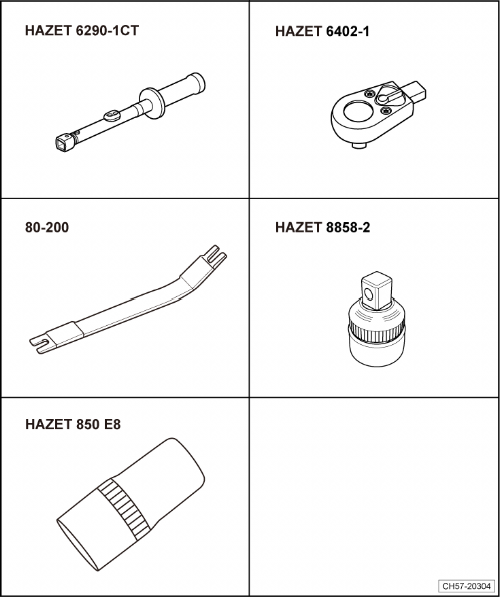

所需要的专用工具和维修设备
t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或扭力扳手 -VAG 1331-
t  棘轮头 -HAZET 6402-1-
t  分解工具 -80-200-或-S80-200-
t  转换接头 -HAZET 8858-2-
t  Torx套筒 -HAZET 850 E8-

achtung image   注意！
操作所有电气装置前，先断开蓄电池接地线。
断开或连接蓄电池接地线后，执行附加操作
→ 电气系统; 修理组：27
。
hinweis  提示
拆卸和安装仅针对左侧后车门，右侧后车门的拆卸和安装可参照左侧。

CH58-20249

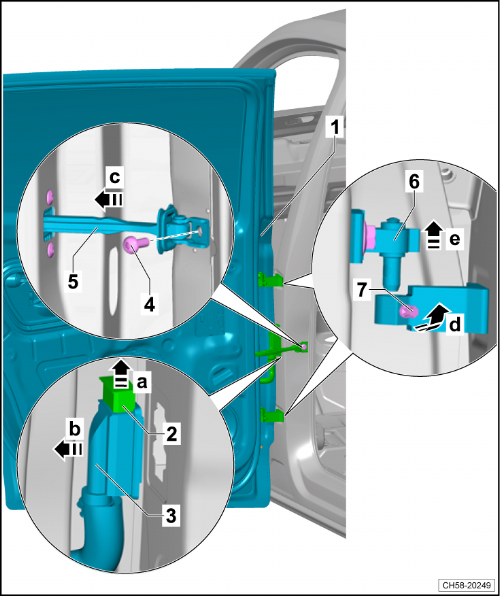

拆卸
–  关闭点火开关。
–  沿-箭头a方向-撬开锁止部件-2-，沿-箭头b方向-拔下插头连接-3-。
–  拧下内十二角花键螺栓-4-，沿-箭头c方向-松开车门限位器-5-。
–  拆下盖帽 → 第项。
–  沿-箭头d方向-用Torx套筒 -HAZET850 E8-拧下铰链-6-上的外星形螺栓-7-。
–  沿-箭头e方向-从铰链上取下后车门-1-。


CH58-20250
安装
–  沿-箭头a方向-将后车门-1-安装到铰链上。
–  沿-箭头b方向-装上外星形螺栓-7-。
–  沿-箭头c方向-连接插头连接-3-，沿-箭头d方向-按下锁止装置。
–  沿-箭头e方向-安装限位器-5-。
–  其余安装顺序与拆卸相反，注意规定的拧紧力矩：
t  内十二角花键螺栓-4-：30 Nm
t  外星形螺栓-7-：27 Nm
–  连接蓄电池的导线前接通点火开关。
achtung image   注意！
连接蓄电池期间不允许有人停留在车内。
