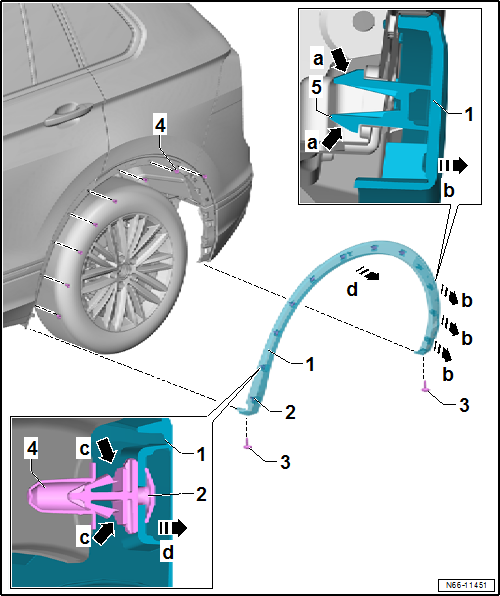

| 拆卸 |
提示
| 如果在拆卸后车轮罩饰板-1-的过程中卡扣-5-损坏，则必须更换一个新的后车轮罩饰板。 |
| – | 拧下Torx螺栓 -3-。 |
| – | 沿-箭头d方向-脱开翼子板上的卡扣-2--箭头c-。 |
| – | 在翼子板上松脱后车轮罩饰板-1-。 |
| – | 沿-箭头b方向-脱开保险杠上的卡扣-5--箭头a-。 |
| – | 拆下后车轮罩饰板-1-。 |
提示
| 拆下遗留在翼子板上的卡扣-2-，并重新安装在后车轮罩饰板-1-上。 |

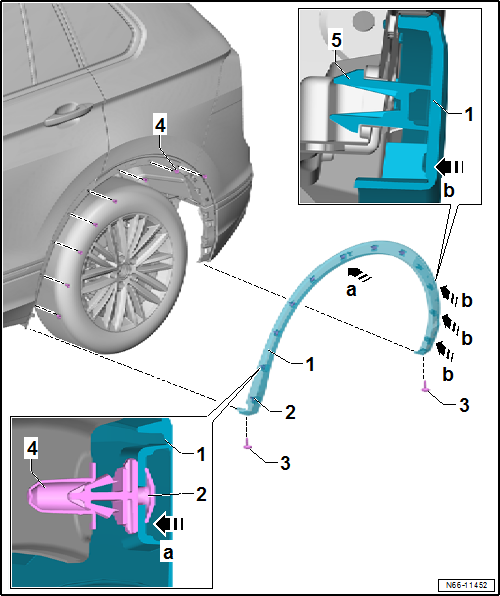

| 安装 |
| – | 更换损坏的卡扣-2-和套管-4-。 |
| – | 沿-箭头a方向-将后车轮罩饰板-1-上的卡扣-2-压入套管-4-内。 |
| – | 沿-箭头b方向-将后车轮罩饰板-1-上的卡扣-5-压入保险杠上。 |
| – | 拧紧Torx螺栓 -3-。 |
| t | Torx螺栓 -3-：2 Nm |
