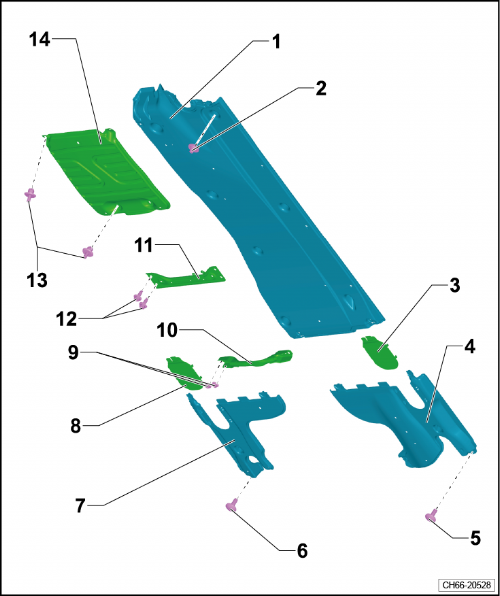

车身底板 - 装配概览
hinweis  提示
描述仅针对左侧车身底板，右侧车身底板可参照左侧。
CH66-20528
1 -  车身底板
q   左侧和右侧
q   拆卸和安装 → Kapitel
2 -  塑料螺母
q   每侧7个
q   2 Nm
3 -  饰板
q   左侧
4 -  后部车身底板
q   左侧
q   拆卸和安装 → Kapitel
5 -  Torx 螺栓
q   4个
q   2 Nm
6 -  Torx 螺栓
q   4个
q   2 Nm
7 -  后部车身底板
q   右侧
q   拆卸和安装 → Kapitel
8 -  饰板
q   右侧
9 -  六角法兰螺母
q   4个
q   20 Nm
10 -  排气管后支架
q   拆卸和安装 → Kapitel
11 -  排气管前支架
q   拆卸和安装 → Kapitel
12 -  六角法兰螺栓
q   4个
q   20 Nm
13 -  膨胀铆钉
q   每侧2个
14 -  中部车身底板
q   拆卸和安装 → Kapitel
