车身底板 - 装配概览（适用于途观L插电式混合动力版（Tiguan L PHEV））
hinweis  提示
描述仅针对左侧车身底板，右侧车身底板可参照左侧。

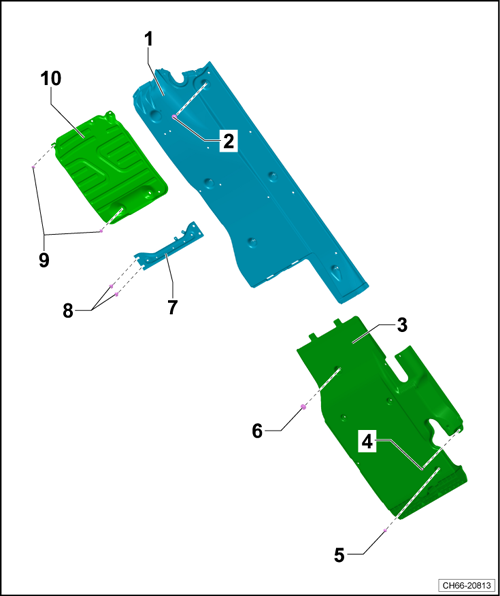

CH66-20813
1 -  车身底板
q   左侧和右侧
q   拆卸和安装 → Kapitel
2 -  塑料螺母
q   每侧6个
q   2 Nm
3 -  后部车身底板
q   左侧和右侧
q   拆卸和安装 → Kapitel
4 -  Torx 螺栓
q   每侧3个
q   2 Nm
5 -  Torx 螺栓
q   每侧5个
q   8 Nm
6 -  六角法兰螺母
q   每侧1个
q   20 Nm
7 -  排气管前支架
q   拆卸和安装 → Kapitel
8 -  六角法兰螺栓
q   4个
q   每侧2个
q   20 Nm
9 -  膨胀铆钉
q   每侧2个
10 -  中部车身底板
q   拆卸和安装 → Kapitel
