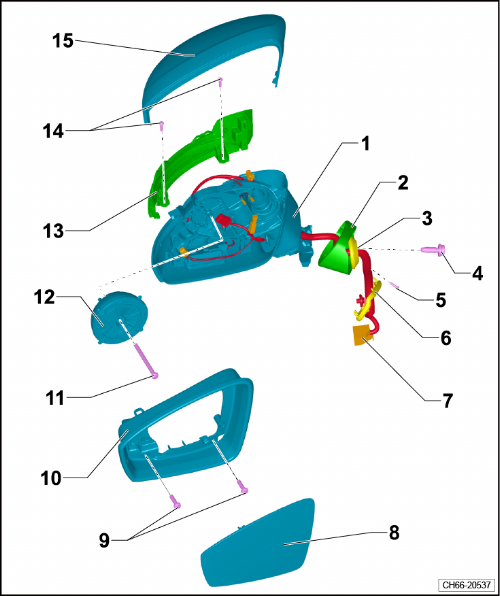

| 车外后视镜 - 装配概览 |
提示
| 图中仅示出左侧车外后视镜，右侧车外后视镜可参照左侧。 |
| 1 - | 后视镜支架 |
| 2 - | 盖板 |
| 3 - | 套管 |
| 4 - | 内十二角花键螺栓 |
| q | 20 Nm |
| 5 - | Torx螺栓 |
| q | 1个 |
| q | 1 Nm |
| 6 - | 密封件 |
| q | 盖板和车门外板之间 |
| 7 - | 插头连接 |
| 8 - | 后视镜玻璃 |
| q | 拆卸和安装 → Kapitel |
| 9 - | Torx螺栓 |
| q | 2个 |
| q | 1 Nm |
| 10 - | 后视镜饰框 |
| q | 拆卸和安装 → Kapitel |
| 11 - | Torx螺栓 |
| q | 1个 |
| q | 1 Nm |
| 12 - | 带有电机的调节单元 |
| q | 拆卸和安装 → Kapitel |
| 13 - | 侧面转向信号灯 |
| 14 - | Torx螺栓 |
| q | 2个 |
| q | 1 Nm |
| 15 - | 后视镜壳体 |
| q | 拆卸和安装 → Kapitel |
