拆卸和安装前排座椅安全带

所需要的专用工具和维修设备

t	扭力扳手（5－60Nm） -HAZET 6290-1CT-或扭力扳手 -VAG 1331-

t	棘轮头 -HAZET 6403-1-

提示

拆卸和安装仅针对驾驶员侧前排座椅安全带，乘客侧前排座椅安全带的拆卸和安装可参照驾驶员侧。

拆卸

注意！

t	注意在与安全气囊单元、安全带拉紧器单元和蓄电池断路装置（燃爆式部件）上进行工作有关的一般性安全规定 → Kapitel。

t	遵守安全带张紧器的安全规定 → Kapitel。

–	断开车辆蓄电池连接 → 电气系统; 修理组：27 。

–	拆卸B柱上饰板 → Kapitel。

–	拆卸B柱下饰板 → Kapitel。

–	拆卸门槛饰板 → Kapitel。

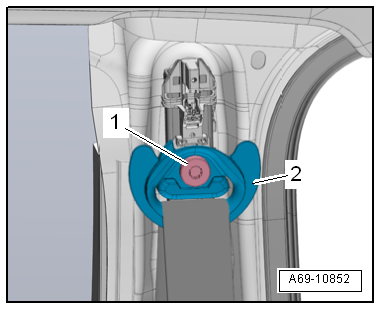

–	拧下内十二角花键螺栓-1-，并从安全带高度调节装置上拆下安全带导向件-2-。

–	拆卸前排座椅安全带导向件 → Kapitel。

注意！

静电可能意外触发安全气囊。因此维修工在断开点火开关和接地线前必须先放静电。这可以通过短暂地触摸车身或车门锁板来实现。

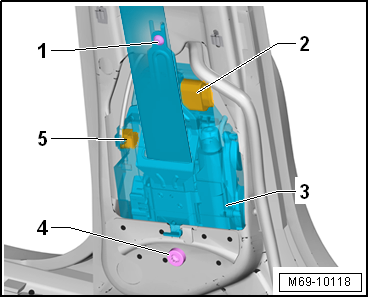

旗舰型车辆

–	拔下插头连接-2-和-5-。

–	拆下膨胀铆钉-1-。

–	拧下内十二角花键螺栓-4-，并从B柱上拆下安全带自动回卷装置-3-。

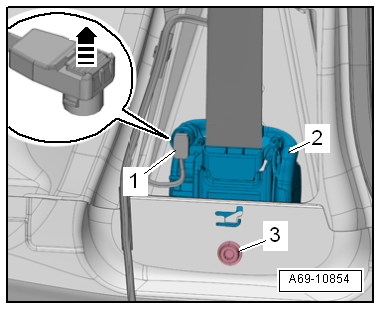

舒适型车辆

–	沿-箭头方向-拔下插头连接-1-。

–	拧下内十二角花键螺栓-3-，并从B柱上拆下安全带自动回卷装置-2-。

安装

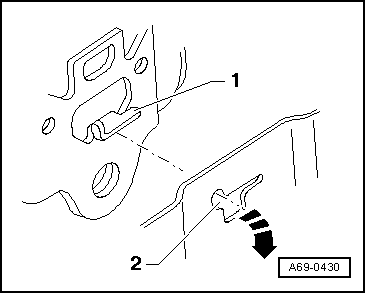

–	将安全带自动回卷装置的卡扣-1-沿-箭头方向-卡入支架-2-的开口中。

–	沿-箭头A方向-将插头-1-插入安全带自动回卷装置，沿-箭头B方向-将插头锁扣-2-压入，并能听到锁止声。

–	其余安装顺序与拆卸相反，注意下列事项：

注意！

必须在点火开关接通的情况下连接蓄电池。在对点火部件（例如安全气囊、安全带拉紧器）进行错误的维修时，在连接蓄电池后可能会造成其意外触发的事故，因此在连接蓄电池时不允许有人停留在车内。

安全带自动回卷装置-3-的固定螺栓（旗舰型车辆）：

t	内十二角花键螺栓-4-：40 Nm

安全带自动回卷装置-2-的固定螺栓（舒适型车辆）：

t	内十二角花键螺栓-3-：40 Nm

安全带导向件-3-的固定螺栓：

t	内十二角花键螺栓-1-：40 Nm

–	重新连接车辆蓄电池连接 → 电气系统; 修理组：27 。
