拆卸和安装第3排座椅安全带（适用于7座车型）

所需要的专用工具和维修设备

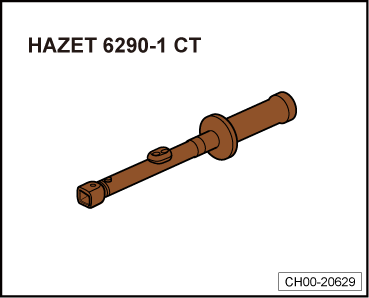

t	扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-

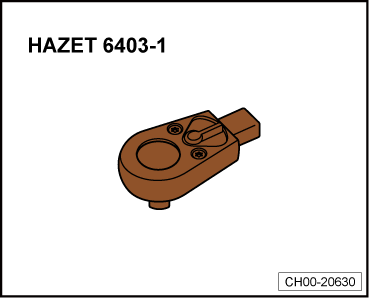

t	棘轮头 -HAZET 6403-1-或-VAG1331/1-

提示

t	在拆卸和安装第3排座椅安全带时，必须根据装备的不同考虑到细微的差异。

t	拆卸和安装仅针对左侧第3排座椅安全带，右侧第3排座椅安全带的拆卸和安装参照左侧。

拆卸

注意！

t	注意在与安全气囊单元、安全带拉紧器单元和蓄电池断路装置（燃爆式部件）上进行工作有关的一般性安全规定 → Kapitel。

t	遵守安全带张紧器的安全规定 → Kapitel。

–	断开车辆蓄电池连接 → 电气系统; 修理组：27 。

–	拆卸行李箱侧饰板 → Kapitel。

–	拆卸第3排座椅安全带固定端片 → Kapitel。

–	拆卸C柱饰板 → Kapitel。

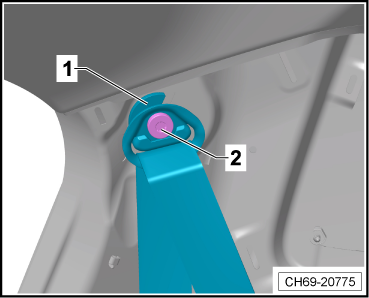

–	拧下安全带导向件-1-的固定内十二角花键螺栓-2-。

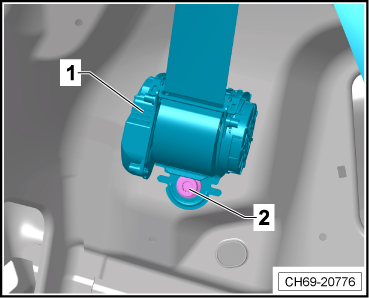

–	拧下安全带自动回卷装置-1-的固定内十二角花键螺栓-2-。

–	将安全带自动回卷装置-1-从支架上拆下。

注意！

静电可能意外触发安全气囊。因此维修工在断开点火开关和接地线前必须先释放静电。这可以通过短暂地触摸车身或车门锁板来实现。

安装

–	安装顺序与拆卸相反，注意下列事项：

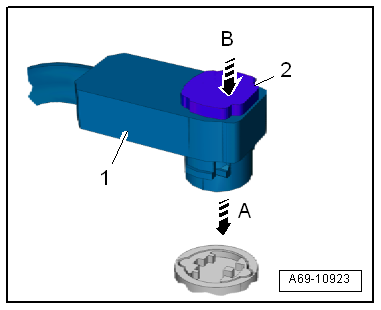

–	沿-箭头A方向-将插头-1-插入安全带自动回卷装置，沿-箭头B方向-将插头锁扣-2-压入，并能听到锁止声。

注意！

必须在点火开关接通的情况下连接蓄电池。在对点火部件（例如安全气囊、安全带拉紧器）进行错误的维修时，在连接蓄电池后可能会造成其意外触发的事故，因此在连接蓄电池时不允许有人停留在车内。

安全带导向件的固定螺栓和安全带自动回卷装置的固定螺栓：

t	内十二角花键螺栓-2-：40 Nm

t	内十二角花键螺栓-2-：40 Nm

–	重新连接车辆蓄电池连接 → 电气系统; 修理组：27 。
