拆卸和安装安全气囊控制单元 -J234-

所需要的专用工具和维修设备

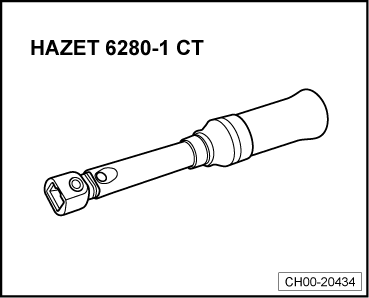

t	扭力扳手（2-10Nm） -HAZET 6280-1CT-或扭力扳手 -VAG 1783-

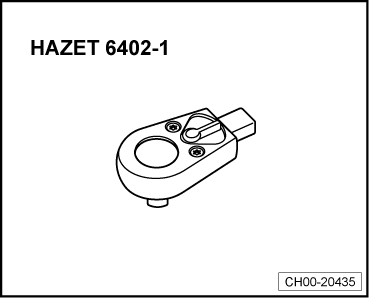

t	棘轮头 -HAZET 6402-1-

拆卸

注意！

操作安全气囊时请参照安全措施 → Kapitel。

–	断开车辆蓄电池连接 → 电气系统; 修理组：27 。

–	拆卸两侧的中央通道饰板 → Kapitel。

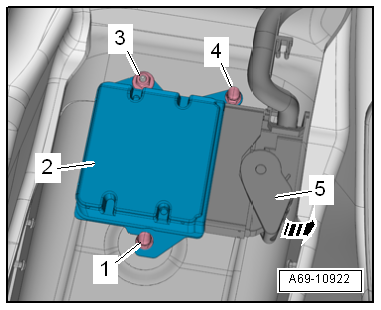

–	从前排乘客侧脚部空间，沿-箭头方向-松开插头锁止装置并拔下插头连接-5-。

–	拧下六角法兰螺母-3-和圆头盖帽螺母-1-和-4-。

提示

为了清楚表示，图中没有显示中央通道。

–	从车内取出控制单元-2-。

安装

–	安装顺序与拆卸相反，注意规定的拧紧力矩：

t	六角法兰螺母-3-：9 Nm

t	圆头盖帽螺母-1-和-4-：9 Nm

注意！

必须在点火开关接通的情况下连接蓄电池。在对点火部件（例如安全气囊、安全带拉紧器）进行错误的维修时，在连接蓄电池后可能会造成其意外触发的事故，因此在连接蓄电池时不允许有人停留在车内。

–

打开点火开关。

注意！

不允许有人停留在车内。

–	连接车辆蓄电池连接 → 电气系统; 修理组：27 。
