拆卸和安装饰板
所需要的专用工具和维修设备

t  安装用开尾销 -3409-
hinweis  提示
t  可用市售的手电钻、斜口钳、一字螺丝刀和打磨工具进行拆卸。
t  拆卸和安装仅针对左侧饰板，右侧饰板的拆卸和安装可参照左侧。
t  在拆卸和安装饰板时，必须根据装备的不同考虑到细微的差异。
  W00-11118
拆卸
–  拆卸后车门饰板
→ 修理组：70
。

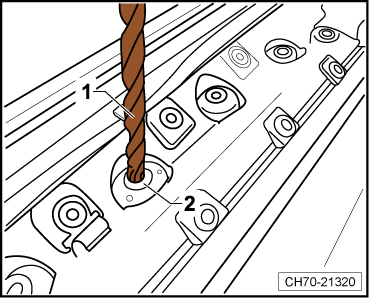

–  用一个合适钻头（建议直径约7 mm）并用手电钻-1-垂直进行打磨车门饰板，钻取饰板的焊接点-2-。
  CH70-21320

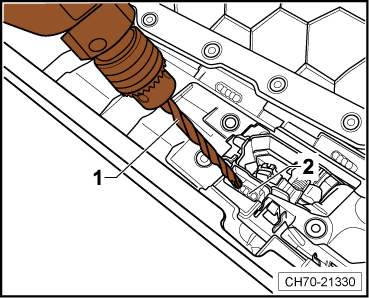

–  用一个合适钻头（建议直径约7 mm）并用手电钻-1-倾斜（大约45°）进行打磨车门饰板，钻取饰板的条形焊接点-2-。
Vorsicht image   当心！
钻孔时不得损坏车门内饰板。
  CH70-21330

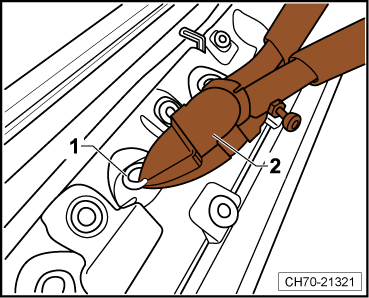

–  使用斜口钳-2-并配合一字螺丝刀将饰板和车门开启内部操纵装置上的残余焊点-1-去除，直至饰板开始从车门饰板上松脱。
  CH70-21321
CH70-21210

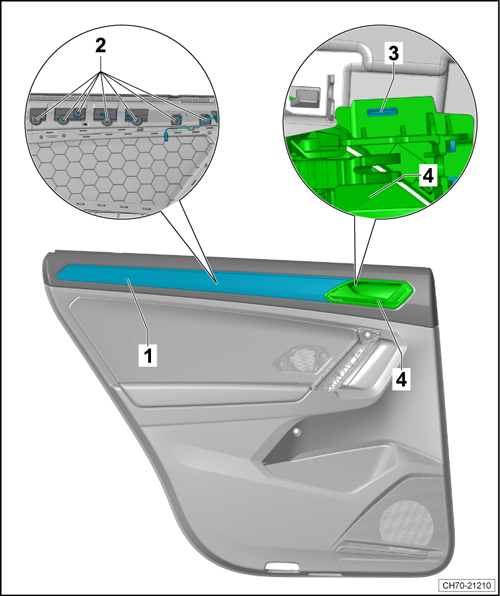

–  如图所示拆卸饰板-1-需要打磨的焊点-2-和-3-。
–  使用安装用开尾销 -3409-将饰板-1-从车门饰板和车门开启内部操纵装置-4-上撬出。
–  取出饰板-1-。
–  使用打磨工具清理车门饰板上的安装表面。


CH70-21335
安装
hinweis  提示

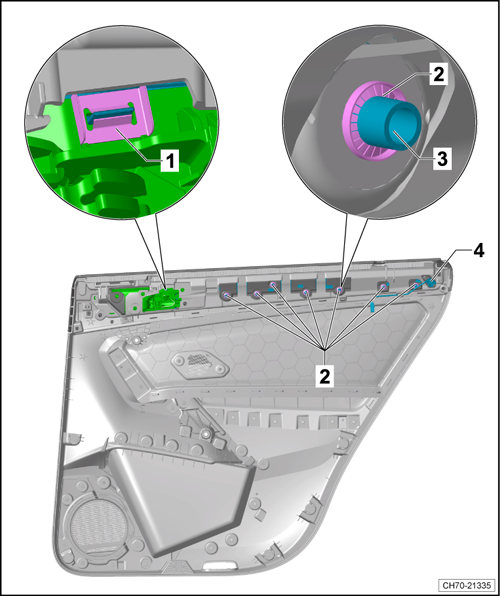

饰板区域的夹紧垫片-1-和锁紧垫圈-2-规格 → 电子配件目录(ETKA)。
–  将饰板-4-装入车门饰板中。
–  将锁紧垫圈-2-压入饰板的轴颈-3-至极限位置。
–  将夹紧垫片-1-压入饰板固定点。

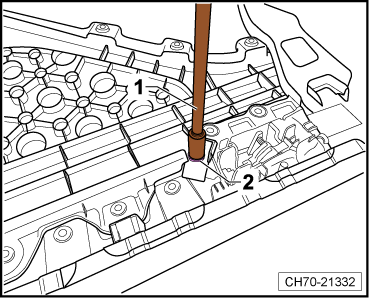

–  如图所示选用合适的套筒-1-（加上接杆）将锁紧垫圈-2-压入饰板的轴颈至极限位置。
  CH70-21332
CH70-21322

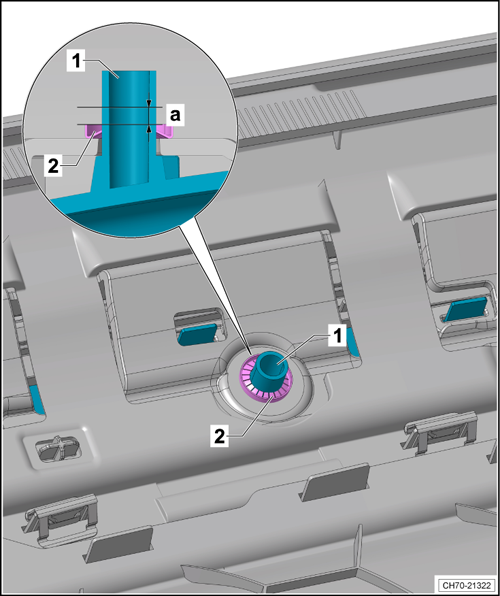

–  在锁紧垫圈-2-的上方根据-尺寸a-将轴颈-1-伸出部分切割掉（根据饰板安装匹配性，选取合适轴颈的切割数量）。
t  尺寸a = 2 ～ 3 mm
–  其余安装顺序与拆卸相反。
