拆卸和安装座椅纵向调节装置
所需要的专用工具和维修设备

t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或扭力扳手 -VAG 1331-
  CH00-20422
t  棘轮头 -HAZET 6403-1-
hinweis  提示
座椅纵向调节马达不得单独更换，只能与座椅支撑架一同更换。
拆卸
–  拆卸头枕 → Kapitel。
–  将座椅调节到最高端。
–  拆卸前排座椅 → Kapitel。
–  将座椅安装至座椅维修支架上 → Kapitel。
–  拆卸前排座椅安全带锁 → Kapitel。
–  拆卸座椅靠近中央通道一侧的饰板 → Kapitel。
–  拆卸座椅靠近门槛一侧的饰板 → Kapitel。
–  从座椅支撑骨架上脱开线束。
–  拆卸座椅靠近门槛一侧的饰板支架 → Kapitel。
  CH00-20421
–  从座椅纵向调节马达上断开线束连接。

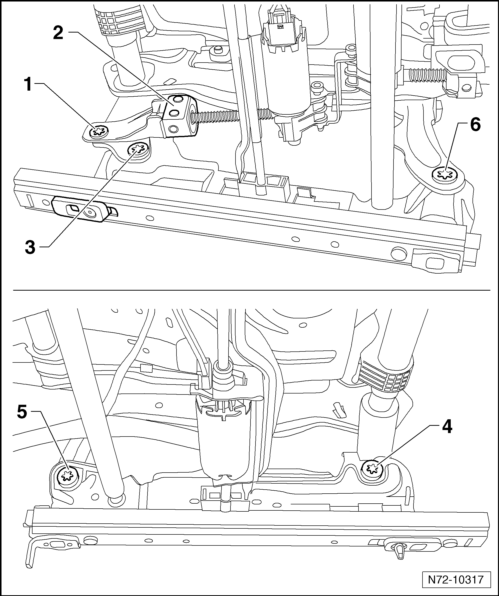

N72-10317
–  在座椅骨架的门槛侧，将带凸肩Torx螺栓-1-从高度调节驱动装置上拧下。
–  固定丝杆支座-2-以阻止旋转。
–  拧下前部带凸肩Torx螺栓-5-和-6-。
–  拧下后部带凸肩Torx螺栓-3-和-4-。


–  将座椅斗部-1-向上从座椅支撑骨架-2-中拉出。
N72-10318

安装
–  将座椅斗部-1-置于座椅支撑骨架-2-中。
N72-10318

hinweis  提示
t  螺栓涂有防松密封胶并且每次松开后都必须更换。
t  在安装新螺栓前，必须清洁相应螺母的螺纹。
Vorsicht image   当心！
所有螺栓必须用手交替拧紧，以防损坏螺纹套和轴承。
N72-10317
–  拧紧后部带凸肩Torx螺栓-3-和-4-到22Nm。
–  将定位销从丝杆支座-2-上拆下。
–  拧紧高度调节驱动装置的带凸肩Torx螺栓-1-到18 Nm。
–  拧紧前部带凸肩Torx螺栓-5-和-6-到22Nm。
–  连接座椅纵向调节马达上的线束。

–  其余的安装顺序与拆卸相反。
