拆卸和安装第2排座椅
所需要的专用工具和维修设备

t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
  CH00-20629
t  棘轮头 -HAZET 6403-1-或-VAG1331/1-
  CH00-20630
t  分解工具 -80-200-或-S80-200-
  W00-11156
拆卸
–  拆卸第2排座椅座垫 → Kapitel。
–  将座椅向前移动到最前端，并翻折靠背。

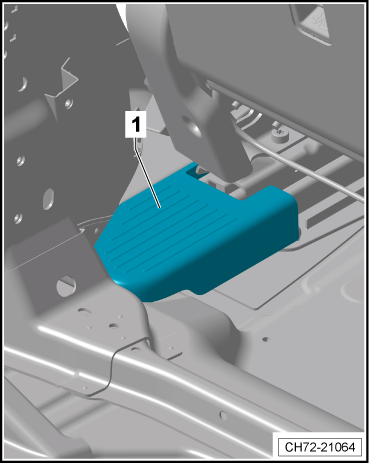

–  使用分解工具 -80-200-或-S80-200-撬出左侧盖板-1-。
hinweis  提示
右侧盖板的拆卸可参照左侧。
  CH72-21064

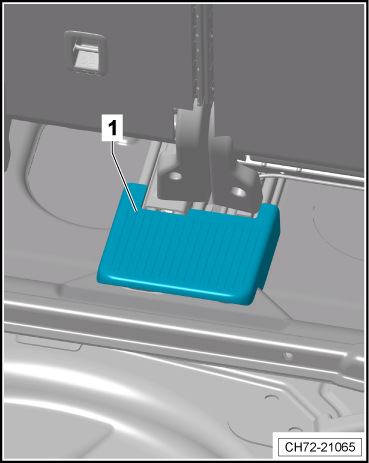

–  使用分解工具 -80-200-或-S80-200-撬出中间盖板-1-。
  CH72-21065
CH72-21066

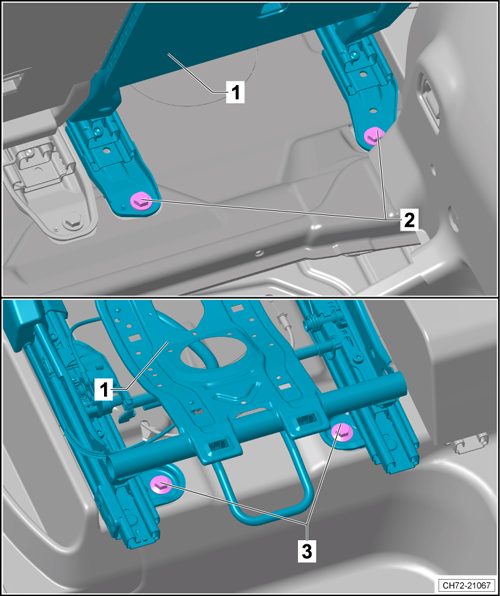

–  拧下六角法兰螺栓-2-和-3-。
–  将第2排座椅“2/3”-1-从车内取出。


CH72-21067
–  拧下六角法兰螺栓-2-和-3-。
–  将第2排座椅“1/3”-1-从车内取出。


CH72-21067
安装
–  安装顺序与拆卸相反，注意下列事项：
–  安装时注意定位销正确的安装位置。
t  六角法兰螺栓-2-：65 Nm
t  六角法兰螺栓-3-：40 Nm


CH72-21066
t  六角法兰螺栓-2-：65 Nm
t  六角法兰螺栓-3-：40 Nm
